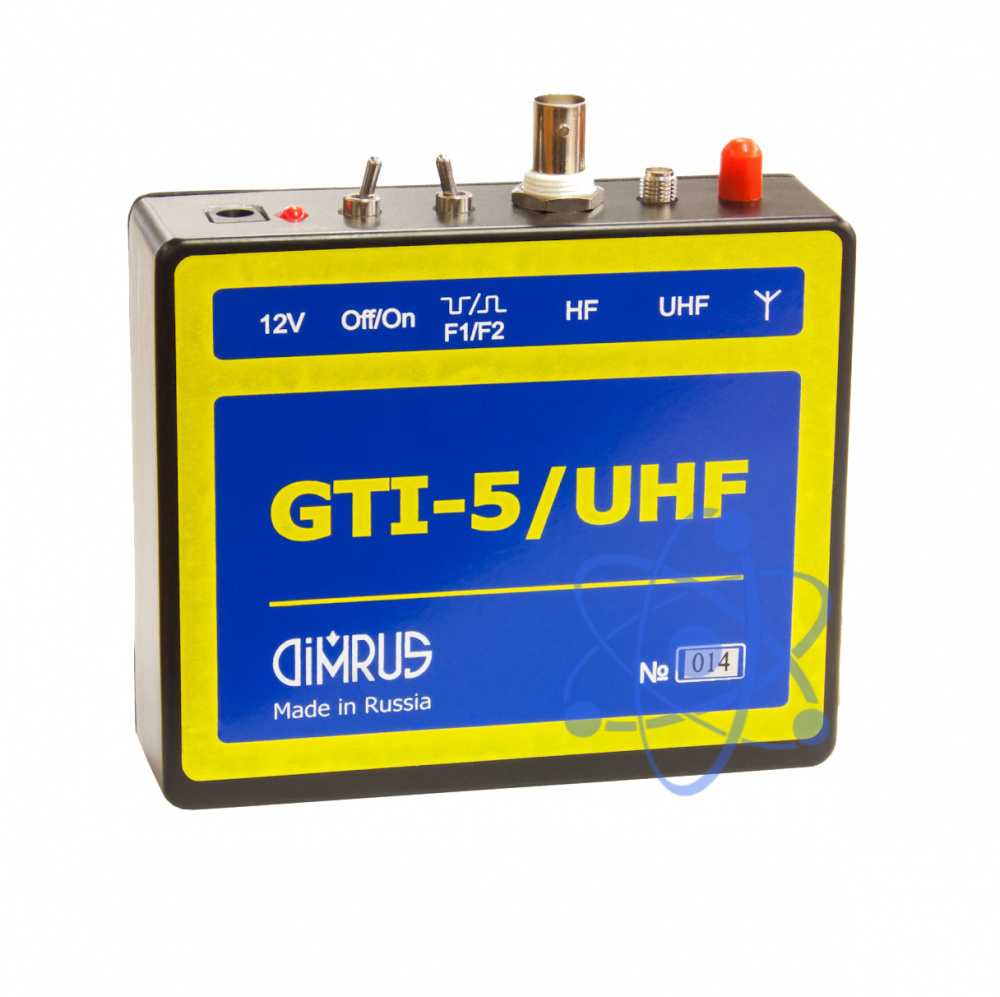

GTI-5/UNF — генератор тестовых импульсов

GTI-5/UNF — генератор тестовых импульсов

GTI-5/UNF — генератор тестовых импульсов


Производитель:
Димрус

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание генератора тестовых импульсов GTI-5/UNF:

При градуировке систем измерения частичных разрядов в UHF (СВЧ) диапазоне частот необходимо использовать тестовые генераторы, работающие в этом диапазоне. Градуировочный калибратор марки «GTI-5/UHF» является универсальным прибором, работающим в двух диапазонах частот: HF и UHF (ВЧ и СВЧ).

Он предназначен для тестирования датчиков, соединительных кабелей и входных цепей регистрации частичных разрядов в диапазоне HF/UHF при работе с приборами серии «TDM», «GIS-DM», «CDR» , а также датчиками типа «AES», «CDR-S» и другими.

Прибор может эксплуатироваться при температуре окружающего воздуха от минус 40 до плюс 50 °С и относительной влажности воздуха до 98 % без конденсации влаги.

Внутренний генератор прибора «GTI-5/UHF» задает порядок следования тестовых импульсов, которые воздействуют на два выходных каскада, каждый из которых работает в своем диапазоне частот. Выбрав соответствующий выходной разъем прибора можно получить тестовые импульсы с необходимыми амплитудными и частотными параметрами.

Технические характеристики генератора тестовых импульсов GTI-5/UNF:

Параметр Значение
Импульсы в диапазоне HF
Частота следования импульсов 300 Гц
Длительность импульса 100 нс
Амплитуда (отр./положит) 1 В
Нарастающий фронт импульса 10 нс
Импульсы в диапазоне UHF
Частота следования импульсов 300 Гц
Длительность импульса 100 нс
Мощность импульса -40 дБм
Частота заполнения импульса, МГц 650(F1)/433(F2)
Импульсов в диапазоне UHF антенный выход
Частота следования импульсов 300 Гц
Длительность импульса 100 нс
Мощность импульса 10 дБм
Частота заполнения импульса, МГц 650(F1)/433(F2)
Элементы питания Аккумуляторы
Время зарядки 12 часов
Потребляемый ток 200 мА
Габаритные размеры, мм, не более 130×120×38
Масса прибора, кг, не более 0,45
Наименование Количество
1 Генератор тестовых импульсов GTI-5/UNF 1
