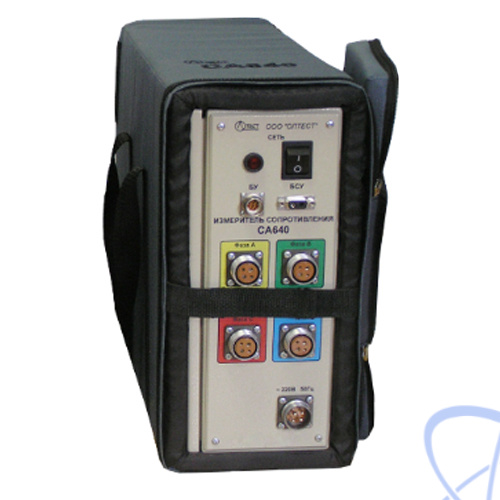

СА640 — измеритель сопротивления обмоток трансформаторов

Назначение измерителя сопротивления обмоток трансформаторов СА640:

Измеритель сопротивления обмоток трансформаторов СА640 предназначен для контроля и измерения сопротивления постоянному току обмоток трехфазных и однофазных трансформаторов и других объектов с высокой индуктивностью, а также для размагничивания магнитной системы трансформаторов при проведении их испытаний.

Особенности измерителя сопротивления обмоток трансформаторов СА640:

Размагничивание магнитной системы трансформаторов в соответствии с ГОСТ 3484.1;
Измерение сопротивления производится методом вольтметра-амперметра при четырехзажимной схеме подключения объекта измерений;
Автоматическое приведение измеренного значения сопротивления к заданной температуре с учетом материала обмотки;
Автоматический разряд энергии, накопленной в индуктивности после выполнения измерений;
Подключение прибора сразу к трем фазам трансформатора;
Автоматическое переключение между фазами;
Длина измерительных кабелей 25 м;
Блок управления с сенсорным дисплеем 6″;
Сохранение результатов измерений в памяти блока управления;
Возможность эксплуатации в стационарных и передвижных лабораториях.

Технические характеристики измерителя сопротивления обмоток трансформаторов СА640:

Наименование величины	Диапазон	Пределы допускаемой основной погрешности
Сопротивление постоянному току	от 0 до 20 кОм	± (0,002 . R + 10^-5/Iтест *)
Сила тока протекающего через объект измерений I_тест	от 0,002 до 25 А	± 5 %
Напряжение, приложенное к объекту измерений	от 0,001 до 60 В	-
Диапазон устанавливаемого тока	от 2 мА до 25 А	-
Диапазон устанавливаемого напряжения	от 1 мВ до 60 В	-
Максимальная мощность источника	1000 Вт	-
Параметр	Значение
Общие характеристики
Электропитание прибора: - номинальное напряжение - номинальная частота	220/230 В 50 Гц
Температура окружающего воздуха	-20...50 °C
Относительная влажность воздуха	до 80 % при температуре 25 °С
Габаритные размеры блока измерительного	122 × 300 × 415 мм
Масса блока измерительного	не более 8 кг
Длина всех измерительных кабелей	25 м
Масса комплекта кабелей	не более 8 кг

Примечание:
* I_тест - тестовый ток.

№	Наименование	Количество
1	Блок измерительный	1
2	Блок управления	1
3	Блок сопряжения универсальный	1
4	Кабель волоконно-оптический ВОК 2	1
5	Кабель интерфейсный КИ(БУ-БСУ)	1
6	Кабель mini-USB	1
7	Кабель питания 50 Гц 230 В	1
8	Кабель измерительный КИ	1
9	Кабель питания КП (БИ)	1
10	Мера нулевого сопротивления	1
11	Двухконтактный вывод	2
12	Зажим широкоформатный	4
13	Сумка укладочная 640	1
14	Сумка БУ	1
15	Сумка кабельная	1
16	Руководство по эксплуатации. Часть 1. Техническая эксплуатация	1
17	Руководство по эксплуатации. Часть 2. Методика поверки	1
18	Паспорт	1
19	Программное обеспечение Измерителя (диск инсталляционный)	1

Дополнительная комплектация СА640:

(Поставляется за отдельную плату)

№	Наименование
1	Барабан КИ
2	Блок подключения
3	ПК с установленным программным обеспечением
