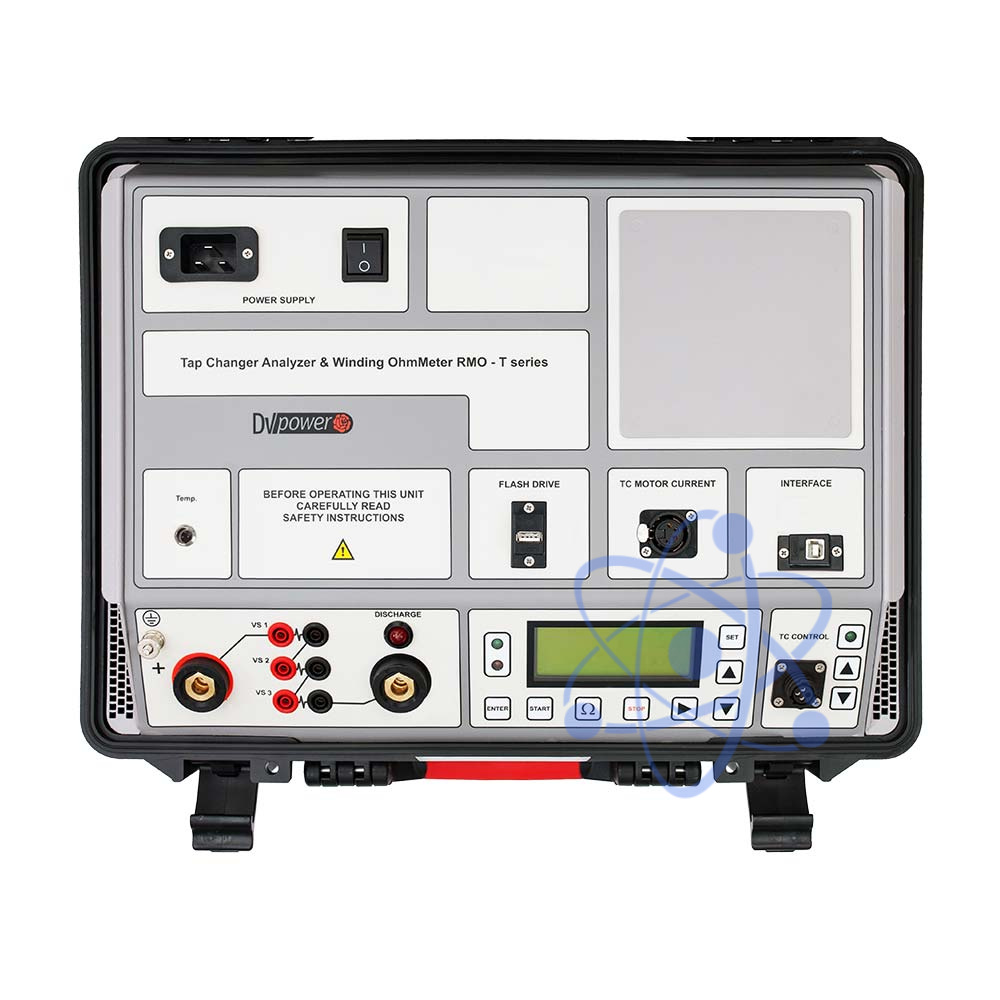

RMO-TD — Анализатор устройств РПН и омметр обмоток

RMO-TD — Анализатор устройств РПН и омметр обмоток


Производитель:
DV Power
Реестр ГСИ РК:
до 22.02.2028 г.

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.ru Есть технический вопрос - задавайте по e-mail: spv@1ep.ru

Есть в наличии

Цена по запросу


Серия RMO-TD предназначена для измерения сопротивления обмоток индуктивных объектов. Измерители сопротивления обмоток и анализаторы устройств переключения отводов подходят для испытаний:

  • Устройства переключения отводов

  • Обмотки трансформаторов (силовых, распределительных, автотрансформаторов)

  • Генераторы

  • Электродвигатели

  • Соединения шин высокого тока

  • Кабельные сростки

  • Сварочные швы

Также возможно проводить размагничивание трансформатора всеми приборами серии RMO-TD.

Серия состоит из 3 моделей с максимальным измерительным током от 25 А (RMO25TD) до 60 А (RMO60TD).

Три независимых канала позволяют проводить измерения трех обмоток последовательно. Соответственно, пользователь может измерить сопротивления обмоток на каждом отводе устройства РПН без разряда между измерениями.

Все измерители сопротивления обмоток RMO-TD оснащены встроенным устройством управления привода РПН. Это позволяет удаленно управлять положением устройства РПН непосредственно с прибора. Включенное в комплект поставки ПО DV-Win может быть запрограммировано на автоматическую работу – запуск теста измерения сопротивления обмоток и переключение положений устройства РПН.

ПО DV-Win также позволяет контролировать и наблюдать за процессом испытания, сохранять и анализировать результаты на ПК. Оно предоставляет отчет испытания, организованный в выбранной форме в форматах таблиц Excel, PDF, Word или ASCII. Дополнительно DV-Win измеряет и рассчитывает время переключения устройства РПН на каждую операцию переключения положения. ПО может также проводить расчеты необходимые для испытания на нагрев. Все результаты могут быть экспортированы в формате отчета.



Характеристика

RMO25TD

RMO40TD

RMO60TD

Сила измерительного тока

5 мА – 25 А

5 мА – 40 А

5 мА – 60 А

Выходное напряжение

До 55 В

Диапазон измерения сопротивления

0,1 мкОм – 100 кОм

Погрешность измерения сопротивления

±(0,1 % показаний + 0,1% диапазона) в диапазоне – 0,1 мкОм – 1,999 кОм;

±(0,2 % показаний + 0,1% диапазона) в диапазоне – 2,000 кОм – 9,999 кОм;

±(1,0 % показаний + 1,0 % диапазона) в диапазоне – 10,00 кОм – 99,99 кОм

Разрешение измеренного сопротивления

0,1 мкОм на диапазоне - 0,1 мкОм – 999,9 мкОм;

1 мкОм на диапазоне – 1,000 мОм – 9,999 мОм;

10 мкОм на диапазоне – 10,00 мОм – 99,99 мОм;

0,1 мОм на диапазоне - 100,0 мОм – 999,9 мОм;

1 мОм на диапазоне – 1,000 Ом – 9,999 Ом;

10 мОм на диапазоне – 10,00 Ом – 99,99 Ом;

0,1 Ом на диапазоне - 100,0 Ом – 999,9 Ом;

1 Ом на диапазоне - 1000 Ом – 9999 Ом;

10 Ом на диапазоне – 10,00 кОм – 99,99 кОм

Функция измерения динамического сопротивления устройств РПН

График разрешением 0,1 мс. Автоматические обнаружение обрывов цепи. Измерение пульсаций тока. Измерение времени полного переключения и его стадий с помощью ПО DV-TR

Канал измерения переменного тока

Разрешение – 0,1 мс, разрядность 16 бит

Память

1000 измерений, USB карта памяти для расширения

Интерфейс

USB, RS232 (опционально)

Диапазон измерения силы тока с помощью токовых клещей

30/300 А с разрешением 50/100 мА DC и AC с полосой пропускания 20 кГц

Погрешность измерения силы тока с помощью токовых клещей

± 1% показаний

Термопринтер (опционально)

Ширина ленты 80 мм

Диапазон измерения температуры

-50 °С - +180 °С

Габариты

480 х 197 х 395 мм

Масса

10 кг

13,5 кг

14 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц

Предельная потребляемая мощность

1800 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power



Базовая комплектация

Наименование

Количество

1

Анализатор устройств РПН и омметр обмоток

1 шт.

2

ПО DV-TR с кабелем USB

1 комплект

3

Сетевой кабель

1 шт.

4

Кабель заземления

1 шт.

5

Транспортировочный кейс

1 шт.

6

Кабель управления приводом РПН 5 м

1 шт.



Стандартные принадлежности

Наименование

Количество

1

Комплект измерительных кабелей 10 м, с зажимами ТТА

1 комплект

2

Кабель напряжения 10 м, с зажимами ТТА

2 шт.

3

Токовый соединительный кабель 5 м, сечением 10 мм2, с зажимом ТТА

1 шт.

4

Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м

1 шт.

5

Сумка для кабелей

1 шт.



Дополнительные принадлежности

Наименование

Количество

1

Токовый кабель 5 м, сечением 10 мм2, с зажимом ТТА

2 шт.

2

Токовый кабель 10 м, сечением 10 мм2, с зажимом ТТА

2 шт.

3

Токовый кабель 10 м, сечением 16 мм2, с зажимом ТТА

2 шт.

4

Токовый кабель 15 м, сечением 10 мм2, с зажимом ТТА

2 шт.

5

Токовый кабель 15 м, сечением 16 мм2, с зажимом ТТА

2 шт.

6

Токовый кабель 20 м, сечением 10 мм2, с зажимом ТТА

2 шт.

7

Токовый кабель 20 м, сечением 16 мм2, с зажимом ТТА

2 шт.

8

Комплект измерительных кабелей 10 м, сечение токовых кабелей 10 мм2 с зажимами ТТА

1 комплект

9

Комплект измерительных кабелей 10 м, сечение токовых кабелей 16 мм2 с зажимами ТТА

1 комплект

10

Комплект измерительных кабелей 15 м, сечение токовых кабелей 10 мм2 с зажимами ТТА

1 комплект

11

Комплект измерительных кабелей 15 м, сечение токовых кабелей 16 мм2 с зажимами ТТА

1 комплект

12

Комплект измерительных кабелей 15 м, сечение токовых кабелей 25 мм2 с зажимами ТТА

1 комплект

13

Комплект измерительных кабелей 20 м, сечение токовых кабелей 16 мм2 с зажимами ТТА

1 комплект

14

Комплект измерительных кабелей 20 м, сечение токовых кабелей 25 мм2 с зажимами ТТА

1 комплект

15

Комплект измерительных кабелей 20 м, сечение токовых кабелей 35 мм2 с зажимами ТТА

1 комплект

16

Кабель напряжения 5 м, с зажимом ТТА

2 шт.

17

Кабель напряжения 10 м, с зажимом ТТА

2 шт.

18

Кабель напряжения 15 м, с зажимом ТТА

2 шт.

19

Кабель напряжения 20 м, с зажимом ТТА

2 шт.

20

Соединительный токовый кабель 5 м, сечением 10 мм2, с зажимом ТТА

1 шт.

21

Соединительный токовый кабель 5 м, сечением 16 мм2, с зажимом ТТА

1 шт.

22

Соединительный токовый кабель 12 м, сечением 10 мм2, с зажимом ТТА

1 шт.

23

Соединительный токовый кабель 12 м, сечением 16 мм2, с зажимом ТТА

1 шт.

24

Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м

1 шт.

25

Датчик температуры 50 мм, с кабелем 5 м

1 шт.

26

Датчик температуры 50 мм, с кабелем 10 м

1 шт.

27

Датчик температуры 50 мм, с кабелем 15 м

1 шт.

28

Датчик температуры 50 мм, с кабелем 20 м

1 шт.

29

Тестовый шунт 1 мОм (150 А / 150 мВ)

1 шт.

30

Транспортировочный кейс для прибора - средний

1 шт.

31

Транспортировочный кейс для прибора на колесах- средний

1 шт.

32

Пластиковый транспортировочный кейс

1 шт.

33

Пластиковый транспортировочный кейс на колесах

1 шт.

34

Сумка для кабелей

1 шт.

35

Пластиковый кейс для кабелей – малый

1 шт.

36

Пластиковый кейс для кабелей – средний

1 шт.

37

Пластиковый кейс для кабелей на колесах – средний

1 шт.

38

Пластиковый кейс для кабелей– крупный

1 шт.

39

Пластиковый кейс для кабелей на колесах– крупный

1 шт.

40

Встраиваемый термопринтер 80 мм

1 шт.

41

Рулон термоленты

1 шт.

42

Модуль связи Bluetooth

1 шт.

43

Имитатор устройства переключения отводов с набором кабелей

1 комплект
