Измерение электрического сопротивления в диапазоне 1 μΩ ÷ 50 kΩ на токе 25А
Трехфазный миллиомметр МИКО-12-25А предназначен для измерения электрического сопротивления в диапазоне 1 μΩ – 50 kΩ при измерительном токе до 25 А как индуктивных, так и безындуктивных объектов энергетического оборудования.
Объекты диагностики МИКО-12-25А:
обмотки силовых трансформаторов большой мощности;
обмотки измерительных трансформаторов и другого оборудования с высокой индуктивностью;
обмотки электродвигателей, генераторов и линейных компенсаторов;
обмотки электромагнитов;
контактные соединения выключателей, шин, резисторов и других цепей без индуктивной составляющей;
уравнивающие, токоограничивающие и другие резисторы высоковольтных выключателей;
кабели.
Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высокоиндуктивной нагрузки и компенсацию термо-ЭДС во внешней цепи.
МИКО-12-25А
МИКО-9А
МИКО-8М(А)
МИКО-7М(А)
Диапазон измерений сопротивления
1 μΩ – 50 kΩ
1 μΩ – 30 kΩ
1 μΩ – 10 kΩ
1 μΩ – 2 kΩ
Сила измерительного тока
0,2 мА – 25 А
0,0005 – 10 А
0,001 – 10 А
0,01 – 10 А
Максимальная выходная мощность
400 Вт
60 Вт
60 Вт
60 Вт
Количество измерительных каналов
5 шт.
2 шт.
1 шт.
1 шт.
Последовательное измерение по 3 фазам
+
+
-
-
Быстрый метод гашения ЭДС самоиндукции
+
-
-
-
Измерительный ток до 25А

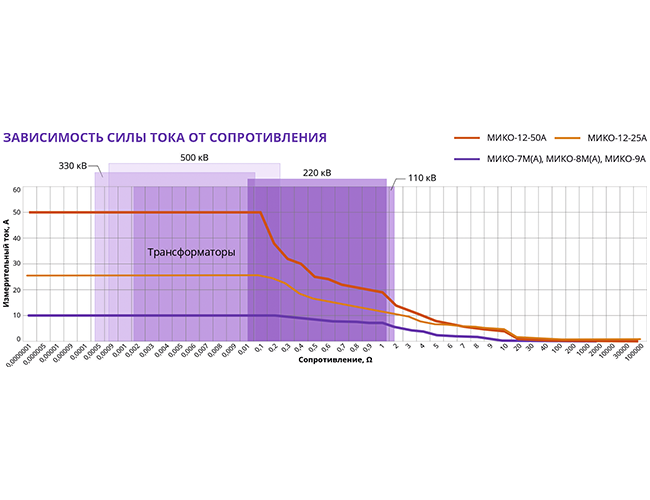

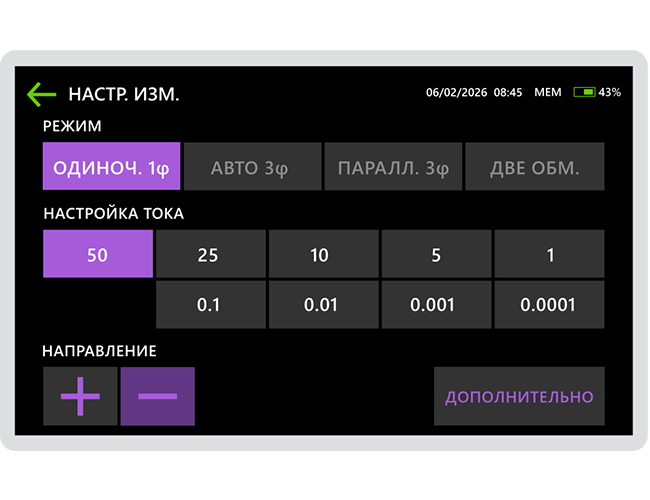

Прибор поддерживает несколько способов задания силы измерительного тока в диапазоне до 25 А, что позволяет выбрать наиболее удобный режим работы в зависимости от условий проведения измерений.
Ручной выбор тока позволяет быстро установить одно из заранее заданных значений измерительного тока для выполнения измерений в соответствии с требуемой методикой.
Автоматический режим значительно упрощает работу специалиста. В этом режиме прибор самостоятельно определяет оптимальную силу измерительного тока с учетом параметров исследуемого объекта, после чего выполняет измерение и рассчитывает значение его сопротивления. Такой подход сокращает время подготовки к работе, снижает вероятность ошибок при настройке и обеспечивает максимальное удобство проведения измерений.
Диагностика трансформаторов высокой и сверхвысокой мощности
Диагностика таких объектов связана с рядом технических сложностей: высокой индуктивностью, нестабильностью измерительного сигнала и продолжительными переходными процессами при малых токах. Эти факторы увеличивают время проведения испытаний и могут снижать точность получаемых результатов.
МИКО-12-25А разработан для эффективного измерения сопротивления обмоток мощных силовых трансформаторов в сложных условиях эксплуатации. Прибор формирует выходной ток до 25 А при напряжении 50 В, обеспечивая стабильный измерительный сигнал и быстрое насыщение магнитопровода трансформатора.
Благодаря выходной мощности до 400 Вт на измеряемом сопротивлении прибор значительно снижает влияние переходных процессов, сокращает время проведения измерений и повышает точность определения сопротивления обмоток высокого (ВН) и низкого (НН) напряжения.
Специальные режимы измерения для высокой точности
В зависимости от типа контролируемого объекта в приборе предусмотрены специализированные алгоритмы запуска и проведения измерений.
Для индуктивных объектов предусмотрены режимы измерения с учетом схемы соединения обмоток:
3 обмотки последовательно.
Прибор выполняет автоматическое последовательное измерение сопротивления по трём фазам с последующей автоматической остановкой процесса. Измерение запускается нажатием кнопки «Старт», а завершается автоматически при достижении заданного критерия окончания измерения.
2 обмотки «ВН + НН».
Измерительный ток проходит через последовательно соединённые обмотки высокого и низкого напряжения. При этом прибор одновременно определяет сопротивление каждой из обмоток. Запуск измерения выполняется нажатием кнопки «Старт», остановка осуществляется автоматически при достижении установленного критерия либо вручную по команде пользователя.
Для безындуктивных объектов реализованы два варианта запуска измерений:
автоматический запуск по факту замыкания измерительной цепи;
ручной запуск по команде оператора нажатием кнопки «Старт».
Применение специализированных режимов позволяет сократить время проведения испытаний, повысить точность результатов и упростить диагностику высокоиндуктивного оборудования.

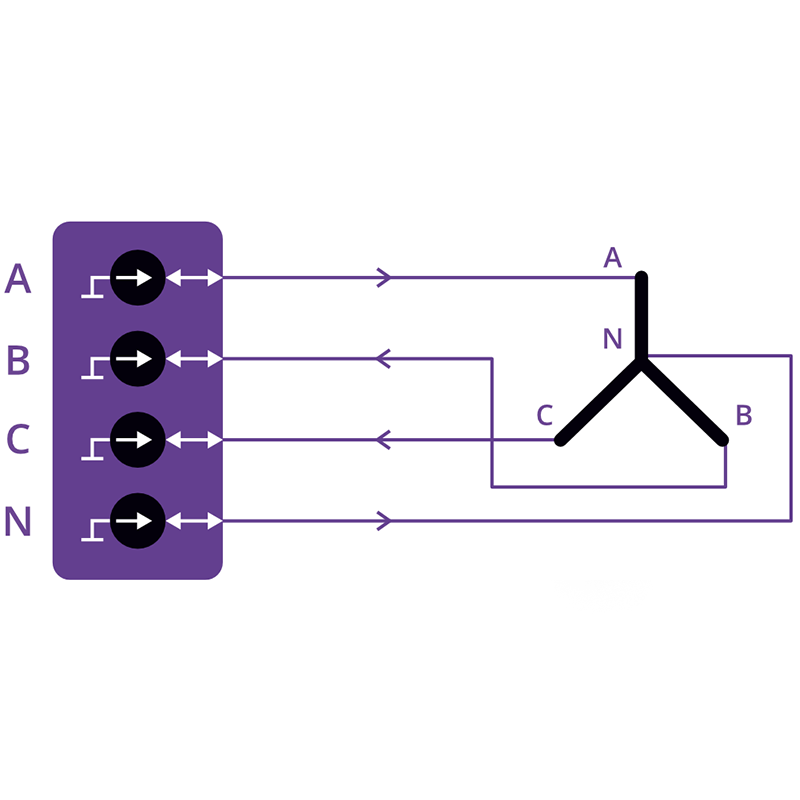

Подключение МИКО-12-25А к трехфазному трансформатору

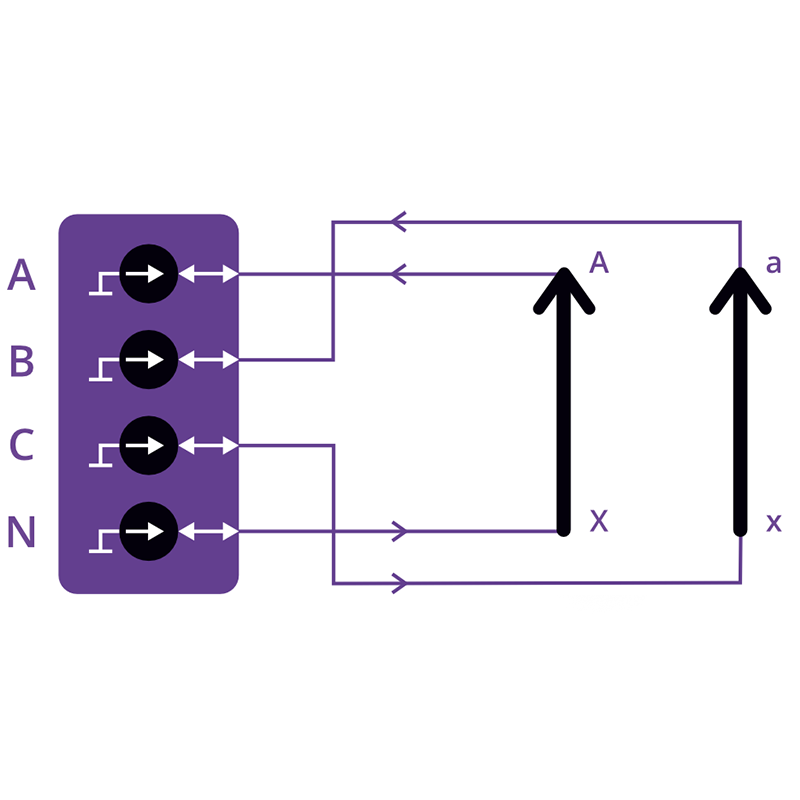

Подключение МИКО-12-50А к однофазному трансформатору

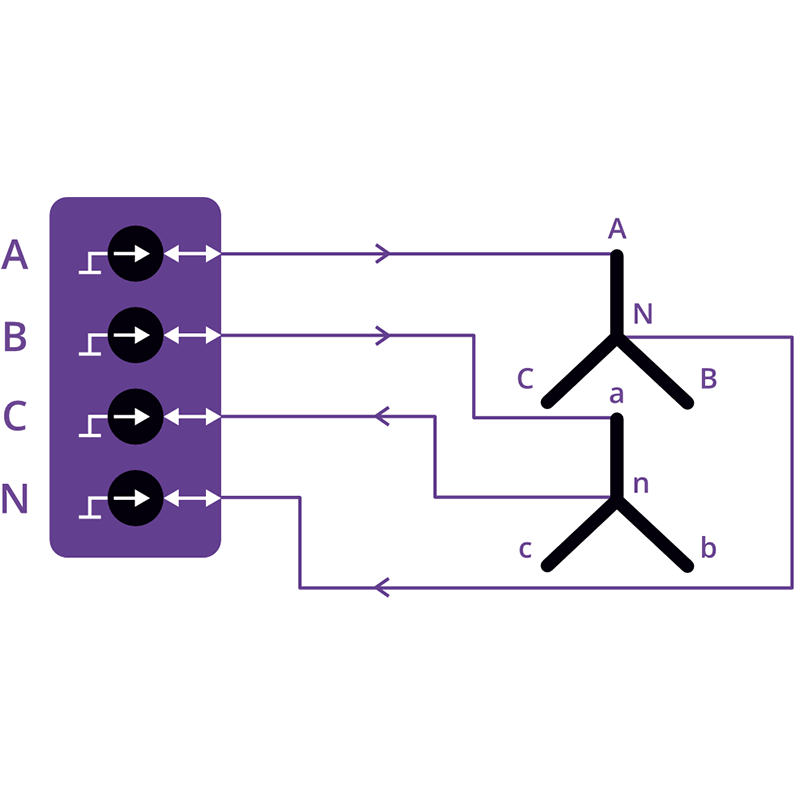

Подключение МИКО-12-50А к трансформатору по схеме Y0
Автоматические расчеты и сравнение результатов измерения с паспортными данными
Для упрощения работы прибор автоматически выполняет вычисление характеристик, регламентированных нормативными документами при проверке технического состояния оборудования.
приведение измеренных значений сопротивления к паспортной температуре;
вычисление сопротивлений фазных обмоток по результатам измерения линейных сопротивлений;
автоматическое определение фаз, относительное отклонение сопротивления которых превышает 2 %.
Прибор автоматически сравнивает полученные результаты с паспортными данными. По завершении измерения результаты расчетов отображаются на дисплее, что позволяет оперативно оценить техническое состояние оборудования и принять решение о возможности его дальнейшей эксплуатации.

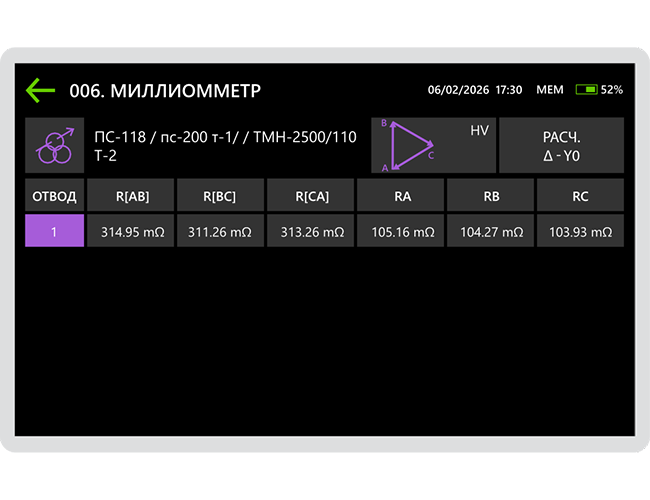

Окно с пересчетами

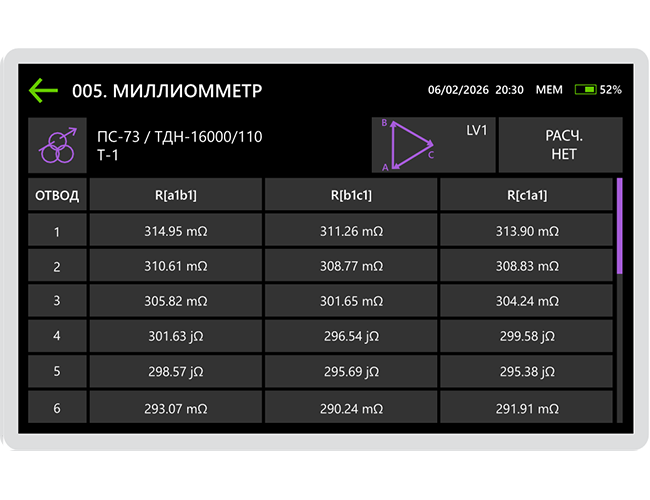

Архив измерений
Безразборная проверка устройств РПН (метод DRM)
Безразборная проверка устройств РПН позволяет оценить состояние переключающего устройства РПН с токоограничивающими резисторами без снятия крышки бака контактора (DRM – Dynamic Resistance Measurement).
Анализ полученных графиков позволяет не только отбраковывать устройства РПН по критерию исправен/ неисправен, но также указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.
Кроме того, диагностика в режиме миллиомметра и в режиме безразборной проверки взаимно дополняет друг друга и дает Пользователю более полную информацию о состоянии трансформатора.

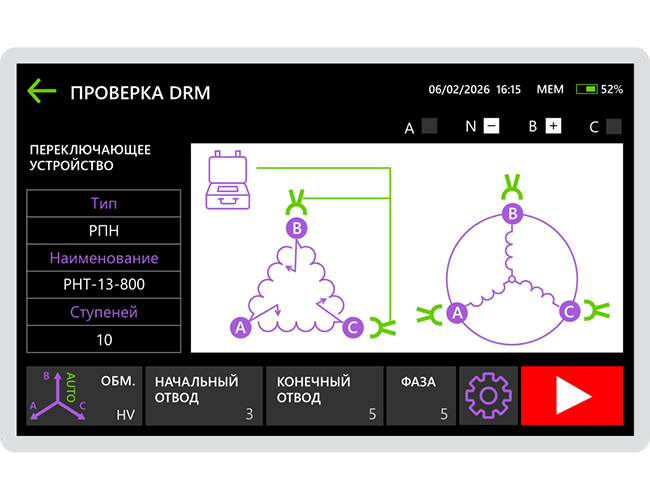

Окно настройки DRM
Автоматическое размагничивание
Размагничивание является обязательной процедурой перед проведением ряда испытаний и устранения остаточной намагниченности магнитопровода трансформатора.
Прибор поочерёдно подаёт электрический ток в соответствующую обмотку в прямом и обратном направлениях. При каждой смене полярности величина тока постепенно уменьшается, что обеспечивает эффективное снятие остаточной намагниченности каждого стержня магнитопровода трансформатора. Завершение размагничивания происходит автоматически при достижении заданного порогового значения тока, либо по команде оператора.
График изменения силы тока отображается на дисплее прибора в режиме реального времени для оперативного контроля правильности протекания процесса размагничивания.

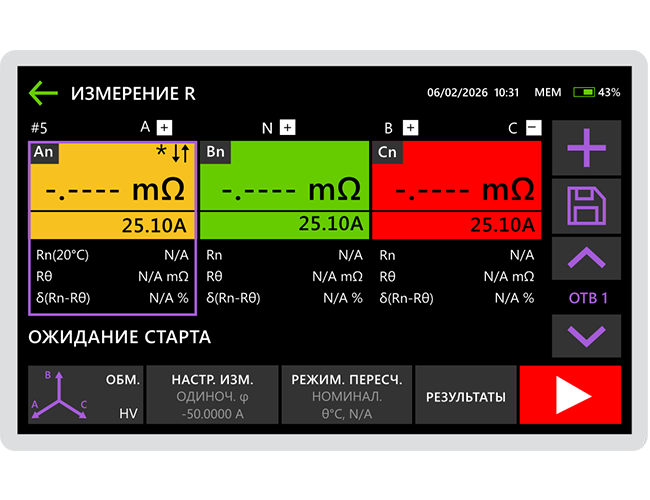

Сенсорный дисплей, передача данных и управление прибором
МИКО-12-25А оснащён встроенным архивом, рассчитанным на хранение до 1 000 измерений с возможностью просмотра, копирования и удаления данных. Небольшой вес (10 кг) и компактные габариты обеспечивают удобство транспортировки прибора по территории подстанции или производственного цеха.
Прибор оснащён цветным графическим сенсорным дисплеем и интуитивно понятным интерфейсом, что делает работу с устройством более удобной и комфортной.
В ближайшее время планируется выпуск специализированного программного обеспечения для ПК. Оно позволит управлять прибором и передавать результаты измерений по интерфейсам Bluetooth и USB. В настоящее время программное обеспечение находится в стадии разработки.
Характеристики
Значение
Диапазон сопротивления
1µΩ ÷ 50 kΩ
Разрешающая способность
0,1 μΩ
Точность
±0,1%
Сила измерительного тока
0,2 мА ÷ 25 A
Количество цифр на дисплее (результат измерений)
5
Питание (сетевое напряжение)
~ 115-250 В, 47-63
Гц — 115-352 В
Диапазон индуктивности измеряемого сопротивления
1 мкГн ÷ 1000 Гн
Диапазон измерительного тока
0.2 мА ÷ 25 А
Диапазон измерительного тока в режиме DRM
0,1 ÷ 12,5 А
Максимальная потребляемая мощность
650 Вт
Максимальная выходная мощность
400 Вт
Связь с ПК
USB, Bluetooth
Встроенная память
до 1000 измерений
Габариты
411 ×323 ×168 мм
Масса измерительного блока
10 кг
Защита от окружающей среды
IP 67 (крышка прибора закрыта)
IP 40 (крышка прибора открыта)
Диапазон температуры при работе с прибором
от -20 °C до +55 °C
Дисплей
Цветной графический TFT сенсорный, 800 x 480 точек
Язык интерфейса
Русский, Английский
Язык руководства пользователя
Русский, Английский
Гарантия
3 года
Межкалибровочный период
2 года
Фото
Наименование, индекс
Применение

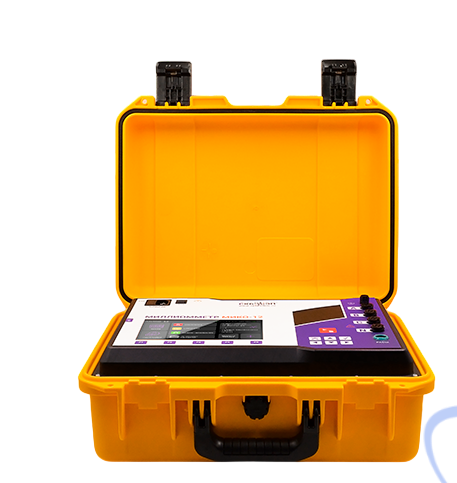

Измерительный блок МИКО-12-25А 052.00.00.000-01
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр
Нет изображения
Кабель измерительный для ТС
052.20.00.000К
Комплект кабелей для присоединения измерительных каналов МИКО-12-25 к вводам силовых трансформаторов любой мощности. Длина 8,5м. В комплекте 4 шт. Зев 75мм.

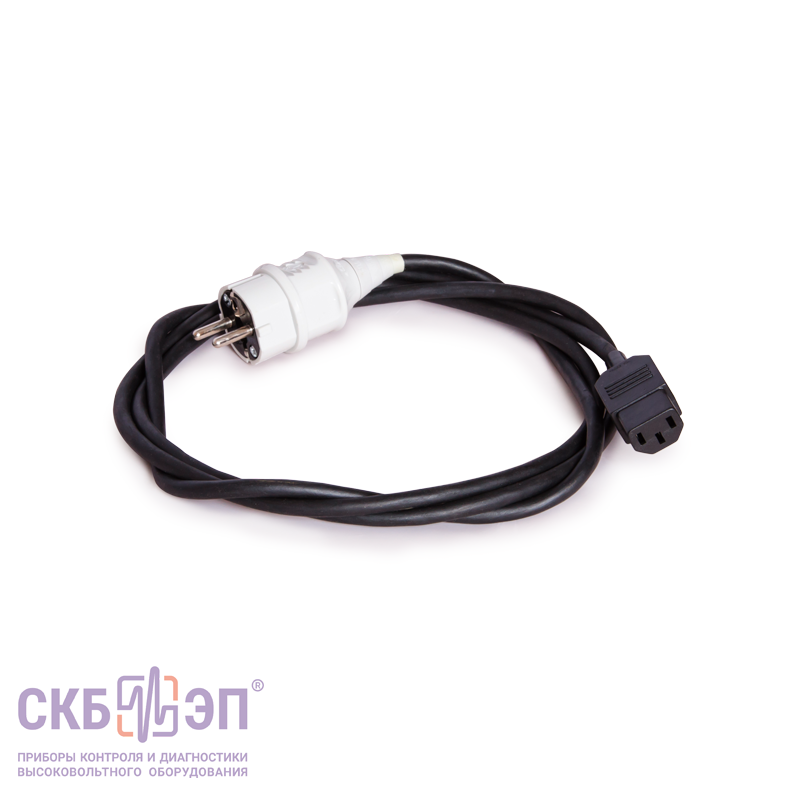

Сетевой кабель
018.09.00.000
Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2м.

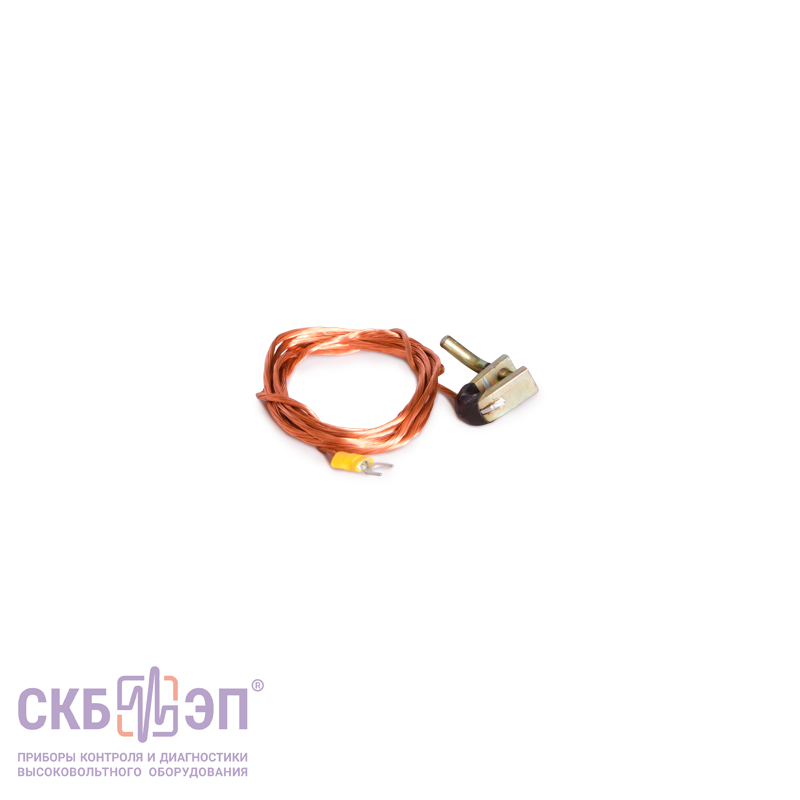

Провод заземления
010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.

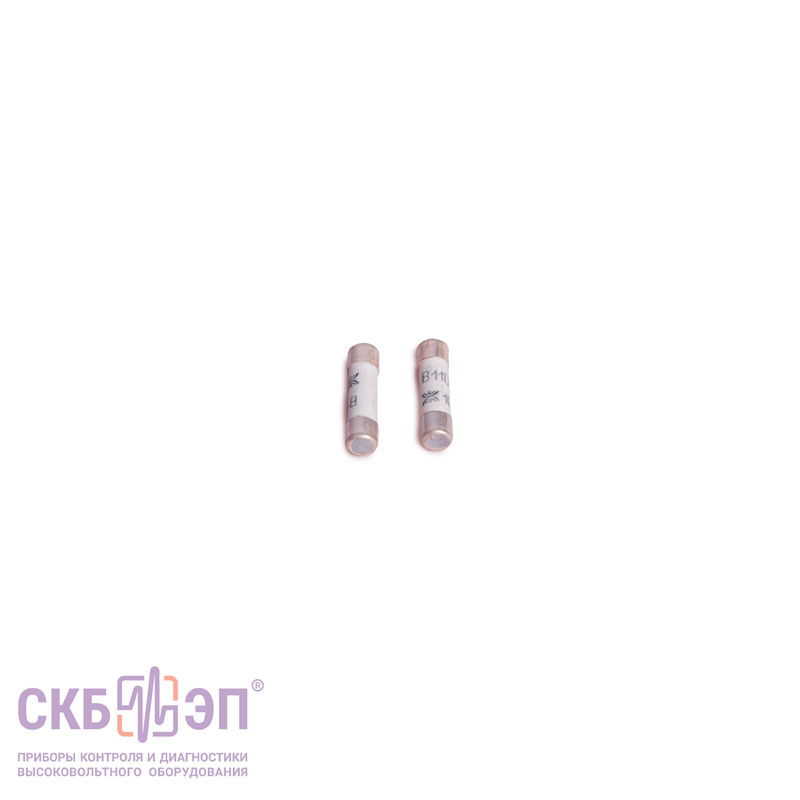

Предохранитель ВП2Б-1В-2А
Для защиты источника питания.

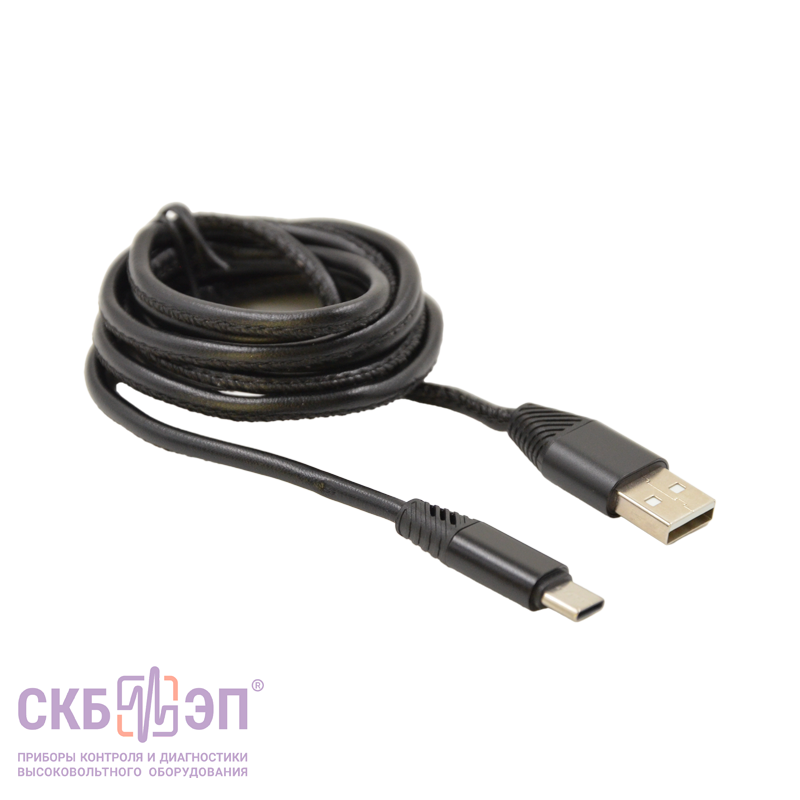

Кабель USB A-USB Type-C 1,5 м 2A
Кабель для зарядки и подключения приборов. Длина 1,5м

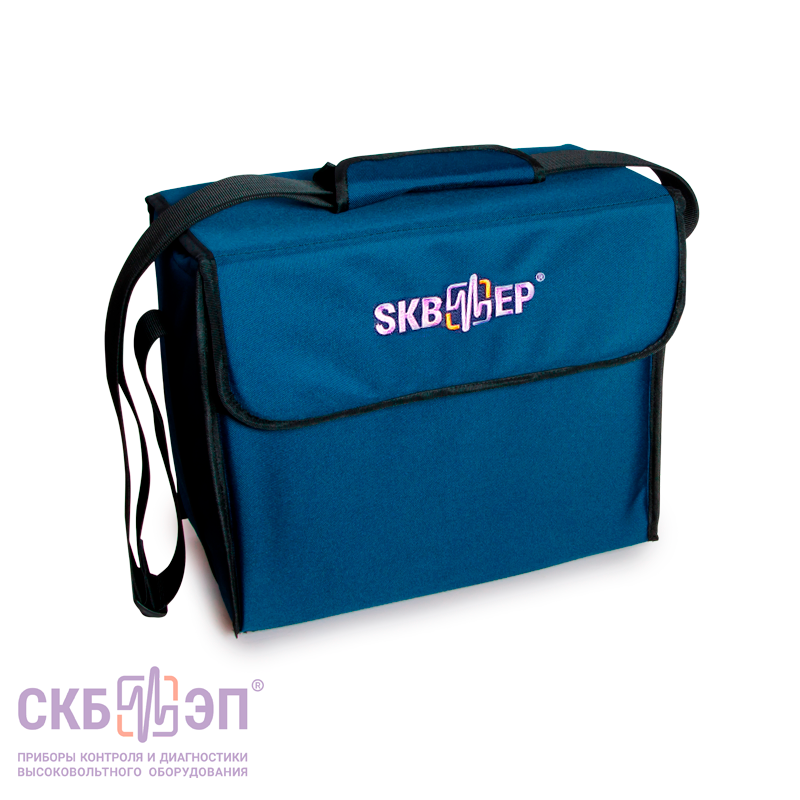

Сумка
126.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки крепежных приспособлений.
Дополнительная комплектация (по заказу)
Фото
Наименование, индекс
Применение
Нет изображения
Кабель измерительный
052.22.00.000
Для присоединения измерительных каналов МИКО-12-25 к клеммам измерительных трансформаторов тока и трансформаторов напряжения любой мощности. Длина 4м. В комплекте 2 шт. Зев 20 мм.

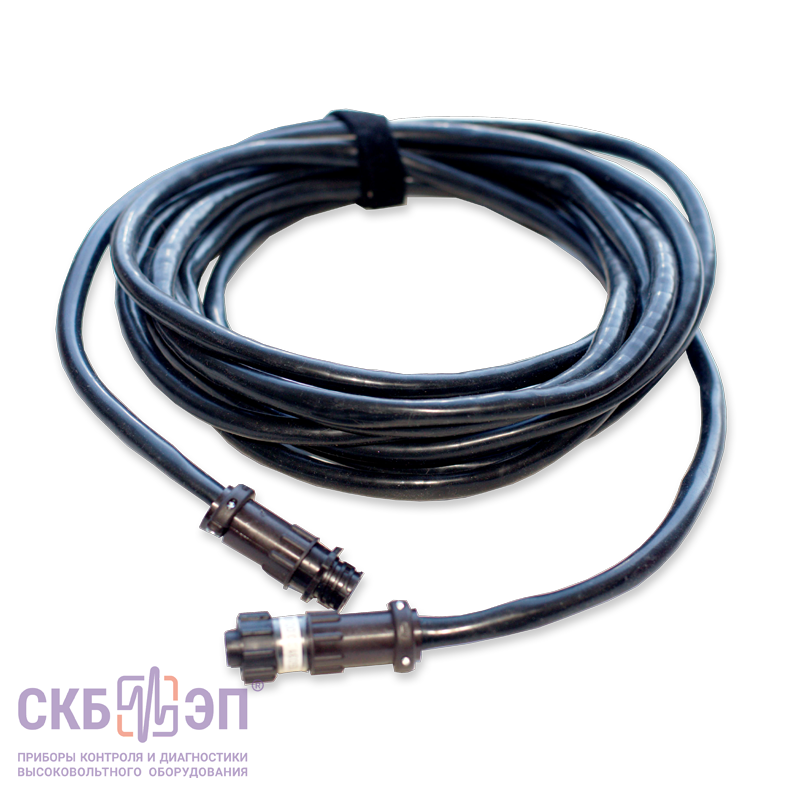

Удлинитель к измерительным кабелям
031.20.00.000
Рекомендован к совместному применению с измерительными кабелем 052.22.00.000 и 052.20.00.000К. Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5м. Масса 1,18 кг

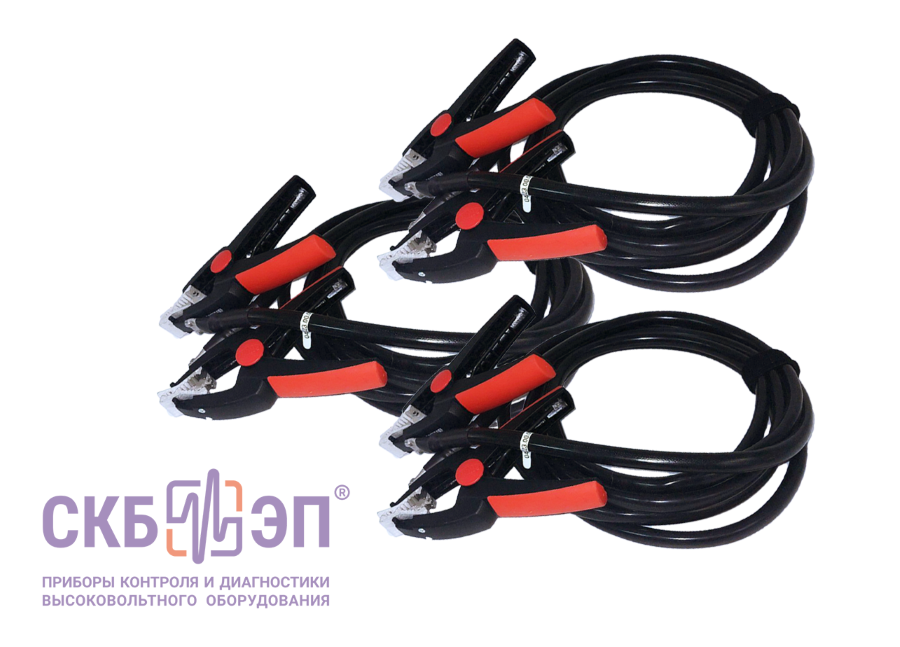

Кабель закорачивания и соединения обмоток НН и ВН
041.23.00.000
Кабели для работы в режиме DRM - безразборной проверки устройств РПН силовых трансформаторов. Комплект состоит из 4-х закороток одинаковой длины по 4 м. Вес комплекта 6,180 кг (1,545 кг + 1,545 кг + 1,545 кг+ 1,545 кг). На обоих концах провода закороток припаяны зажимы типа ""крокодил"" с зевом 70 мм.

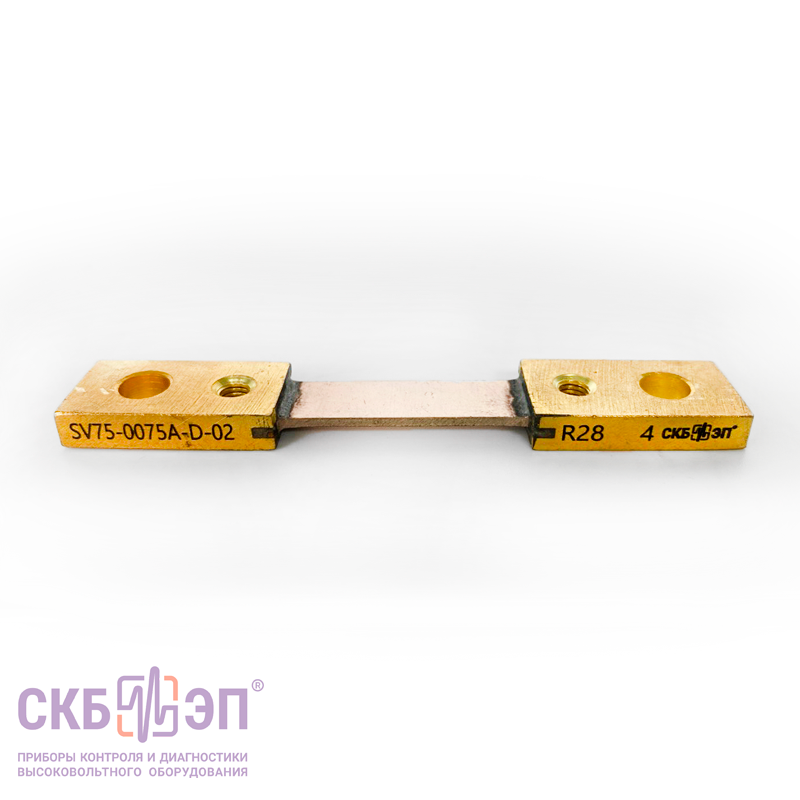

Шунт SV75-0075A-D-02
Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%. Шунт производства СКБ ЭП

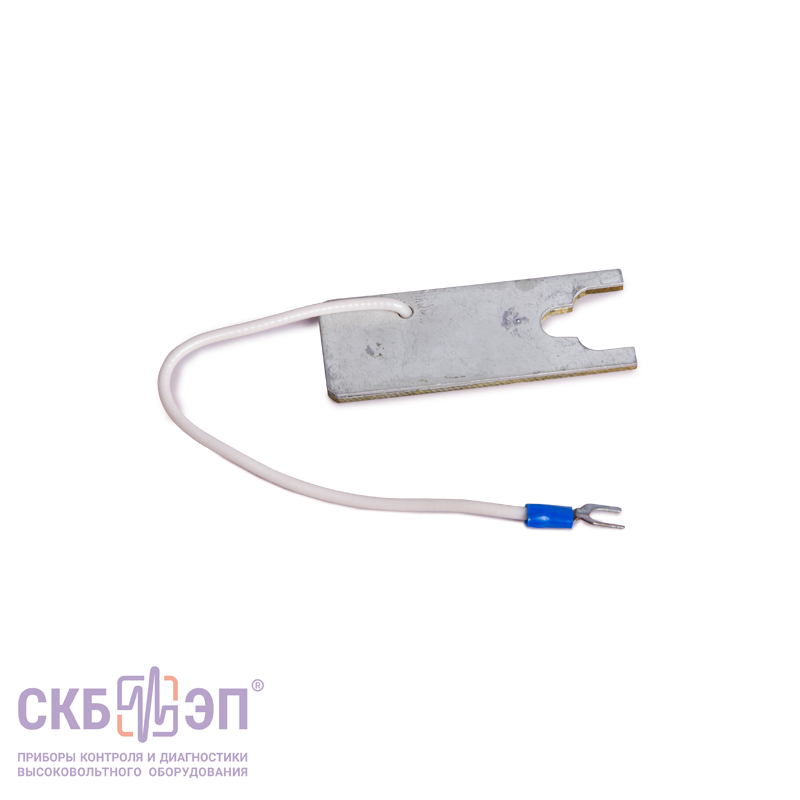

Переходник для образцовой катушки
023.12.00. 000
Для поверочных лабораторий: проведение поверки / калибровки прибора. Вес 0,024 кг."
Рекомендованное оборудование к совместному применению
Фото
Наименование, индекс
Применение

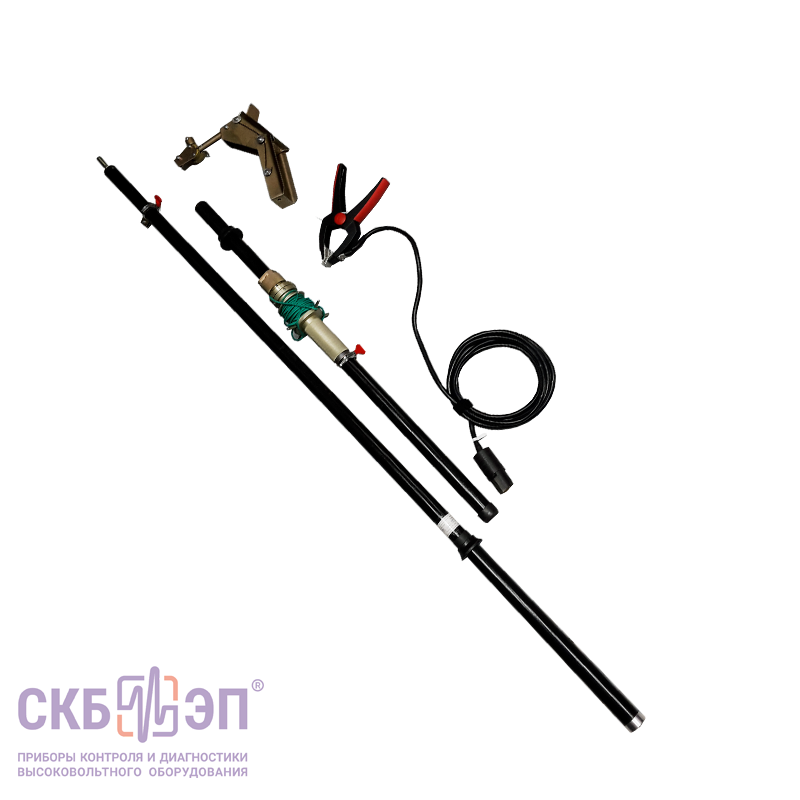

Штанга-манипулятор
010.41.00.000
010.41.00.000-01
010.41.00.000-02
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников.
Комплектуется кабелями-удлинителями (длина 3,3 м), которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.
- ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м);
- ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м);
- ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м)

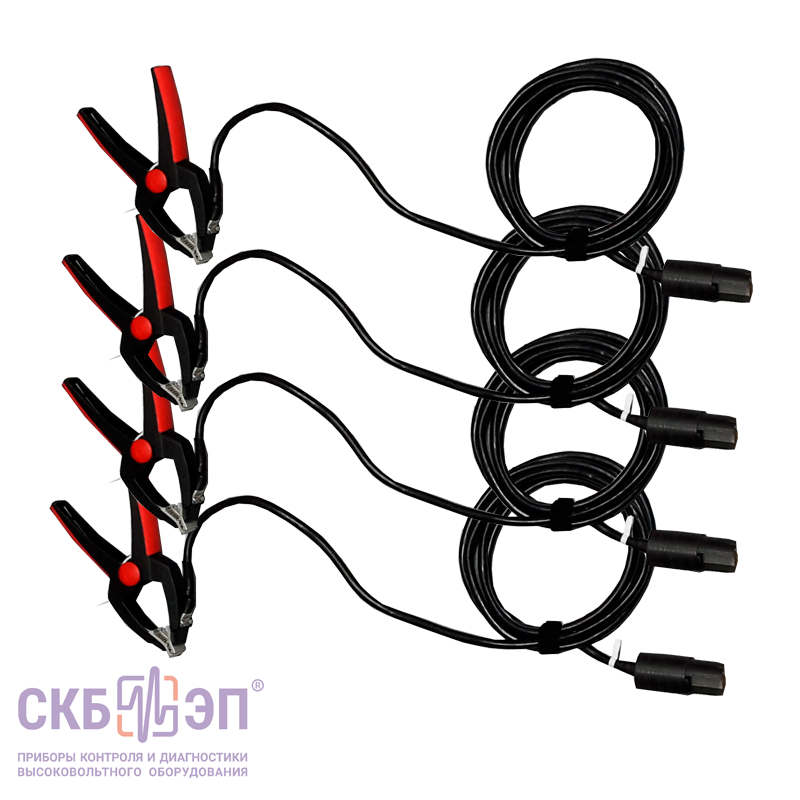

Кабели-удлинители
010.41.08.000
Дополнительный комплект кабелей к стандартному комплекту штанги-манипулятор для одновременного подключения к 4 вводам высоковольтного объекта. Кабель-удлинитель штанги-манипулятор выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 50А. Масса 1 шт 0.86 кг
