Описание MI 3242

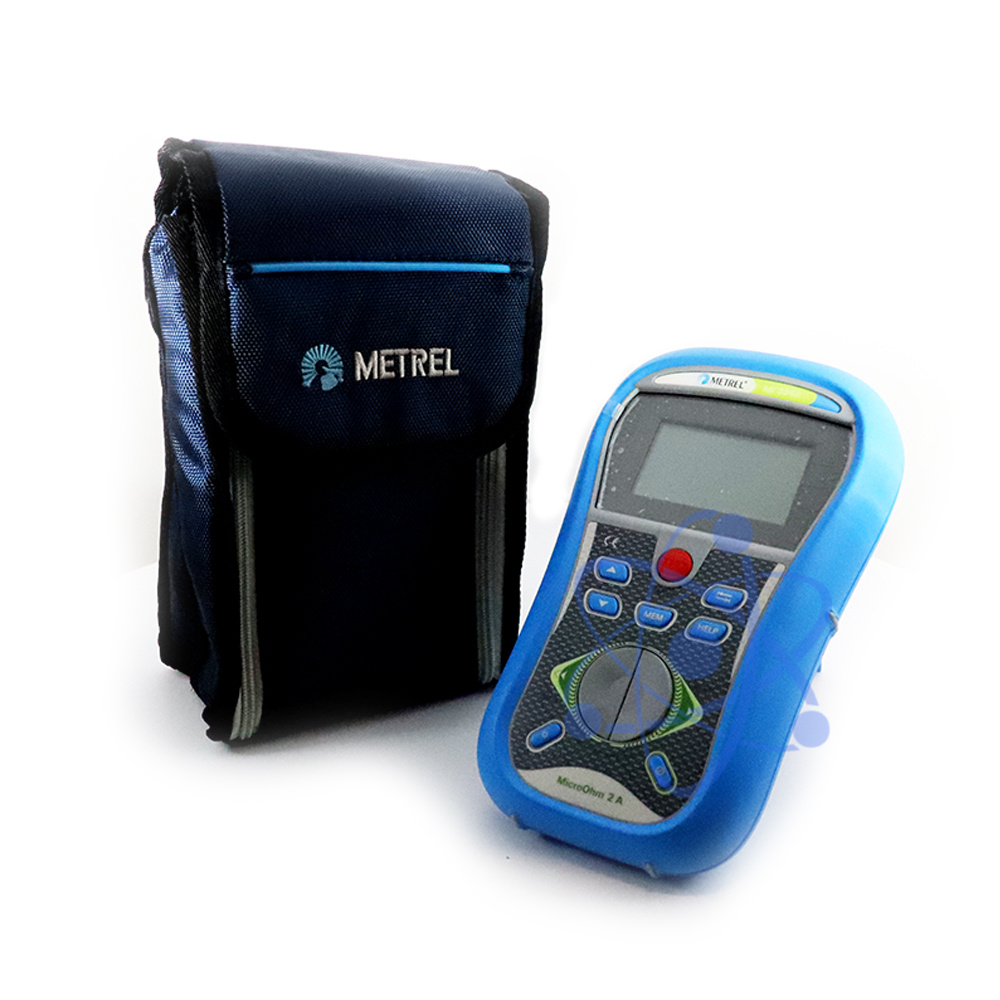

MI 3242 – легкий переносной микроомметр, предназначенный для измерения сопротивления выключателей, переключателей, шин, обмоток двигателей и генераторов, силовых трансформаторов и др. с помощью испытательного тока до 2А.
Прибор MI 3242 представляет собой портативный двунаправленный омметр низких сопротивлений, основанный на 4-проводном методе измерений Кельвина. Прибор предназначен для измерения низких сопротивлений:
- Переключателей;
- Реле;
- Разъемов;
- Электрических шин;
- Соединений кабелей распределения мощности;
- Обмоток двигателей и генераторов;
- Силовых трансформаторов;
- Силовых индукторов;
- Соединений рельсовых путей;
- Проводов и кабелей;
- Сварных соединений.
Особенности микроомметра MI 3242
- Измерение сопротивления (4-проводный метод Кельвина);
- Высокое разрешение измерений (24-бит);
- Широкий диапазон измерений (1 мкОм ... 199,9 Ом);
- Регулируемый измерительный ток (10 мA ... 2 A);
- Установка нижнего и верхнего предельных значений;
- Автоматическая компенсация термоэдс;
- Подавление шума (50/60 Гц);
- 4 различных режима измерений (однократный, непрерывный, индуктивный, автоматический);
- Передача данных на ПК посредством USB и RS232;
- Измерение ИСКЗ напряжения;
- Высокая категория перенапряжения КAT III / 600 В.
Устройство и работа микроомметра

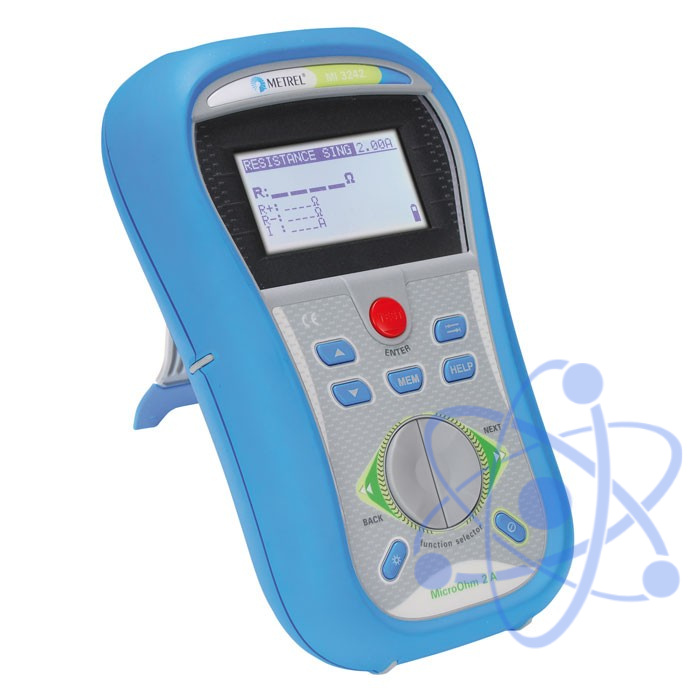

Матричный ЖК дисплей с подсветкой, с разрешением 128 х 64 пикселей, позволяет легко считывать результаты и параметры измерений. Работа прибора проста и понятна – оператор не нуждается в какой бы то ни было специальной подготовке (кроме прочтения настоящего руководства) для работы с прибором.
При измерении малых сопротивлений для достижения наивысшей точности рекомендуется использовать 4-проводный метод измерения. При использовании данного метода в результате измерения не включается сопротивление измерительных проводов, к тому же нет необходимости в калибровке и компенсации проводов.
![]() Схема подключения при измерении сопротивления |
