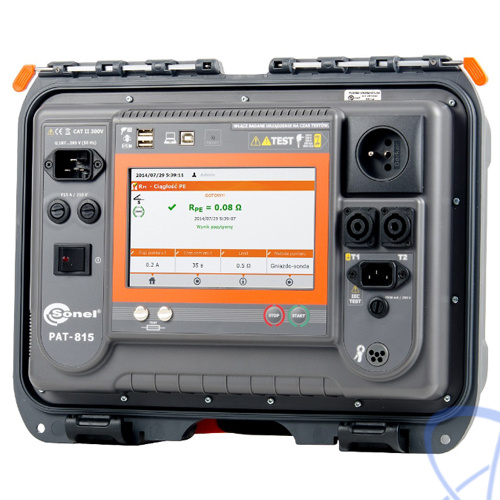

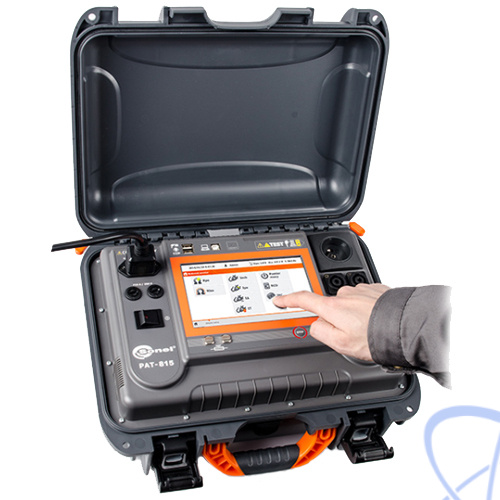

PAT-815 — система контроля токов утечки и параметров безопасности электрических приборов

Назначение и область применения системы контроля токов утечки и параметров безопасности электрических приборов PAT-815:

PAT-815 – цифровой измеритель, предназначен для диагностики и анализа электробезопасности электрооборудования, применяемого как в промышленной индустрии (токарные, фрезерные станки), так и в бытовых условиях (стиральные, посудомоечные машины). В режиме автоматического измерения PAT-815 самостоятельно проведёт комплекс измерений, что значительно сэкономит Ваше время. Функциональный набор данного прибора даёт возможность в полном объёме охарактеризовать состояние электрооборудования и его безопасность в использовании.

Функциональные возможности системы контроля токов утечки и параметров безопасности электрических приборов PAT-815:

измерение напряжения L-N и частоты сети;
измерение активной P и полной S мощностей, коэффициента мощности PF и тока;
измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В;
измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 А;
измерения токов утечки: замещения ISB – измерение малым напряжением 25 В…50 В с сопротивлением измерительной цепи 2 кОм; прикосновения IT; в защитном проводнике IPE; дифференциальный ΔIУТ – ограниченный разностью токов между L и N;
измерение параметров УЗО (RCD);
тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
программируемый автоматический режим измерения;
сохранение результатов в память и передача данных на ПК;
совместим с ПО «SONEL Reader».

Технические характеристики системы контроля токов утечки и параметров безопасности электрических приборов PAT-815:

Диапазон		Разрешение		Основная погрешность
Измерение напряжения сети
195,0…265,0 В		0,1 В		±(2% и. в. + 2 е. м. р.)
Измерение напряжения между L и N сети питания измерителя.
Измерение частоты сети
45,0…55,0 Гц		0,1 Гц		± (2 % и.в. + 2 е.м.р)
Измерение частоты сетевого напряжения питания измерителя.
Измерение напряжения PE сети
0…59,9 В		0,1 В		± (2 % и.в. + 2 е.м.р)
* для U < 5 В погрешность не определена. Измерение напряжения между PE и N сети питания прибора.
Параметр			Значение
Проверка предохранителя
Напряжение измерения			4 В…8 В переменного тока
Ток проверки			максимально 5 мA
Диапазон		Разрешение		Основная погрешность
Измерение сопротивления провода заземления I=200мA (только I класс защиты)
0,00 Ом...0,99 Ом		0,01 Ом		± (4% и.в. + 2 е.м.р)
1,00 Ом...19,99 Ом				± (4% и.в. + 3 е.м.р)
Параметр			Значение
Напряжение на выходе без нагрузки			4 В…12 В переменного тока
Ток измерения			≥200 мA для R = 0,2 Ом…1,99 Ом;
Регулируемый верхний предел в диапазоне			10 мОм …1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения			1 сек…60 сек. разрешением 1 сек. и положение Cont (непрерывное измерений) вместо 0
Диапазон		Разрешение		Основная погрешность
Измерение сопротивления провода заземления I=10A (только I класс защиты)
0 мОм...999 мОм		1мОм		± (3% и.в. + 4 е.м.р)
1,00 Ом...1,99 Ом		0,01 Ом
Параметр			Значение
Напряжение на выходе без нагрузки			<12 В переменного тока
Ток измерения			≥10 A для R ≤ 0,5 Ом
Регулируемый верхний предел в диапазоне			10 мОм …1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения			1 сек…60 сек. разрешением 1 сек.
Диапазон		Разрешение		Основная погрешность
Измерение сопротивления провода заземления I=25A (только I класс защиты)
0 мОм...999 мОм		1 мОм		± (3% и.в. + 4 е.м.р)
1,00 Ом...1,99 Ом		0,01 Ом
Параметр			Значение
Напряжение на выходе без нагрузки			<12 В переменного тока
Ток измерения			≥25 A для R ≤ 0,2 Ом
Регулируемый верхний предел в диапазоне			10 мОм …1,99 Ом с разрешением 0,01 Ом
Регулируемое время измерения			1 сек…60 сек. разрешением 1 сек.
Диапазон		Разрешение		Основная погрешность
Измерение сопротивления изоляции напряжением 100 В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 100 В: 100 кОм…99,9 МОм
0 кОм...1999 кОм		1 кОм		± (5 % и.в. + 8 е.м.р)
2,00 МОм...19,99 МОм		0,01 МОм
20,0 МОм...99,9 МОм		0,1 МОм
Параметр			Значение
Точность опорного напряжения (Robc [Ом] ≥ 1000*U_N [В])			от -0 до +30% от установленного значения
Номинальный ток			минимально 1 мА…1,4 мA
Регулируемый нижний предел			в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
Изменяемое время измерения			3 сек…3 мин с шагом 1 сек. и Непрерывное измерение
Обнаружение опасного напряжения			до начала измерения
Разрядка объекта			после измерения
Диапазон		Разрешение		Основная погрешность
Измерение сопротивления изоляции напряжением 250В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 250 В: 250 кОм…199,9 МОм
0 кОм...1999 кОм		1 кОм		± (5 % и.в. + 8 е.м.р)
2,00 МОм...19,99 МОм		0,01 МОм
20,0 МОм...199,9 МОм		0,1 МОм
Для R < 50 кОм погрешность не определена.
Параметр			Значение
Точность задания напряжения (Robc [Ом] ≥ 1000*U_N [В])			от -0 до +30% от установленного значения
Номинальный ток			минимально 1 мА…1,4 мA
Регулируемый нижний предел			в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
Изменяемое время измерения			3 сек…3 мин с шагом 1 сек. и Непрерывное измерение
Обнаружение опасного напряжения			до начала измерения
Разрядка объекта			после измерения
Диапазон		Разрешение		Основная погрешность
Измерение сопротивления изоляции напряжением 500В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 500 В: 500 кОм…599,9 MОм
0 кОм...1999 кОм		1 кОм		± (5 % и.в. + 8 е.м.р)
2,00 МОм...19,99 МОм		0,01 МОм
20,0 МОм...599,9 МОм		0,1 МОм
Параметр			Значение
Точность опорного напряжения (Robc [Ом] ≥ 1000*U_N [В])			от -0 до +30% от установленного значения
Номинальный ток			минимально 1 мА…1,4 мA
Регулируемый нижний предел			в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
Изменяемое время измерения			3 сек…3 мин с шагом 1 сек. и Непрерывное измерение
Обнаружение опасного напряжения			до начала измерения
Разрядка объекта			после измерения
Диапазон		Разрешение		Основная погрешность
Flash Test
0,00 мА...2.50 мA		0,01 мA		± (5% и.в. + 2 е.м.р)
Параметр			Значение
Напряжение измерения			переменное 1500 В, 3000 В
Время измерения			регулируется в диапазоне 2 сек...180 сек.
Регулируемый верхний предел в диапазоне			0,01 мА…2,5 мA с разрешением 0,01 мA/0,1 мA
Диапазон		Разрешение		Основная погрешность
Измерение тока утечки замещения
0,00 мА...3,99 мA		0,01 мA		± (5% и.в. + 2 е.м.р)
4,0 мА...19,9 мA		0,1 мA
Параметр			Значение
Напряжение размыкания			25 В…50 В
Внутреннее сопротивление проверяемого оборудования			2 кОм ± 20%
Регулируемый верхний предел в диапазоне			0,01 мА…9,9 мA разрешение 0,01 мA
Регулировка времени измерения в диапазоне			1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение
Диапазон		Разрешение		Основная погрешность
Измерение тока утечки защитного проводника
0,00 мА...3,99 мA		0,01 мA		± (5 % и.в. + 2 е.м.р)
4,0 мА...19,9 мA		0,01 мA
Параметр			Значение
Напряжение измерения			сетевое
Регулируемый верхний предел в диапазоне			0,01 мА…9,9 мA, с разрешением 0,01 мA
Регулировка времени измерения в диапазоне			1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение
Диапазон		Разрешение		Основная погрешность
Измерение дифференциального тока утечки
0 мА...3,99 мА		0,01 мА		± (5 % и.в. + 2 е.м.р)
4,0 мА...19,9 мА		0,1 мА
Параметр			Значение
Регулируемый верхний предел в диапазоне			0,01…9,9 мA с разрешением 0,01/0,1 мA
Установка времени измерения в диапазоне			1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение
Диапазон		Разрешение		Основная погрешность
Измерение тока утечки и дифференциального тока с помощью клещей
0 мА...9,99 мА		0,01 мА		± (5 % и.в. + 5 е.м.р)
10,0 мА...99,9 мА		0,1 мА
Параметр			Значение
Основная погрешность в таблице			не учитывает погрешность имерительных клещей
Регулируемый верхний предел в диапазоне			0,01 мА…19,9 мA с разрешением 0,01 мA
Установка времени измерения в диапазоне			1 сек…180 сек. с шагом 1 сек. и опция Непрерывное измерение
Диапазон		Разрешение		Основная погрешность
Измерение тока утечки при прикосновении
0 мА...4,999 мА		0,001 мА		± (5 % и.в. + 3 е.м.р)
Параметр			Значение
Диапазон измерения тока			согласно используемой измерительной системе с откорректированным током прикосновения, моделирующей восприимчивость и реакцию человека
Регулируемый верхний предел в диапазоне			0,01 мА…1,99 мА с разрешением 0,01 мА
Установка времени измерения в диапазоне			1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение
Диапазон		Разрешение		Основная погрешность*
Измерение полной мощности S
0 ВA...999 ВA		1 ВA		± (5 % и.в. + 3 е.м.р)
1 кВA…3,99 кВA		0,01 кВA
* для измерения тока с помощью клещей ± (8 % и.в. + 5 е.м.р)
Установка времени измерения в диапазоне 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.
Измерение активной мощности Р
0 Вт...999 Вт		1 Вт		± (5 % и.в. + 3 е.м.р)
1 кВт…3,99 кВт		0,01 кВт
* для измерения тока с помощью клещей ± (8 % и.в. + 5 е.м.р)
Установка времени измерения в диапазоне 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.
Измерение мощности РЕ
0...1,00		0,01		± (10 % + 5 е.м.р)
Установка времени измерения в диапазоне 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.
Измерение потребляемого тока
0 А...15,99 A		0,01 A		± (2 % и.в. + 3 е.м.р)
Установка времени измерения в диапазоне 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.
Измерение потребляемого тока с помощью клещей
100 мА…999 мА		1 мА		± (5 % и.в. + 5 е.м.р)
1,00 A…9,99 A		0,01 A
10,0 A…24,9 A		0,1 A
Параметр			Значение
Основная погрешность в таблице			не учитывает погрешность имерительных клещей
Установка времени измерения в диапазоне			1 сек…60 сек. с шагом 1 сек и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.
Измерение параметров УЗО
Измерение времени срабатывания УЗО t_A для синусоидального дифференциального тока: Диапазон измерений согласно ГОСТ IEC 61557-6-2013: 0 мс... до верхней границы отображаемого значения
Тип УЗО	Кратность	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5IDn	0 мс...300 мс	1 мс	± (2 % и.в. ± 2 е.м.р)¹⁾
	1IDn
	2IDn	0 мс...150 мс
	5IDn	0 мс...40 мс
¹⁾ для I_Dn = 10 мА и 0,5I_Dn погрешность составляет ± (2 % и.в. ± 3 е.м.р). Измерение тока срабатывания УЗО I_Aдля синусоидального дифференциального тока: Диапазон измерений согласно ГОСТ IEC 61557-6-2013: (0,3...1,0)I_Δn
Номинальный ток выключателя	Диапазон измерения		Разрешение	Ток измерения	Основная погрешность
10 мA	3,3 мA…10,0 мA		0,1 мA	0,3I_Dn…1,0I_Dn	± 5 % I_Dn
15 мA	4,5 мA…15,0 мA
30 мA	9,0 мA…30,0 мA
Параметр			Значение
Время протекания измерительного тока			максимально 3200 мс
Тестирование дифференциальных выключателей УЗО			типа AC
Старт			по нарастающему или спадающему фронту
ОБЩИЕ ХАРАКТЕРИСТИКИ
Класс защиты			II 300 В
Температурный диапазон			-10...+50 °C
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)			IP40 (IP67 с закрытым кейсом)
Ток нагрузки макс.			16 А (230 В)
Память результатов измерения			минимум 4 ГБ
Интерфейс			USB
Дисплей			TFT 7800х480
Высота над уровнем моря			? 2000 м
Соответствие			ГОСТ Р МЭК 61557-1-2005
Класс защиты			Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость			ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)
Размеры			390 x 305 x 175 мм
Масса			около 5,7 кг

Примечание:
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

№	Наименование	Описание	Фото	Количество	Индекс
1	PAT-815 - система контроля токов утечки и параметров безопасности электрических приборов	Диагностика и анализ электробезопасности электрооборудования, применяемого как в промышленной индустрии (токарные, фрезерные станки), так и в бытовых условиях (стиральные, посудомоечные машины).		1	WMRUPAT815

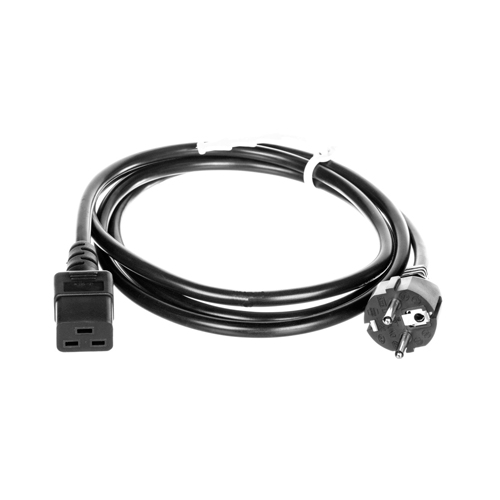

2	Кабель сетевой стандарта IEC С19	Используется для работы с прибором PAT-815.		1	WAPRZZAS1
3	Предохранитель 0314 015.VXP 15A 250VAC 6.3x32мм Littlefuse	Используется для работы с прибором PAT-815.		2	WAPOZB15PAT
4	Кабель последовательного интерфейса USB	Предназначен для связи с компьютером приборов, имеющих USB порт.		1	WAPRZUSB
5	Провод испытательный 1,8 м с разъёмом «Крокодил»	Используется для работы с прибором PAT-806.		1	WAPRZ1X8ORKS
6	Руководство по эксплуатации			1
7	Паспорт			1

PAT-815 — система контроля токов утечки и параметров безопасности электрических приборов
