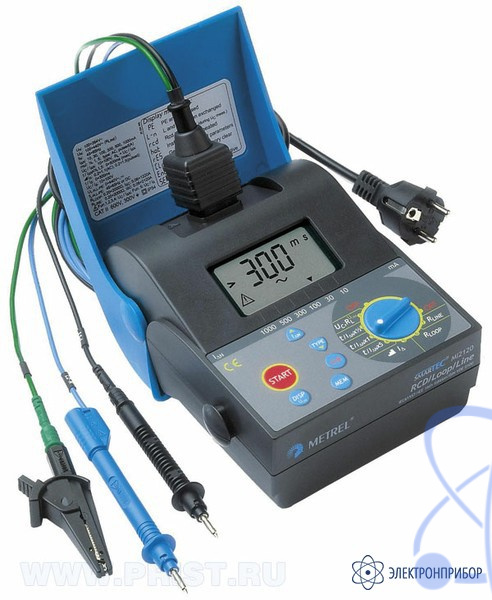

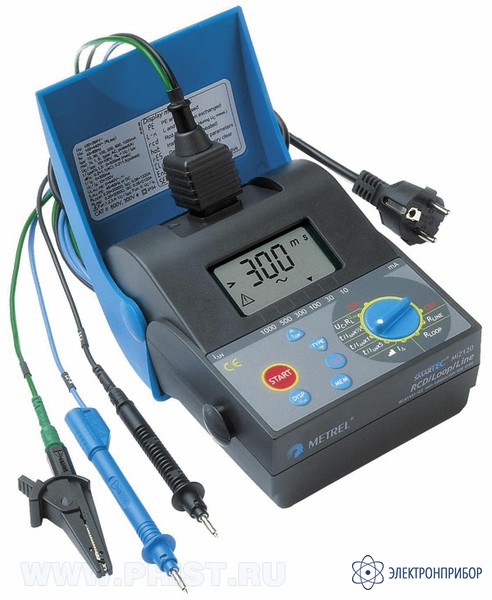

MI 2120 — цифровой измеритель параметров УЗО и линии (контура)

Производитель

Metrel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

22736

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Подобрать аналог

Назначение измерителя MI 2120:

MI 2120 SMARTEC RCD/Loop/Line – портативный прибор, предназначенный для полной проверки УЗО, а также для измерения сопротивлений контура и линии.

Функции измерителя MI 2120:

Измерение тока срабатывания УЗО;
Измерение времени срабатывания УЗО;
Измерение напряжения прикосновения;
Измерение сопротивления контура без отключения УЗО;
Измерение сопротивлений линии и контура и расчет предполагаемого тока короткого замыкания;
Измерение напряжения и частоты.

Отличительные особенности измерителя MI 2120:

Возможность тестирования селективных и стандартных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 30, 50, 1000 мА.
Возможность выбора начальной фазы испытательного тока (0° или 180°).
Возможность регулировки предельного значения напряжения прикосновения.
Встроенная память рассчитана на 1000 измерений.
Опциональное ПО SmartLink позволяет быстро генерировать протоколы измерений.
Большой экран с подсветкой обеспечивает качественное отображение информации.
Размеры: 155 x 95 x 190 мм
Масса (без батарей): 1,0 кг.

Технические характеристики измерителя MI 2120:

Функция	Диапазон измерений	Разрешение	Погрешность измерений
Номинальный дифференциальный ток УЗО I_∆N	10, 30, 100, 300, 500, 1000 мА	-	-
Множитель тока I_∆N	x 0.5, x 1, x 5	-	-
Ток срабатывания УЗО	(0,2…1,1)x I_∆N син. ток (тип AC) (0,2…1,5)x I_∆N имп. ток (тип A)	0,05 I_∆N 0,05 I_∆N	± 0,1 I_∆N ± 0,1 I_∆N
Время срабатывания УЗО (стандартное УЗО)	0…300 мс (0,5 x I_∆N, I_∆N) 0…40 мс (5 x I_∆N)	1 мс 1 мс	± 3 мс ± 3 мс
Время срабатывания УЗО (селективное УЗО)	0…500 мс (0,5 x I_∆N, I_∆N) 0…150 мс (5 x I_∆N)	1 мс 1 мс	± 3 мс ± 3 мс
Напряжение прикосновения Uc	0…19,99 В 20,0…99,9 В	0,01 В 0,1 В	(от 0 до +10)% ± 0,2 В (от 0 до +10)% ± 0,2 В
Напряжение UL-N, L-L, L-PE (В)	0 ... 440 В	1 В	±(3% от измер.+ 3 В)
Частота	45 ... 65 Гц	0,1 Гц	±0,2 Гц
Сопротивление линии RL-N, L- L	0,00 … 19,99 Ом 20 … 199,9 Ом 200 … 1999 Ом	0,01 Ом 0,1 Ом 1 Ом	±(5% от измер.+ 0,05 Ом) ±(5% от измер.+ 0,05 Ом) ±(5% от измер.+ 0,05 Ом)
Сопротивление контура RL-PE	0,00 … 19,99 Ом 20 … 199,9 Ом 200 … 1999 Ом	0,01 Ом 0,1 Ом 1 Ом	±(5% от измер.+ 0,05 Ом) ±(5% от измер.+ 0,05 Ом) ±(5% от измер.+ 0,05 Ом)
Предполагаемый ток короткого замыкания Ipsc	0,06…42,4 кА (для линии)/ 24,4 кА(для контура)	0,01…100A	Зависит от погрешности RLOOP, RLINE
Сопротивление контура RL	0...19,99 Ом	0,01 Ом	± (5% от изм. + 0,05В/ I_∆N +0,2Ом)
(без отключения УЗО)	20…199,99 Ом 200…1999 Ом 2,00 … 10,00 кОм	0,1 Ом 1 Ом 0,01 кОм	± (5% от изм. + 0,05В/ I_∆N +0,2Ом) ± (5% от изм. + 0,05В/ I_∆N +0,2Ом) ± (5% от изм. + 0,05В/ I_∆N +0,2Ом)
Питание	4 x1,5 В алкал. батареи или 4 x1,2 В аккумул. батареи NiCd, NiMH
Категория перенапряжения	300 V CAT III
Степень защиты	Двойная изоляция
Подключение к ПК	RS-232

№	Наименование	Количество
1.	Прибор SMARTEC RCD/Loop/Line	1
2.	Измерительный кабель с вилкой Шуко, 1,5 м	1
3.	Универсальный измерительный кабель, 3 x 1,5 м	1
4.	Измерительные наконечники (синий, черный)	2
5.	Зажим типа «крокодил» (черный)	2
6.	Руководство по эксплуатации	1
7.	Свидетельство о метрологической аттестации	1
