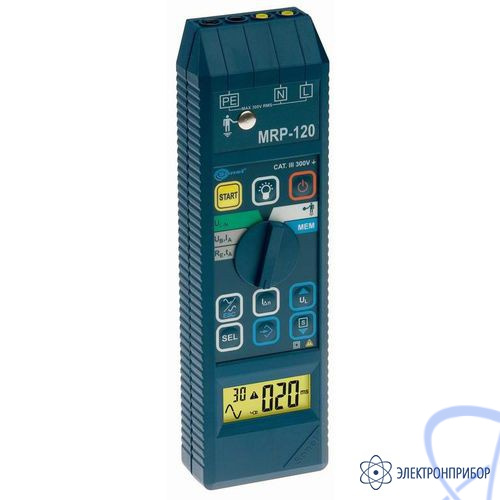

MRP-120 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

20225

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение и область применения:

Измеритель MRP-120 предназначен для измерения параметров устройств защитного отключения (УЗО), являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

Основные характеристики прибора MRP-120:

измерение параметров выключателей дифференциального тока типа АС (тока и времени отключения УЗО);
форма создаваемого тока - синусоидальная;
измерение параметров отключения выключателей дифференциального тока общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания;
выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для выключателей дифференциального тока селективного типа - 12,5 В;
возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
обеспечение защиты от превышения безопасного напряжения во время измерения;
измерение напряжения сети;
память результатов измерений (400 ячеек);
возможность передачи результатов измерений в компьютер.

Основные технические характеристики MRP-120:

Сопротивление входное:

Параметр	Значение
Между зажимами L и N	100 кОм
Между зажимами L и PE	1 МОм
Между зажимами N и PE	1 МОм

Измерение напряжения переменного тока (U_L-n)

Диапазон	Разрешение	Погрешность основная
0 ... 250 В	1 В	± (1% и. в. + 2 ед. мл. разряда)

Измерение напряжения прикосновения (U_B), отнесённого к номинальному дифференциальному току
Диапазон измерения: 10 ... 50 В

Выбранный номинальный ток выключателя	Диапазон отображения	Разрешение	Ток измерения	Погрешность основная
10 мА	0 ... 50 В	0,1 В	4 мА	± (0...10% и. в. + 5 ед. мл. разряда)
30 мА			12 мА	± (0...4% и. в. + 5 ед. мл. разряда)
100 мА			40 мА
300 мА			120 мА
500 мА			200 мА

Измерение времени отключения УЗО (t_A)
Диапазон измерения согласно IEC 61557: от 0 мс до наибольшей отображённой величины

Тип выключателя	Диапазон	Разрешение	Погрешность основная
Общего типа	0 ... 200 мс	1 мс	± (2% и. в. + 1 ед. мл. разряда)
Селективного	0 ... 500 мс	1 мс	± (2% и. в. + 1 ед. мл. разряда)

Точность заданного дифференциального тока: - 0 ... 5%

Измерение тока отключения УЗО (I_A)
Диапазон измерения согласно IEC 61557 - (0,3...1,0)I_Δn

Выбранный номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Погрешность основная
10 мА	3,3 ... 10 мА	0,1 мА	0,3 I_Δn ... 1,0 I_Δn	± 5%I_Δn
30 мА	9,0 ... 30 мА	0,1 мА
100 мА	33 ... 100 мА	1 мА
300 мА	90 ... 300 мА
500 мА	150 ... 500 мА

Возможно начало измерения от положительного либо отрицательного полупериода вынужденного тока утечки
Время протекания измерительного тока - макс. 3200 мс

Измерение активного сопротивления заземляющего устройства (R_E)

Номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Погрешность основная
10 мА	0,01 ... 5,00 кОм	0,01 кОм	4 мА	±(0...+ 10% и.в. + 5 ед.мл.разряда)
30 мА	0,01 ... 1,66 кОм	0,01 кОм	12 мА	±(0...+ 10% и.в. + 3 ед.мл.разряда)
100 мА	1 ... 500 Ом	1 Ом	40 мА	±(0...4% и.в. + 4 ед.мл.разряда)
300 мА	1 ... 166 Ом		120 мА	±(0...4% и.в. + 4 ед.мл.разряда)
500 мА	1 ... 100 Ом		200 мА	±(0...4% и.в. + 3 ед.мл.разряда)

Дополнительные технические характеристики измерителя MRP-120:

Наименование параметра	Значение
Габариты (Ш x В x Г)	230 х 67 х 35 мм
Масса	0,38 кг
Дисплей	жидкокристаллический, 3 цифры высотой 14 мм
Диапазон напряжения, при котором производится измерение УЗО	187...250 В
Номинальная частота сети	50 Гц
Питание	два алкалиновых элемента питания LR6 (размер АА)
Температурный диапазон	0 ... +40°C
Температура хранения	-20 ... +60°C
Температура номинальная	+20 ... +25°C
Температурный коэффициент: для напряжения прикосновения для измерения тока отключения	± 1% измеряемой величины ± ед. мл. разряда / 10°C 0,5% измеряемой величины / 10°C
Время до самовыключения	2 минуты
Стандарт качества	разработка, проект и производство согласно ISO 9001
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40
Прибор выполняет требования норм IEC 61557

№	Наименование	Количество
1.	Прибор	1
2.	Документация	1
3.	Зонд острый с разъемом "банан" черный	1
4.	Провод измерительный 1,2 м с разъемами	1
5.	Провод измерительный 1,2 м с разъёмами	1
6.	Зонд острый с разъемом «банан» желтый	1
7.	Зажим "Крокодил" изолированный черный K01	1
8.	Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRP-XXX, MZC-30X, MIC-3, REN-700)	1

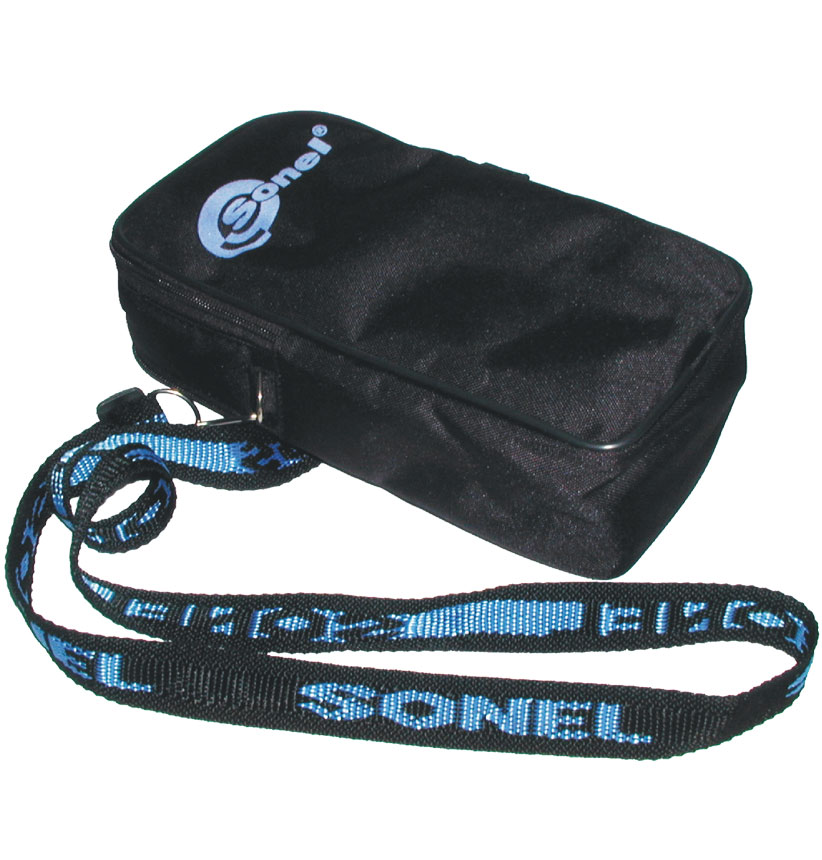

9.	Футляр с ремнём М1	1

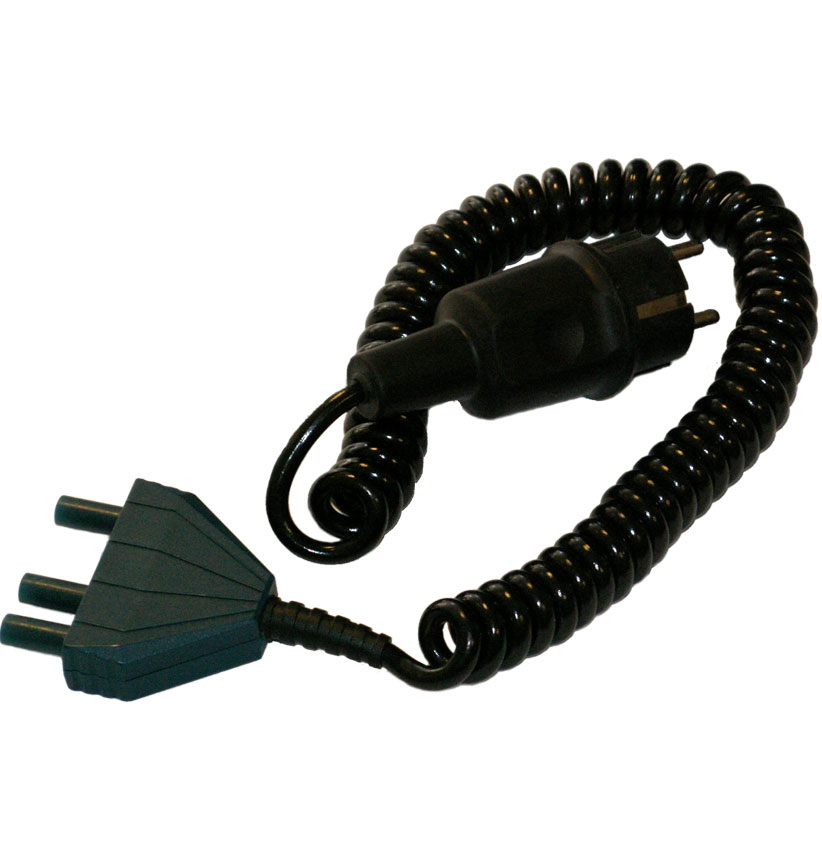

10.	Адаптер с сетевой вилкой UNI-SCHUKO	1

TU-S9

— адаптер интерфейса конвертор USB/последовательный порт

Снят с производства

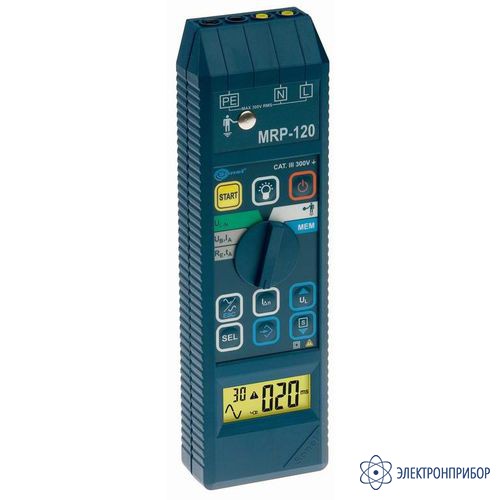

MRP-120 — измеритель напряжения прикосновения и параметров устройств защитного отключения
