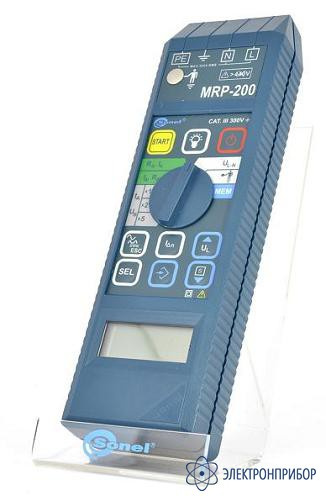

MRP-200 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

20226

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение и область применения:

Измеритель MRP-200 предназначен для измерения параметров устройств защитного отключения (УЗО), являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. В отличие от MRP-120 оснащен дополнительной возможностью - измерение параметров петли короткого замыкания.

Основные характеристики прибора MRP-200:

измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
создаваемый ток - синусоидальный, постоянный пульсирующий и постоянный;
измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания и УЗО;
выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа - 12,5 В;
возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
обеспечение защиты от превышения безопасного напряжения во время измерения;
оценка активного сопротивления петли короткого замыкания и вычисление значения ожидаемого тока короткого замыкания;
память результатов измерений (400 ячеек) и возможность передачи результатов измерений в компьютер.

Основные технические характеристики MRP-200:

Измерение тока отключения УЗО:

1) для дифференциального синусоидального переменного тока

Диапазон измерения согласно IEC 61557 - (0,3...1,0)I_Δn

Номинальный ток выключателя	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	3,3 ... 10 мА	0,3 I_Δn...1,0 I_Δn	±5% I_Δn
30 мА	9 ... 30 мА
100 мА	33 ... 100 мА
300 мА	90 ... 300 мА
500 мА	150 ... 500 мА

2) для дифференциального пульсирующего постоянного тока

Номинальный ток	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	4 ... 20 мА	0,4 I_Δn...2,0 I_Δn	±8 % I_Δn
30 мА	12 ... 42 мА	0,4 I_Δn...1,4 I_Δn	±7% I_Δn
100 мА	40 ... 140 мА
300 мА	120 ... 420 мА

3) для дифференциального постоянного тока

Номинальный ток	Диапазон измерения	Ток измерения	Погрешность основная
10 мА	4 ... 20 мА	0,4 I_Δn...2 I_Δn	±8% I_Δn
30 мА	12 ... 60 мА
100 мА	40 ... 200 мА
300 мА	120 ... 600 мА

Измерение времени отключения (t_A)
Диапазон измерения согласно IEC 61557 - от 0 мс до наибольшей отображённой величины

Тип выключателя	Установленная кратность	Диапазон отображения	Разрешение	Погрешность основная
Общего типа	1 I_Δn	0 ... 200 мс	1 мс	±(2% и.в. + 1 ед.мл.разряда)
	I_Δn	0 ... 150 мс
	5 I_Δn	0 ... 40 мс
Селективного	1 I_Δn	0 ... 500 мс
	2 I_Δn	0 ... 200 мс
	5 I_Δn	0 ... 150 мс

Измерение напряжения прикосновения (U_B), отнесённого к номинальному дифференциальному току
Диапазон измерения согласно IEC 61557 - 10...50 B

Номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Погрешность основная
10 мА	0 ... 50 В	0,1 В	4 мА	±(0...10% и.в. +5 ед.мл.разряда)
30 мА			12 мА	±(0...10% и.в. +5 ед.мл.разряда)
100 мА			40 мА	±(0...4% и.в. +5 ед.мл.разряда)
300 мА			120 мА
500 мА			200 мА

Измерение активного сопротивления петли короткого замыкания (R_s)
Диапазон измерения согласно IEC 61557 - 1,1 Ом....1,99 кОм

Диапазон	Разрешение	Погрешность основная
0,00 ... 9,99 Ом	0,01 Ом	±(5% и.в. + 0,2 Ом)
10,0 ... 99,9 Ом	0,1 Ом	±(5% и.в. + 0,3 Ом)
100 ... 999 Ом	1 Ом	±(5% и.в. + 2 Ом)
1000 ... 1990 ОМ	10 Ом	±(2 % и.в. + 20 Ом)

Отображение тока короткого замыкания (I_к)
Диапазон измерения согласно IEC 61557 - 0,22...200 А

Диапазон	Разрешение	Погрешность основная
0,22 ... 9,99 А	0,01 А	Определяется по основной погрешности активного сопротивления петли короткого замыкания
10,0 ... 99,9 А	0,1 А
100 ... 999 А	1 А
1,00 ... 9,99 кА	0,01 кА
10,0 ... 22,0 кА	0,1 кА

Измерение активного сопротивления заземляющего устройства R_E
Точность задания дифференциального тока - 0 ... 5%

Номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Погрешность основная
10 мА	0,01 ... 5,00 кОм	0,01 кОм	4 мА	±(0...+ 10% и.в. + 5 ед.мл.разряда)
30 мА	0,01 ... 1,66 кОм	0,01 кОм	12 мА	±(0...+ 10% и.в. + 3 ед.мл.разряда)
100 мА	1 ... 500 Ом	1 Ом	40 мА	±(0...4% и.в. + 4 ед.мл.разряда)
300 мА	1 ... 166 Ом		120 мА	±(0...4% и.в. + 4 ед.мл.разряда)
500 мА	1 ... 100 Ом		200 мА	±(0...4% и.в. + 5 ед.мл.разряда)

Дополнительные технические характеристики измерителя MRP-200:

Наименование параметра	Значение
Габариты (Ш x В x Г)	230 х 67 х 35 мм
Масса	0,45 кг
Дисплей	жидкокристаллический, 3 цифры высотой 14 мм
Диапазон напряжения, при котором производится измерение УЗО и петли короткого замыкания	187...250 В
Номинальная частота сети	50 Гц
Питание	два элемента питания LR6 (размер AA), алкалиновые
Температурный диапазон	0 ... +40°C
Температура хранения	-20 ... +60°C
Время до самовыключения	2 минуты
Количество ячеек памяти измерителя	999
Стандартный интерфейс	RS-232
Стандарт качества	разработка, проект и производство согласно ISO 9001
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40
Прибор выполняет требования норм IEC 61557

№	Наименование	Количество
1.	Прибор	1
2.	Документация	1
3.	Провод измерительный 1,2 м с разъёмами «банан» чёрный	1
4.	Провод измерительный 1,2 м с разъемами «банан» желтый	1
5.	Провод измерительный 1,2 м с разъемами «банан» красный	1
6.	Зонд острый с разъемом "банан" красный	1
7.	Зонд острый с разъемом «банан» желтый	1
8.	Зажим "Крокодил" изолированный черный K01	1
9.	Зажим «Крокодил» изолированный жёлтый K02	1
10.	Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRP-XXX, MZC-30X, MIC-3, REN-700)	1
11.	Футляр с ремнём М1	1
12.	Адаптер с сетевой вилкой UNI-SCHUKO	1

TU-S9

— адаптер интерфейса конвертор USB/последовательный порт
