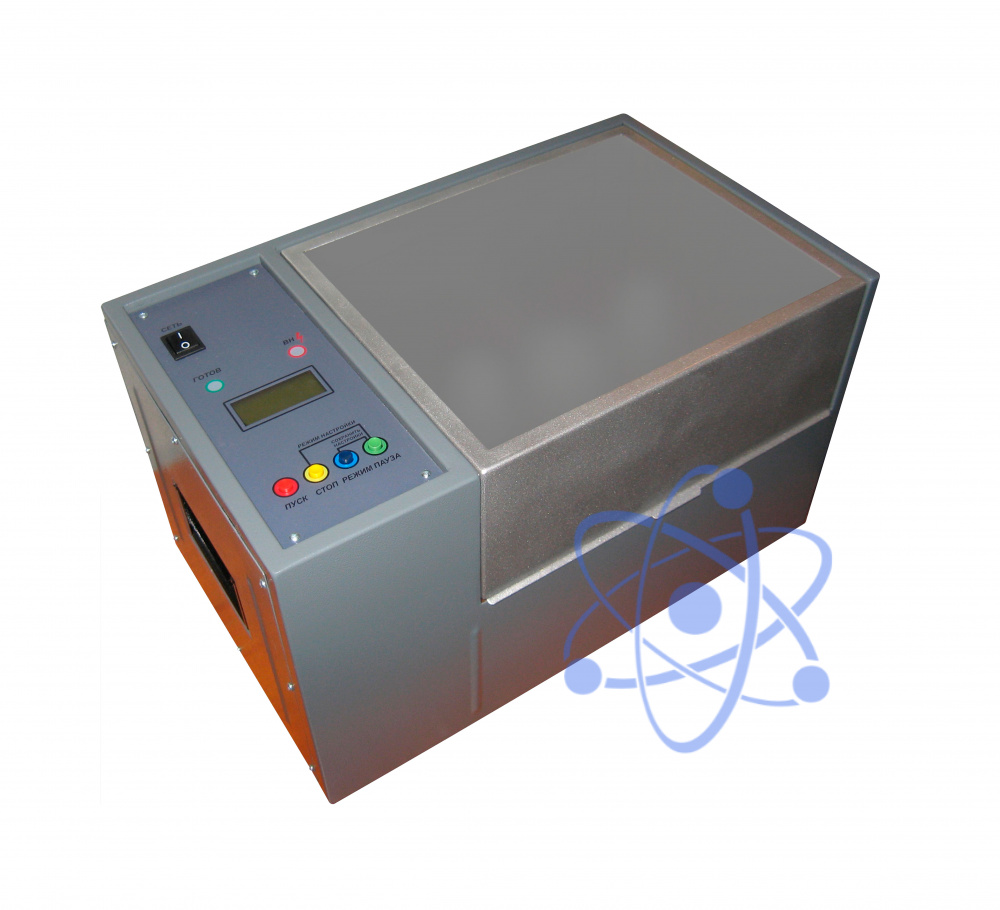

УИМ-90 — установка для испытания масла

УИМ-90 — установка для испытания масла

УИМ-90 — установка для испытания масла


Производитель:
Прочие
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение установки для испытания масла УИМ-90:

Установка для испытания масла УИМ-90, ТУ У33.2-14102968-003-2002, (в дальнейшем именуемая – установка) предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков в соответствии с ГОСТ 6581-75 (СТ СЭВ 3166-81).

Конструкция установки по требованию потребителя может предусматривать наличие встроенного радиоканала, используемого для соединения с персональным компьютером для сохранения, обработки и распечатки результатов испытаний.

Установка является переносным оборудованием.

Технические характеристики установки для испытания масла УИМ-90:

c

Параметр Значение
Диапазон испытательных напряжений (действующие значения), кВ от 10 до 90
Приведенная погрешность измерения испытательного напряжения, % ± 3
Объем измерительной ячейки, см3, не более 400
Напряжение питающей сети однофазного переменного тока, В 220 +15 -10
Частота питающей сети, Гц 50 ± 1
Потребляемая мощность, кВ·А, не более 0,5
Масса, кг, не более 30
Габаритные размеры, мм, не менее 520×335×320
Наименование внешнего влияющего фактора Предельное значение внешнего влияющего фактора
Рабочие условия эксплуатации Предельные условия
Транспортирование Хранение
Температура окружающего воздуха, oC
– Нижнее значение
– Верхнее значение


15
35


минус 25*
55


минус 25*
55
Относительная влажность воздуха,%, не более 80 85 85
Атмосферное давление, мм рт. ст.
– Нижнее значение
– Верхнее значение


630
795


630
795


630
795
Ударная прочность на удары многократного действия
– Пиковое ударное ускорение, м с-2
– Длительность действия ударного ускорения, мс
– Число ударов, шт.
-

30

1
80 – 120
-
Продолжительность непрерывной работы установки 8 час.
Установка функционирует, сохраняет внешний вид и параметры во время и после воздействия на него внешних влияющих факторов, значения которых указаны в таблице.
* Включение установки после длительного пребывания при температуре ниже 5 оC разрешается после предварительной выдержки в течение 4 час при температуре от 15 oC до 35 oС.
Наименование Количество
1 Стенд высоковольтный 1
2 Ячейка измерительная 1
3 Кабель питания 1
4 Пульт дистанционного управления 1
5 Провод заземления 1
6 Тара транспортная 1
7 Шаблон-калибр 1
8 Стержень-активатор 1
9 Перемычка 1
10 Палочки для ручного перемешивания 2
11 Адаптер Bluetooth 1
12 Диск с программой "VirtualUIM" 1
13 Руководство пользователя программой "VirtualUIM" 1
14 Вставка плавкая ВП-1-1-5А ОЮО.480.003ТУ 1
15 Вставка плавкая ВП-1-1-2А ОЮО.480.003ТУ 1
16 Руководство по эксплуатации 1
