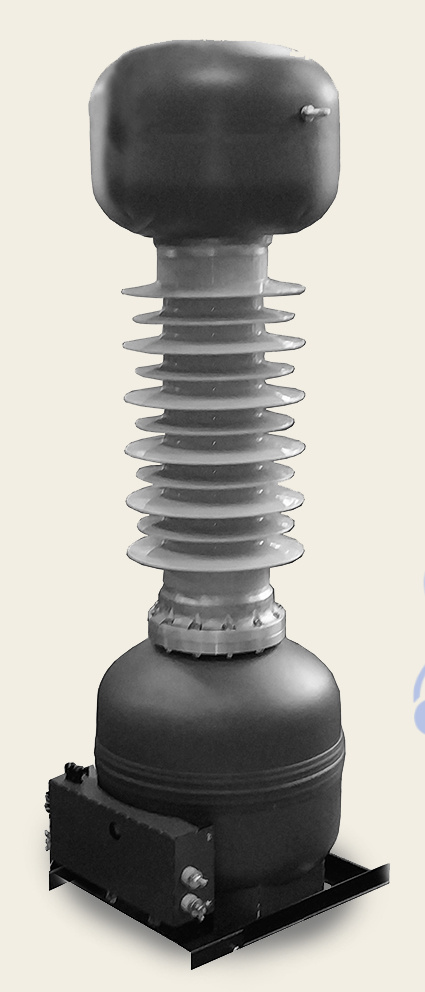

ИОГ-150/18 — испытательный трансформатор

Производитель

Прочие

Гарантия

12 мес

Артикул

43010

Является модификацией ИОГ-150 — испытательный трансформатор

Назначение испытательного трансформатора ИОГ-150:

Трансформаторы серии ИОГ-150 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

Трансформаторы серии ИОГ-150 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

Трансформаторы ИОГ-150 поставляются в двух модификациях ИОГ-150/90 и ИОГ-150/18 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.

Технические характеристики испытательного трансформатора ИОГ-150/18:

Параметр	Значение
Номинальное напряжение обмотки ВН, кВ	150
Максимальное напряжение обмотки ВН при ПВ 10 %, кВ	155
Испытательное напряжение частоты 50 Гц, кВ	165
Номинальное напряжение обмотки низшего напряжения, В	220
Номинальная частота, Гц	50
Установившийся ток к.з., А, не менее	1,8
Напряжение короткого замыкания Uкз, %	6,8
Минимальная емкость нагрузки, нФ	0,0
Максимальная емкость объекта испытаний, нФ	15
Испытательная мощность, кВА: — длительный режим — повторно-кратковременный режим, ПВ 10 %	8,5 18
Максимальная потребляемая мощность, не более, кВА	14
Интенсивность собственных ЧР, пКл, не более	5,0
Номинальное изб. давление элегаза, МПа, не более	0,32
Объем для заполнения элегазом, л	25
Габаритные размеры, мм	400x420x1270
Масса, кг	95
