TFX LV — рефлектометр

TFX LV — рефлектометр

TFX LV — рефлектометр


Производитель:
Seba

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

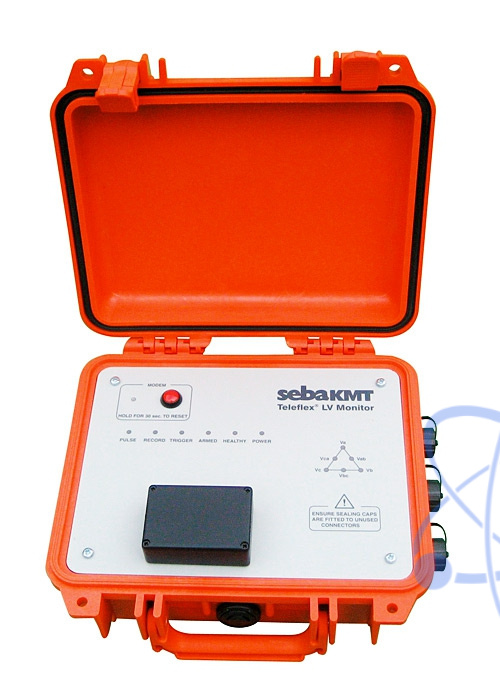

Описание рефлектометра TFX LV

Teleflex LV монитор предназначен для поиска всех типов повреждений низковольтных кабелей, в особенности нестабильных повреждений, представляющих наибольшие трудности в определении. Им можно управлять при помощи переносного ПК через Bluetooth или по телефону (GSM).

В противоположность к другим переносным рефлектометрам, Teleflex LV монитор соединен одновременно с тремя фазами низковольтного кабеля и позволяет пользователю осуществлять TDR-испытания любой комбинации фаз непосредственно рядом с прибором или дистанционно. Питание Teleflex LV монитора осуществляется через трехфазный испытательный кабель, при этом, как минимум, одна фаза должна быть под напряжением.

В Teleflex LV мониторе встроен четырехканальный регистратор переходных процессов (3 x по напряжению, 1 x по току) для регистрации точных данных о типе и поведении нестабильных повреждений. Зарегистрированные регистратором переходных процессов сигналы используются и для определения „триггерных“ условий для TDR-систем, для чего визуализируются искажения напряжения и/или токи перегрузки. При помощи специальной функции синхронизации можно использовать записи переходных волн с двух приборов для поиска мест повреждений.

Благодаря возможности дистанционного управления прибором Teleflex LV монитор его могут подключать к исследуемому кабелю такие сотрудники, которые могут быть даже незнакомы с анализом TDR-форм переходных волн; настройку и обработку результатов может осуществить специалист на центральном пункте управления. Это удобно особенно тогда, когда прибор оставлен в месте измерения, чтобы зарегистрировать (повторное) появление нестабильного повреждения.

Особенности рефлектометра TFX LV

  • Трехфазная, базирующаяся наTDR, система для поиска повреждений
  • Поиск постоянных, переходных и нестабильных дефектов
  • Применение на низковольтных кабелях под напряжением
  • Трехфазный монитор напряжения
  • Разные условия разрешения для визуализации искажения напряжения и/или тока перегрузки
  • Запоминающее устройство для 20 измерений
  • Дистанционное управление через Bluetooth и GSM
  • Удобное программное обеспечение
  • Безопасное соединение посредством измерительных кабелей с высоковольтными предохранителями

Технические характеристики рефлектометра TFX LV

Параметр Значение
Рабочее напряжение / сетевое напряжение 115/230 В 50/60 Гц
Интерфейс Bluetooth; GSM
Регистратор переходных процессов 3 канала по напряжению; 1 канал по току
Запоминающее устройство 20 измерений с 64 TDR-диагр.
10 циклов перем. напряжения
Рабочая температура -10 °C до + 40 °C
Габариты 270 x 250 x 120 мм
Вес 2,8 кг

Представление анализа на компьютере



Наименование Количество
Рефлектометр TFX LV 1
Трехфазный, защищенный измерительный кабель 1
GSM-антенна 1
CD с программным обеспечениеми 1
Инструкция по эксплуатации 1
Сумка для принадлежностей 1
NH нож для съема напр.,контакт.рукоятка для LV монитора 1
