Назначение рефлектометра TDR-420:

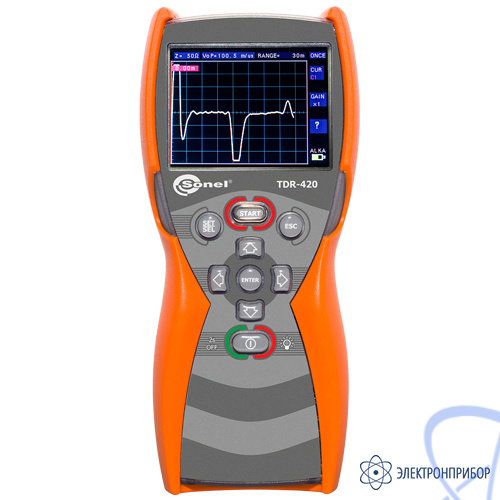

Рефлектометр TDR-420 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. TDR-420 позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.

Функциональные возможности рефлектометра TDR-420:

измерение длины кабеля и определения расстояние до повреждения в диапазоне от 0 до 6000 м;
определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивлени;
графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на жидкокристаллическом дисплее с разрешением 320х240 пикселей;
функция «Помощь» для интерпретации полученного результата в процессе измерения.

Параметр	Значения
Диапазон измерения в метрах	7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000
Выбор диапазона измерения	ручной
Минимальная длина кабеля	4 м
Точность измерения	1% выбранного диапазона *
Разрешение измерения	приблизительно 1% выбранного диапазона
Скорость распространения VoP	15,0…148,5 м/мкс или 10…99 % Vc
Волновое сопротивление кабеля	выбор из значений 25 Ом, 50 Ом, 75 Ом, 100 и 120 Ом
Разрешение ЖК-дисплея	320 x 240
Подсветка ЖК-дисплея	электролюминесцентная
Генератор тонального сигнала	осциллирующий 810 – 1110 Гц
Длительность выходного импульса	3 нс до 3 мкс в зависимости от диапазона
Амплитуда выходного импульса	+5 В в разомкнутой цепи, +1,5 В при нагрузке 50 Ом
Частота генерации импульса	до 3-х сканирования в секунду или один импульс (ONCE)
Питание	элемент питания LR6 (АА) – 4 штуки; элемент питания HR6 (АА) – 4 штуки
Срок службы батареи	не менее 8 часов непрерывного сканирования
Индикация разряда элементов питания	индикатор состояния заряда батареи на дисплее
Автоматическое выключение	1, 3, 5, 10, 15 минут или отключение функции
Рабочая температура	-20°C...+70°C
Температура хранения	-30°C...+80°C
Размеры	221 x 102 x 62 мм
Масса	487 г

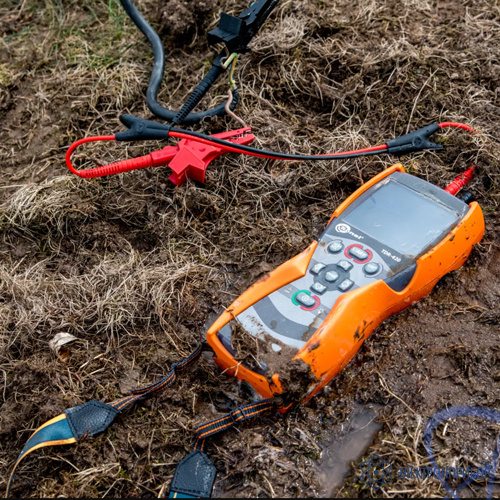

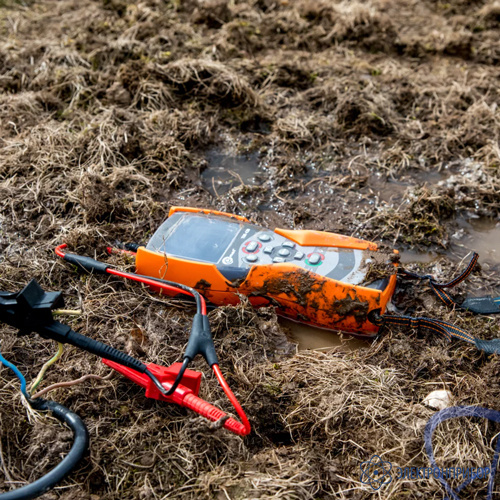

Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP67

* Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.

№	Наименование	Описание	Фото	Количество	Индекс

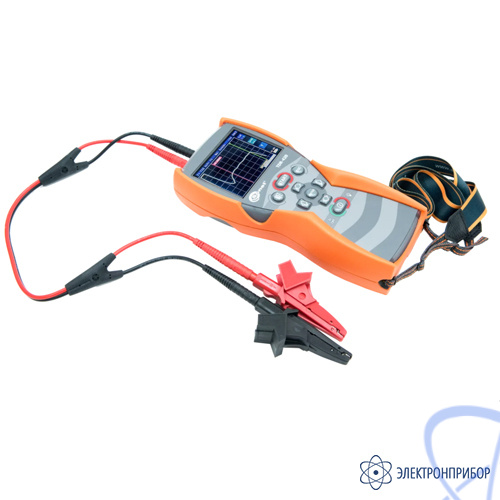

1	TDR-420 - рефлектометр	Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. Позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.		1	WMGBTDR420
2	Двухпроводный соединительный кабель 0,6 м	Двухпроводный соединительный кабель 0,6 м.		1	WAPRZ0X6DZBB
3	Зажим «Крокодил» изолированный красный K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKRORE20K02
4	Зажим «Крокодил» изолированный черный K01	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROBL20K01
5	Ремень для переноски прибора M1	Предназначен для переноски прибора. Возможно повесить на шею.		1	WAPOZSZE4
6	Футляр M6	Предназначен для упаковки и транспортировки прибора.		1	WAFUTM6RU
