Назначение прибора ПКМ-4МЦ:

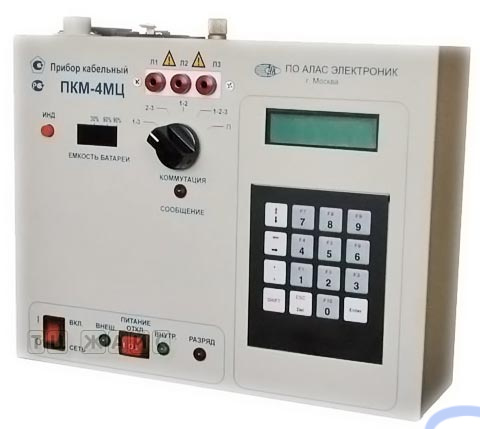

Прибор кабельный малогабаритный мостовой ПКМ-4МЦ предназначен для измерения параметров и обнаружения неисправностей кабельных и воздушных линий связи в стационарных и полевых условиях по схеме автоматического уравновешенного моста постоянного/переменного тока.

Прибор ПКМ-4МЦ измеряет:

  • Электрическое сопротивление шлейфа
  • Электрическое сопротивление изоляции
  • Оммическую асимметрию
  • Электрическую емкость
  • Емкостную асимметрию (качественная оценка)
  • Относительное расстояние до места понижения изоляции (Метод Муррея, Купфмюллера)
  • Относительное расстояние до места обрыва жилы.

Прибор вычисляет и выводит результат в метрических единицах:

  • Расстояние до места понижения электрического сопротивления изоляции
  • Расстояние до места перепутывания жил
  • Длину линии
  • Расстояние до места обрыва жил.

Область применения прибора ПКМ-4МЦ:

Прибор используется для проведения измерений на симметричных высокочастотных и низкочастотных кабельных линиях связи ,а также для измерений на многожильных (больше двух проводов) силовых кабелях как медных, так и алюминиевых. Основное применение - строительство и эксплуатация кабельных линий.

Технические характеристики прибора ПКМ-4МЦ:

Параметр Значения Погрешность, ± %
Электрическое сопротивление шлейфа (0,1 - 10000) Ом 0,4+2000/Rшл
Электрическое сопротивление изоляции (0,1 - 10) МОм
(10,1 - 20000) МОм
5
10
Омическая асимметрия (0,1 - 100) Ом
при Rшл=(100-10000) Ом
0,2+20/Rшл
Электрическая емкость 0,02 - 4000 нФ 2,0+10/С
Емкостная асимметрия 20 пФ - 20 нФ Индикация жилы с большей емкостью
Длина линии 2 м - 99,9 км -
Расстояние до места понижения изоляции при Rп до 10 МОм метры 1,0+50/Ку
Расстояние до места обрыва жилы %, метры 0,6
Расстояние до места перепутывания жил метры 1,75
Индикация Буквенно-цифровая. Двухстрочный ЖКИ-дисплей. Состояние аккумулятора
Эл. питание Сеть переменного тока 220 В, 50 Гц; бортсеть автомобиля 14,2 В; встроенный аккумулятор 12 В
Время непрерывной работы от встроенного аккумулятора Не менее 8 часов
Наличие зарядного устройства Имеется встроенное автоматическое зарядное устройство
Упаковка пластиковый чемодан
Масса с аккумулятором
Масса без аккумулятора
не более 6 кг
не более 4,8 кг
Габариты 300 x 230 x 90 мм
Диапазон рабочих температур от –20 ºС до +40 ºC

Преимущества и особенности эксплуатации (в вопросах и ответах):

  1. Каковы преимущества прибора ПКМ-4МЦ в сравнении с прибором ПКП5?
    • габариты и масса прибора ПКМ-4МЦ значительно меньше, чем у прибора ПКП-5
    • введены функции вычисления, что позволяет получать результаты измерения расстояний в метрических единицах
    • введение в расчётные соотношения температуры, диаметра и материала проводника увеличивает абсолютную точность измерений
    • возможность измерения коэффициента Ку позволяет скорректировать коэффициент К, что в свою очередь приводит к увеличению точности при определении расстояния до места понижения изоляции
    • имеется возможность измерения емкостной асимметрии
    • имеется возможность вычисления расстояния до места перепутывания жил
    • ЖКИ-дисплей применённый в качестве индикатора обеспечивает цифровую индикацию результатов и позволяет работать с прибором в диалоговом режиме
    • При расчете расстояния до места понижения изоляции производится учет участков линии с разным сечением жил (до 8 участков)
    • Прибор выполнен в металлическом корпусе.
  2. Что такое диалоговый режим?
    Диалоговый режим предполагает отображение на дисплее прибора не только цифровой индикации результатов, но и информационных записей различного характера (меню, характеристики, инструкции и т.п. ) в зависимости от режима работы прибора. Режим диалога предполагает однозначную реакцию оператора на сообщения, которые он видит на табло прибора. Это сокращает время выполнения операций при измерениях.
  3. Каким образом задаётся температура кабельной линии?
    При измерениях параметров кабельных линий может быть задана среднестатистическая температура в зависимости от времени года, либо введена заранее известная температура вручную с клавиатуры.
  4. Каков принцип работы прибора ПКМ-4МЦ?
    Прибор ПКМ-4МЦ представляет собой автоматический уравновешенный цифровой мост. Прибор выполнен на базе программируемого микроконтроллера, осуществляющего как полную автоматизацию всего измерительного процесса, так и обработку полученных при измерениях результатов.
  5. Какие напряжения подводятся к измерительным схемам в процессе работы?
    При измерении сопротивлений мостовая схема питается от источника постоянного тока напряжением 180 В.
    В отличие от прибора ПКП-5, где измерение емкостей производится методом вольтметра-амперметра, в приборе ПКМ-4МЦ применяется мостовая схема с питанием от источника переменного тока частотой 25 Гц с размахом напряжения 180 В.
  6. Что такое коэффициенты К и Кu? Для чего нужна корректировка коэффициента К при определении расстояния до места понижения изоляции?
    Коэффициент К показывает отношение длины участка линии до места пониженной изоляции к длине всей линии.
    Коэффициент Кu показывает отношение сопротивления утечки условно исправной жилы к сопротивлению утечки неисправной жилы.
    При определении расстояния до места понижения изоляции используется метод Муррея, который заключается в образовании петли из неисправной и условно исправной жил, а питание моста организуется через сопротивление утечки.
    При Ku > 400 сопротивление утечки условно исправной жилы не влияет на результат измерений.
    При Ku < 400 используется метод двух односторонних измерений в режимах короткого замыкания и холостого хода и производится коррекция коэффициента К, для исключения влияния на результат измерения величины сопротивления утечки условно исправной жилы.
  7. Каково влияние величины коэффициента К на точность результатов измерения?
    При малых значениях коэффициента К (5% и менее) погрешность измерения возрастает, поэтому необходимо провести еще одно измерение с противоположного конца линии.
  8. Возможно ли получение неверных результатов измерения при наличие на линии наведенных напряжений?
    Мостовая измерительная схема балансируется по разности сигналов, поступающих с соответствующих цепей, образующих плечи моста. Если к одной их этих цепей приложена сторонняя э.д.с., показания прибора будут искажены.
Наименование Количество
Прибор "ПКМ-4МЦ" 1
Комплект измерительныйх проводов 1
Кабель питания "бортсеть" 1
Зарядное устройство ЗУ-05 1
Кабель сетевой 1
Кофр для укладки прибора 1
Руководство по эксплуатации 1
