Назначение согласующего устройства для предварительного определения мест высокоомных повреждений МИР MIM:
Присоединительное устройство МИР MIM применяется для предварительного определения мест высокоомных повреждений. Для того чтобы реализовать метод колебательного разряда по напряжению необходимо совместное использование присоединительного устройства МИР MIM, с генератором высоковольтных импульсов HVA2000 и рефлектометром МИР305.

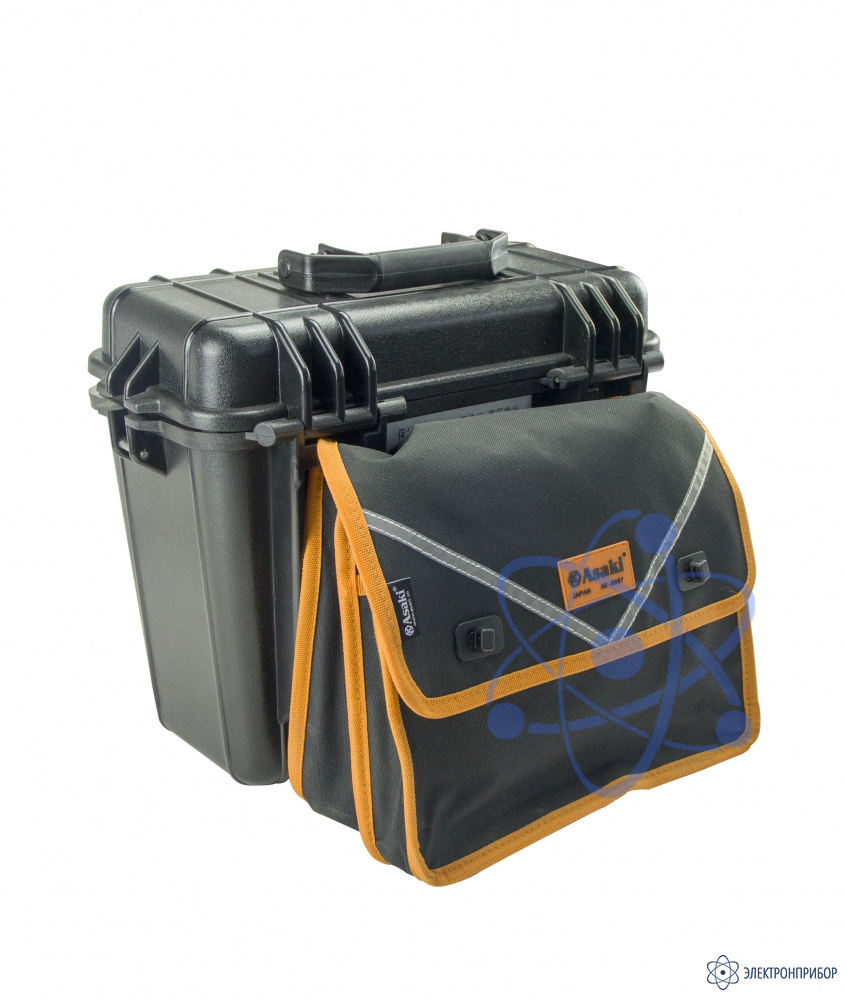

Одной из отличительных характеристик данного прибора является то, что его компактное исполнение в кейсе с ручкой и на колесах позволяет с легкостью производить транспортировку устройства в самые труднодоступные места. Также в приборе реализованы беспрожиговые методы, что позволяет данному оборудованию доукомплектовать ЭТЛ, где данные методы не реализованы.
Преимущества МИР MIM:
- Компактное исполнение в ударопрочном кейсе;
- Возможность совместной работы с генератором высоковольтных импульсов HVA2000 и рефлектометром МИР305;
- Беспрожиговые методы;
- прост и понятен в подключении и работе.
При импульсно-дуговом методе происходит прохождение импульсного разряда от генератора высоковольтных импульсов через присоединительное устройство МИР MIM, что в свою очередь создает дуговой разряд в месте пробоя. С помощью подключенного рефлектометра МИР305 на рефлектограмме отчетливо видно место короткого замыкания. При анализе рефлектограмм можно определить расстояние до места повреждения.
