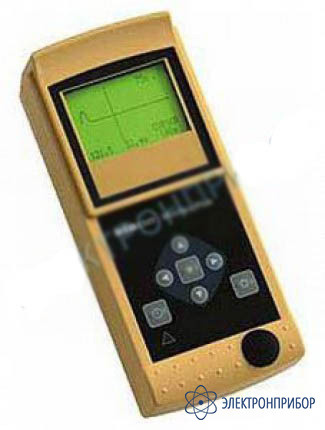

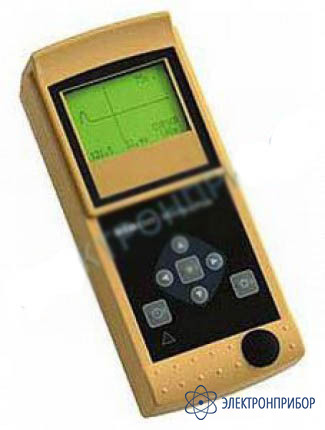

Назначение рефлектометра Miniflex Plus TDR:
Для определения места повреждения Miniflex использует испытанный метод импульсно-рефлекторного измерения. В кабель направляют подходящие для этой цели импульсы. Импульсы проходят по проводу и отражаются от места повреждения. Исходя из величины и формы эхо-сигнала можно обнаружить место и характер повреждения. Промежуток времени между отправкой импульса и отражением соответствует времени распространения импульса до места повреждения и обратно. По времени распространения импульса можно точно определить расстояние до повреждения.
Измерение расстояния в приборе осуществляется при помощи курсора. Miniflex имеет автоматическое усиление отражения и возможность выбора ширины импульса в зависимости от условий измерения. Таким образом могут быть обнаружены места повреждения, которые находятся достаточно далеко.
Особенности рефлектометра Miniflex Plus TDR:
- Рефлектометр предназначен для определения мест повреждения в силовых кабелях, а также в кабелях телекоммуникации (TP, CATV, CCTV, LAN) до 3 км;
- Возможность выбора между автоматическим и ручным усилением;
- Возможность выбора скорости распространения;
- Простота обслуживания, малые габариты и прочность;
- LCD-дисплей с подсветкой;
- Автоматическая регулировка ширины импульса;
- Экономный режим работы (автоматическое отключение через 5 минут);
- Режим работы на батареях или аккумуляторе по выбору;
- Регулировка выходного полного сопротивления;
- Встроенное зарядное устройство;
- Интерфейс USB для подключения прибора к ПК;
- Программное обеспечение входит в стандартный комплект поставки.
