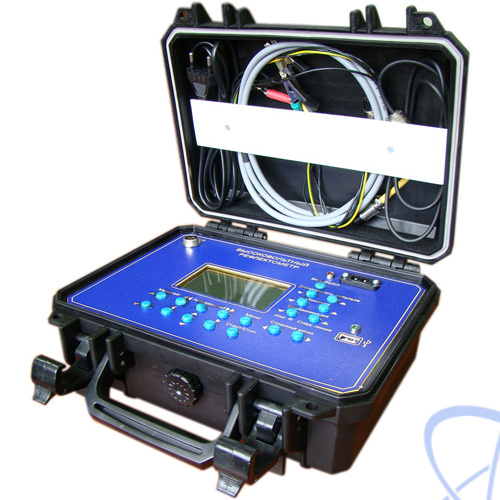

ИСКРА-4 — рефлектометр высоковольтный осциллографический

Производитель

Гарантия

12 мес

Артикул

50440

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение рефлектометра высоковольтного осциллографического ИСКРА-4:

Рефлектометр высоковольтный осциллографический ИСКРА-4 предназначен для определения расстояния до места повреждения кабелей электроснабжения.

Прибор позволяет:

обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до мест обрыва или короткого замыкания;
запоминать, хранить и обрабатывать результаты измерений;
в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 15,3 км (35 км) при всех видах повреждений без использования предварительного полного прожига изоляции.

Рефлектометр ИСКРА-4 позволяет определять расстояние до места пробоя кабеля используя низкое и высокое напряжение при помощи методов:

TDR (низковольтный импульсный метод);
ICE (высоковольтный метод колебательного разряда со связью по току);
Decay (высоковольтный метод колебательного разряда со связью по напряжению);
ARC (высоковольтный импульсно-дуговой метод).

Технические характеристики рефлектометра высоковольтного осциллографического ИСКРА-4:

Параметр	Значение
Максимальное измеряемое расстояние до места повреждения, км	15,3 (35*)
Минимальное измеряемое расстояние до места повреждения, м	3
Дискретность измерения, м	0,5
Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом: - амплитуда, кВ - длительность фронта, мкс, не более - длительность импульса, мкс, не менее	от 3 до 25; 0,15; 2
Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом: - амплитуда, В, не менее - длительность фронта, мкс, не более - длительность импульса, мкс	5; 0,02; 0,05-10
Наибольшее рабочее напряжение датчика импульсного напряжения, кВ	60
Погрешность измерения расстояния до места повреждения на высоком напряжении	зависит от режима измерения и от пробивного напряжения повреждённого участка¹
Время непрерывной работы	8 часов
Срок службы рефлектометра	не менее 5 лет
Габаритные размеры рефлектометра, мм	280х240х125
Габаритные размеры датчика ДИН-1, мм	290х180х50
Габаритные размеры датчика ДИТ-1, мм	110х65х45
Габаритные размеры сумматора, мм	60х80х20
Масса рефлектометра, кг	3
Масса датчика ДИН-1, кг	0,7
Масса датчика ДИТ-1, кг	0,2
Масса сумматора, кг	0,1

*по индивидуальному заказу, без изменения стоимости прибора.

Примечние:
¹ В случае измерения расстояния на высоком напряжении в режимах «заплывающего пробоя», холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км. Точность измерений очень сильно зависит от точности, установленного в приборе коэффициента укорочения КУ (скорость распространения волны напряжения в кабеле. Для силовых кабелей этот параметр не нормируется. Кроме того, нередки случаи, когда часть кабельной линии проложена другим типом кабеля, имеющего иной коэффициент укорочения).

№	Наименование	Количество
1	Рефлектометр высоковольтный ИСКРА-4	1
2	Датчик импульсного напряжения ДИН-1	1 (или 2 по требованию заказчика*)
3	Датчик импульсного тока ДИТ-1	1
4	Кабель соединительный низковольтный, длина 1,5 м	1
5	Кабель соединительный коаксиальный, длина 0,4 м	1
6	Руководство по эксплуатации	1
7	Комплект кабелей и разъемов	1
8	Сумматор	1

* Второй датчик поставляется по дополнительному заказу за отдельную плату.
