Назначение анализатора 6000:
Многофункциональная система для тестирования телефонных линий. Совмещает в себе приборы диагностики и определения месторасположения дефектов кабелей. Состоит из мультиметра, многофункционального времяимпульсного рефлектометра, локатора для поиска дефектов изоляции кабелей, измерителя уровня шума и специального устройства для идентификации парных кабельных жил.
Специалисты по тестированию телефонных линий используют анализатор 6000 для выявления неисправностей кабелей в аналоговых и цифровых телефонных сетях.

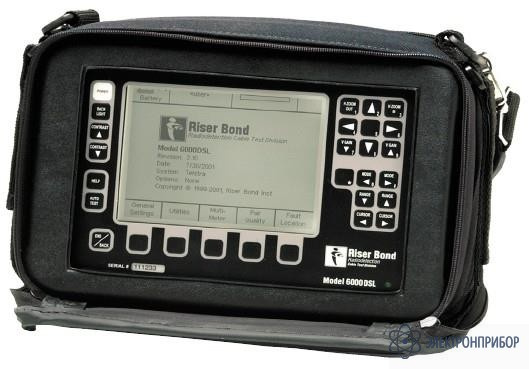

RD 6000 - многофункциональный прибор для тестирования, который объединяет в себе функции диагностики и локации неисправностей, и включает в себя: мультиметр; полнофункциональный времяимпульсный рефлектометр (TDR); локатор неисправностей, связанных с изменением величины сопротивления (RFL); тестер сопротивления изоляции (IR) и измеритель баланса пар и уровня шумов. Специалисты по тестированию телефонных линий используют Model 6000 для определения неисправностей в обычных (голосовых) кабелях и в кабелях для высокоскоростной передачи данных.
В режимах мультиметра, тестера сопротивления изоляции, измерителя баланса пар и уровня шума Model 6000 используется для определения типа неисправности, положение которой может быть определено в режиме TDR или RFL. Прибор может быть использован для определения полных и частичных разрывов, коротких замыканий с высоким и низким сопротивлением, наличия воды, отводов, катушек нагрузки, плохих стыков, неисправных разъемов и других повреждений кабелей.
Мультиметр позволяет измерять переменное и постоянное напряжение до 400 В, напряжение батарей от 2 до 400 В и сопротивление до 2 кОм. Встроенный мост предоставляет возможность измерений в 3 и 4 проводном режиме. Тестер изоляции работает в диапазоне до 100 МОм. Рефлектометр, входящий в состав анализатора 6000, не уступает по своим возможностям и точности измерений модели RD3300. Вся информация хранится в памяти прибора и может быть быстро распечатана.
Все результаты отображаются на графическом ЖК-дисплее с разрешением 320х240 точек. Дисплей обладает повышенной четкостью, а встроенная электролюминесцентная подсветка делает его пригодным для использования в помещениях с недостаточным освещением и даже в темноте. Управление осуществляется с помощью удобных кнопок с четкой маркировкой, расположенных на передней панели прибора.
Питание прибора осуществляется от аккумулятора. Одного полного заряда аккумулятора достаточно для 6 часов работы рефлектометра. В комплект поставки входят зарядное устройство, жесткая сумка для транспортировки, перемычка для закоротки линии и руководство пользователя. Анализатор 6000 способен работать в диапазоне температур от 0 до +60 оС. Максимально допустимая влажность составляет 95% без конденсации влаги.
