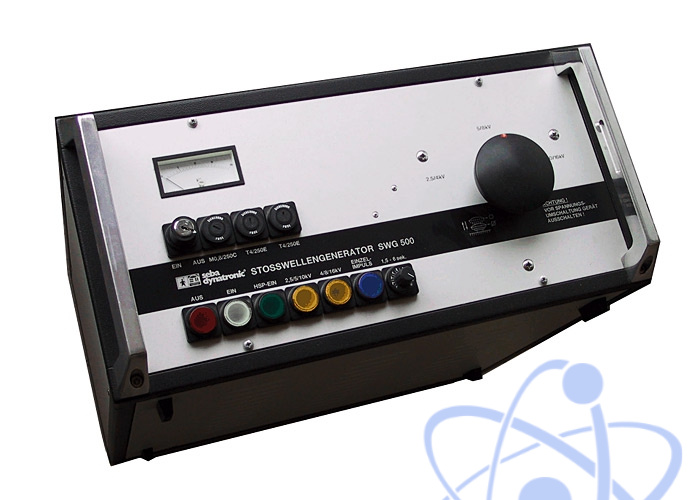

Назначение генератора ударных волн SWG 500

Генератор ударных волн SWG 500 наряду с рефлектометрами является главной составной частью любого поиска повреждений кабелей. Его можно использовать как для предварительной, так и для точной локализации повреждений.

Предварительная локализация

При предварительной локализации используются методы блуждающих волн и предварительная локализация рефлектометрами, при которой различают пассивный, полуактивный и активный метод.

ICE – метод развязки по току
(ICE-метод = оборудование импульсного тока)

Этот метод особенно хорошо подходит для поиска повреждений в протяженных кабелях с вязкой пропиткой и влажных муфт.

В месте повреждения генератором ударных волн зажигается пробой, который вызывает переходную, т.е. распространяющуюся, многократно отраженную, блуждающую волну между повреждением и генератором ударных волн. Эта блуждающая волна регистрируется индуктивным устройством связи в рефлектометре Teleflex. Длина полной волны колебания соответствует прямому расстоянию до повреждения.

В каждом стандартном генераторе ударных волн с мощностью импульса от 1000 Дж встроено устройство связи для регистрации этой переходной волны тока.

ARM –метод отраженного высоковольтного импульса (измерение отраженной дуги)

Все методы предварительной локализации отраженного импульса имеют преимущество в плане очень четкого результата измерения, который, в принципе, соответствует изображению обычной рефлектометрии. Эти методы являются самыми предпочтительными методами в области поиска повреждений. Различия возникают лишь вследствие разных технологий, которые конструктивно могут быть относительно просто осуществленны, что дает и преимущества в весе. Более сложные технологии – более мощные, но требуют встраивания в измерительную систему.

Самый простой метод - это пассивный ARM-метод. (Раньше этот метод назывался методом стабилизации электрической дуги или KLV- методом кратковременной электрической дуги). Этот метод увеличивает время разрядки генератора и время горения пробоя через последовательное сопротивление в цепи разрядки.

При полуактивном ARM-методе вследствие индуктивности увеличивается время разрядки. Индуктивность не оказывает влияние на величину напряжения, благодаря чему можно легче обнаружить повреждения с высоким напряжением зажигания.

Точная локализация повреждений

Для точного определения места повреждения кабелей необходима точная локализация, так как предварительная локализация прибором Telefl ex дает лишь абсолютное расстояние до повреждения. Так как положение и трасса кабеля под землей известна условно, то и фактическое место повреждения также будет определено лишь условно. Чтобы свести до минимума землянные работы и повреждения поверхности грунта, необходима точная локализация.

Благодаря прямой разрядке генератора ударных волн и в этом случае в месте повреждения возникает пробой. Вследствие прямого подключения эта разрядка происходит очень быстро и вызывает громкий хлопок, который на поверхности можно легко локализовать соответствующим акустическим приемником digiPHONE+.

При этом важно всегда использовать имеющуюся максимальную импульсную мощность, т.к. соотношение громкости и энергии разряда пропорциональны. Для этого все SWG генераторы ударных волн фирмы SebaKMT имеют регулируемые уровни импульсов.

В данном случае действует известное правило: W = 0,5 x C x U².
