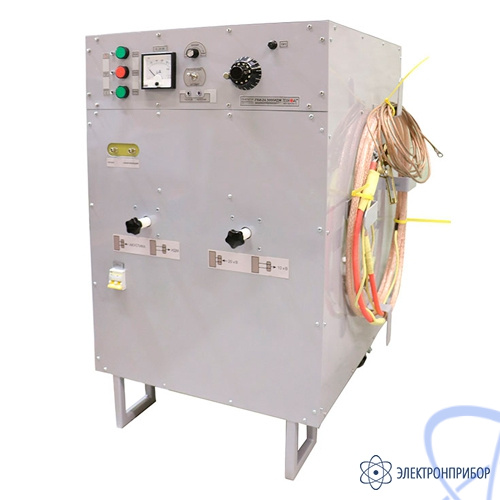

ГВИ-24.3000ИДМ — генератор высоковольтный импульсный

Производитель

ТЕХНО-АС

Гарантия

12 мес

Артикул

64741

Сертификат дилера

pdf

В наличии на центральном складе 1 шт.

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

Генератор высоковольтный импульсный ГВИ-24.3000ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

Описание генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра. В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме. Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.

Технические характеристики генератора высоковольтного импульсного ГВИ-24.3000ИДМ:

Параметр	Значение
Напряжение питания	220 В ± 10%, 50 Гц
Максимальный ток, потребляемый из сети, А	10
Максимальное напряжение импульса, В	Ступень 1: 0...9500±500 Ступень 2: 0...19000±1000
Максимальная энергия импульса на каждой ступени, Дж	2880
Регулирование напряжения импульса	Плавное
Регулировка периода импульса, с	3...15
Определение расстояния до места повреждения кабеля импульсно-дуговым методом	Совместно с рефлектометром, поддерживающим данную функцию (Рейс-305, Рейс-405, TDR-107, TDR-109 и другие)
Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150: - температура окружающей среды - относительная влажность - атмосферное давление	от +1°С до +35°С; не более 80% при +35°С; от 630 до 830 мм.рт.ст.
Масса силового блока, кг, не более	130

№	Наименование	Количество
1	Силовой блок со встроенными органами управления	1
2	Провод заземления	1
3	Высоковольтный кабель	1
4	Руководство по эксплуатации	1
