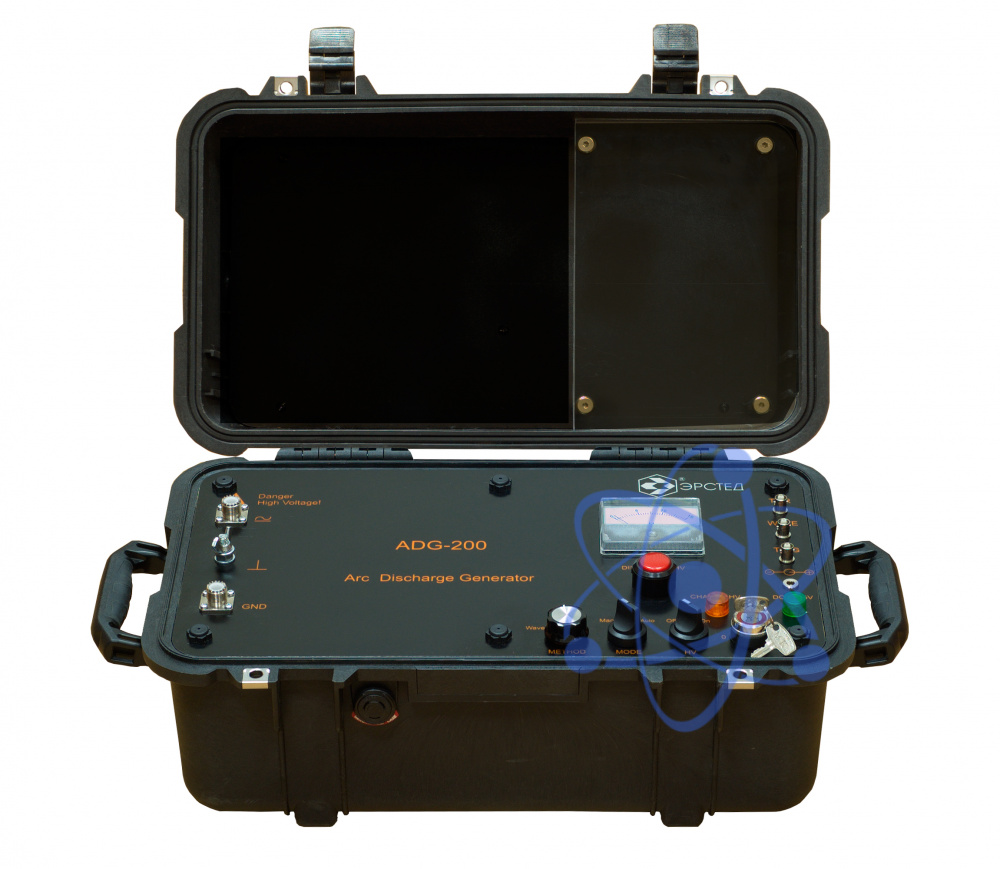

ADG-200-2 СКАТ-М — генератор дуговых разрядов

ADG-200-2 СКАТ-М — генератор дуговых разрядов

ADG-200-2 СКАТ-М — генератор дуговых разрядов


Производитель:
ЭРСТЕД
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение генератора дуговых разрядов ADG-200-2 СКАТ-М:

Генератор дуговых разрядов ADG-200-2 СКАТ-М предназначен для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407/ TDR-107/TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.

Методы измерений генератора дуговых разрядов ADG-200-2 СКАТ-М:

Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных (> 1 кОм) повреждений - нарушений изоляции на силовых кабелях:

  • Импульсно-дуговой метод - ИДМ (ARM, метод кратковременной дуги);
  • Метод колебательного разряда по току — МКР (ICE, метод волны тока).

Особенности генератора дуговых разрядов ADG-200-2 СКАТ-М:

  • Полностью автономное питание;
  • Малые габариты - комплекс свободно умещается в багажник легкового автомобиля;
  • Небольшой вес.

Технические характеристики генератора дуговых разрядов ADG-200-2 СКАТ-М:

Параметр Значение
Диапазон регулировки выходного напряжения 0…10 кВ
Ступени выходного напряжения 4 кВ, 10 кВ
Режимы заряда Прямой заряд кабеля до пробоя (AUTO),
Заряд встроенного конденсатора (MANUAL)
Максимальная запасенная энергия 200 Дж
Время затягивания дуги 1...10 мс (зависит от внешних условий)
Минимальный интервал времени между последовательными разрядами Определяется оператором, но не менее 20 с
Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают На разъеме TDR — 60 В;
На разъеме WAVE – 120 В;
На разъеме TRIG – 20 В
Питание Автономное – аккумулятор 12 В, 12 А/ч
Количество полных зарядов встроенного накопительного конденсатора при полностью заряженном аккумуляторе 100
Диапазон рабочих температур -20...+40 °С
Габаритные размеры 520х350х300 мм
Масса, не более 26 кг
Наименование Количество
1. Генератор дуговых разрядов ADG-200-2 СКАТ-М 1
2. Зарядное устройство 1
3. Комплект высоковольтных проводов с зажимами «Крокодил» для подключения к кабелю 2
4. Ключ замка блокировки 2
5. Руководство по эксплуатации 1
6. Разрядник ~3.5 кВ для проверки генератора 1
