АКУ-01 — генератор ударных волн

Назначение генератора ударных волн АКУ-01:

Генератор ударных волн предназначен для накапливания энергии и подачи на силовые кабеля импульсов высокого напряжения с целью локализации места повреждения высоковольтных кабелей акустическим методом.

Описание генератора ударных волн АКУ-01:

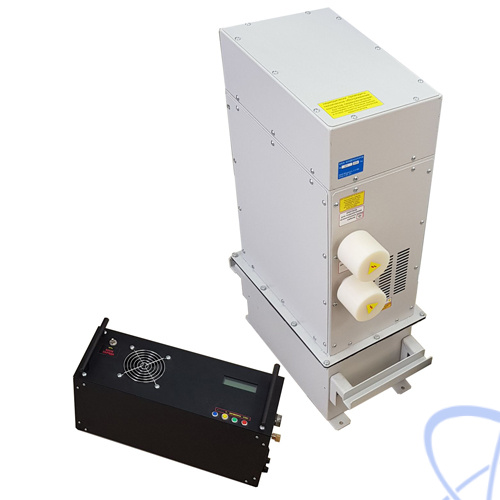

АКУ-01 представляет собой блок коммутации, совмещенный с блоком конденсаторов и блок заряда с пультом управления, ЖКИ-дисплеем с индикацией режимов, напряжения и времени. АКУ-01 может использоваться как отдельная установка и в составе передвижной электротехнической лаборатории.

АКУ-01 выпускается в двух модификациях АКУ-01 5 кВ и АКУ-01 10 кВ.

Особенности генератора ударных волн АКУ-01:

Автоматический и ручной режим управления;
Определение отсутствия разрядов в кабеле;
Принудительное воздушное охлаждение блоков;
Наличие 2-х незаземленных силовых выводов, генератора ударных волн.

Технические характеристики генератора АКУ-01:

Параметр	АКУ-01 5 кВ	АКУ-01 10 кВ
Выходное постоянное напряжение заряда	от 0 до 5000 В	от 0 до 10000 В
Энергия импульса	2000 Дж
Максимальный выходной ток	500 мА
Время паузы	Диапазон от 0 до 99 сек; программируемый, дискретный с шагом 1 с
Потребляемая мощность	Не более 2000 Вт
Входное напряжение сети	220 +/-10% , 50 Гц
Температурный режим работы	-30 до +40 °С
Расстояние между блоком заряда и блоком конденсаторов	До 2,5 м
Габаритные размеры c блоком заряда	480 х 230 х 160 мм
Габаритные размеры c блоком конденсаторов	530 х 290 х 670 мм
Масса блока заряда	10 кг
Масса блока конденсаторов	52 кг

№	Наименование	Количество
1	Блок заряда	1
2	Блок конденсаторов	1
3	Кабель высоковольтный L-2,5 м	1
4	Кабель соединительный	1
5	Кабель питания сетевой	1
