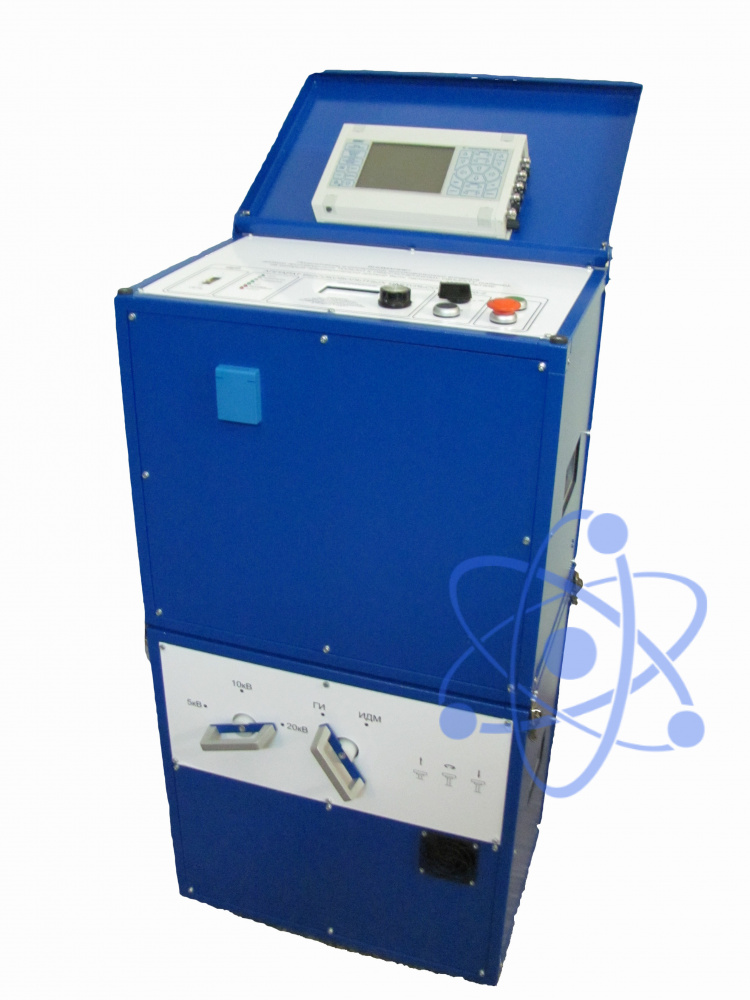

АВИ-20-2 — переносной аппарат высоковольтных импульсов

АВИ-20-2 — переносной аппарат высоковольтных импульсов

АВИ-20-2 — переносной аппарат высоковольтных импульсов


Производитель:
Прочие

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение переносного аппарата высоковольтных импульсов АВИ-20-2

Аппарат высоковольтных импульсов АВИ-20-2 (ударный генератор) предназначен для:

  • генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
  • измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра «РЕЙС-305»;
  • измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ;

Отличительные особенности переносного аппарата высоковольтных импульсов АВИ-20-2

  • высокая запасаемая энергия;
  • мощный искровой разряд в месте повреждения;
  • разделен на два блока, которые при работе устанавливаются один на другой;
  • можно перевозить в легковом автомобиле.

Условия применения переносного аппарата высоковольтных импульсов АВИ-20-2

Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях: температура окружающей среды от минус 30°С до плюс 40°С;
относительная влажность до 80% при температуре плюс 25°С;
атмосферное давление 530÷800 мм рт. ст.

Технические характеристики переносного аппарата высоковольтных импульсов АВИ-20-2

Параметр Значение
Напряжение питания 220В частотой 50Гц
Максимальная пиковая потребляемая мощность не более 3кВА
Максимальное выходное постоянное напряжение 0-5кВ и 0-10кВ и 0-20кВ (в трех диапазонах)
Максимальная запасаемая энергия во всех диапазонах 2000 Дж
Период следования импульсов в автоматическом режиме 3с и 6с
Габаритные размеры блока управления БУ АВИ-20-2 520х350х540мм.
Габаритные размеры блока высоковольтного БВ АВИ-20-2 520х350х570мм.
Масса блока управления 60кг.
Масса блока высоковольтного 50кг.
Наименование Количество
1. Блок управления БУ АВИ-20-2 1
2. Блок высоковольтный БВ АВИ-20-2 1
3. Кабель питания 1
4. Кабель соединительный межблочный 1
5. Провод заземления 1
6. Кабель соединительный высоковольтный 6м 1
7. Струбцины 3
8. Панель защитная 1
9. Паспорт 1

Дополнительно (за отдельную стоимость) к комплекту поставляется: Узел связи по току УТ
