Назначение аппарата АВДМ-5:

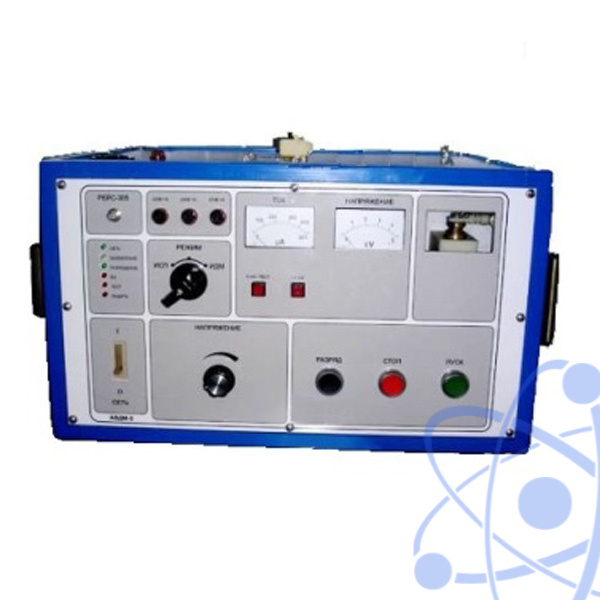

Аппарат высоковольтный АВДМ-5 предназначен для проведения испытаний изоляции проводов и кабелей связи, а также низковольтных силовых кабелей повышенным выпрямленным напряжением и определения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра РЕЙС-305.
Условия эксплуатации аппарата АВДМ-5:
- Температура воздуха от минус 30 ºС до плюс 40 ºС;
- Относительная влажность до 80 % при температуре плюс 25 ºС;
- Атмосферное давление 530 - 800 мм рт. ст.
Устройство и принцип работы аппарата АВДМ-5:
Аппарат высоковольтный АВДМ-5 конструктивно состоит из трех частей, объединенных общим корпусом:
- Высоковольтного испытательного аппарата;
- Импульсного генератора;
- Адаптера дугового разряда.
Контроль выходного напряжения ведется по системе измерения высокого напряжения, которая всегда индицирует амплитудное значение выходного напряжения.
Контроль выходного тока в режиме "ИСПЫТАНИЕ" ведется по аналоговому миллиамперметру с тремя пределами измерения - 50 мА, 5 мА и 0,5 мА. При этом предел 50 мА включен постоянно, а для включения других двух пределов необходимо нажать соответствующие кнопки.
При выключении высокого напряжения или срабатывании защиты по току (45+-3мА) замыкатель внутри блока заземляет высоковольтный вывод. При этом разряд объекта испытания (кабеля) происходит через разрядное сопротивление и контролируется по киловольтметру.
Кнопка "5мА" с фиксацией имеет еще одно назначение - включает режим "ТЕСТ". В этом случае срабатывание защиты по току происходит при 5÷7 мА.
Рабочее положение аппарата АВДМ-5 - вертикальное.
