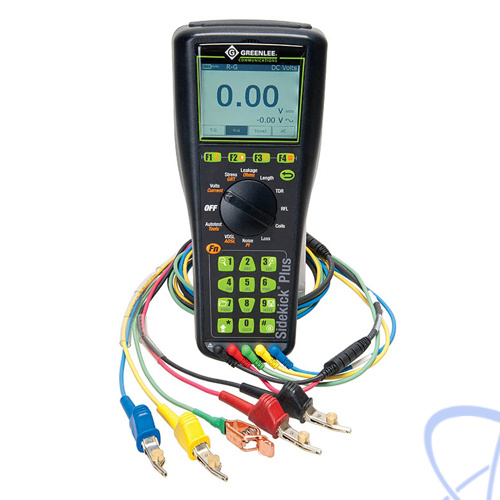

Описание анализатора DSL Greenlee Sidekick Plus 1155-5012:
Greenlee Sidekick Plus 1155-5012 – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.
Модель Greenlee Sidekick Plus 1155-5012 ориентирована на диагностику комплексных повреждений абонентской линии и подготовку ее к внедрению DSL технологии (в том числе и по технологии Bonding и Vectoring)
Она способна выявить и локализовать все кабельные повреждения не зависимо от места их возникновения, измерить уровень внешних наводок, шумов и затухания в широком частотном диапазоне. Опираясь на результаты исследования медной линии и параметры реально сформированного совместно с DSLAM канала передачи данных, Sidekick Plus 5012 позволяет легко устранить неисправности и обеспечить бесперебойную работу цифровой абонентской линии.
Высококачественное исполнение и оптимально подобранные функциональные возможности, делают Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.
Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Greenlee Sidekick Plus 1155-5012. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.
Функции анализатор DSL Greenlee Sidekick Plus 1155-5012:
- Постоянного и переменного напряжения в линии;
- Тока шлейфа между АВ, АС, ВС;
- Сопротивления изоляции и сопротивления шлейфа;
- Емкость АВ, АС, ВС
- Сопротивления заземления;
- Затухания сигнала;
- Уровня наведенных шумов;
- Спектра сигнала и шума;
- Анализирует спектр сигнала и шума в частотном диапазоне до 35 МГц;
- Анализирует импульсные шумы в частотном диапазоне до 30 МГц;
- Оценивает длину кабеля, используя погонное значение емкости.
Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Greenlee Sidekick Plus предусмотрено:
- Автоматическое тестирование параметров нажатием одной кнопки;
- Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test);
- Счетчик Пупиновских катушек;
- Импульсный рефлектометр для локализации:
- Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей;
- Плохого контакта в муфте;
- Обрыва жилы или пары;
- Параллельного отвода;
- Пупиновской катушки;
- Замокшего участка в кабеле;
- Плавающих повреждений (кратковременного замыкания или пропадания контакта);
- Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Крометого, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента;
- Кабельный мост. Удобный инструмент для диагностики:
- Высокоомных и низкоомных замыканий между жилами кабеля и на землю;
- Обрыва пары, жилы или оболочки;
- Повышенного контакта в муфте.
Сервисные функции анализатор DSL Greenlee Sidekick Plus 1155-5012:
- Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plusможет быть использован индуктивный щуп);
- Генератор опорного сигнала для измерения затухания: мощность от +14 до –20 dBm; частотный диапазон 200 Гц - 4,4МГц;
- Опция имитации абонентского ADSL и VDSL модема (на обратном конце необходимо подключение линии к DSLAM). В этом режиме анализатор отображает следующие характеристики сформированного канала передачи данных:
- Текущая скорость соединения;
- Максимальная скорость соединения;
- Пропускная способность;
- Соотношение «сигнал/шум»;
- Мощность сигнала;
- Затухание сигнала;
- Задержка сигнала;
- Отображение ошибок и сигналов тревоги
- Построение графика соотношения бит/тон, сигнал/шум;
- Проведение тестирования высокого уровня (Ping, трассировка маршрутаHTTP и FTP).
- Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля;
- Справочник кабелей;
- Телефонная книга;
- Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
- Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
- Предоставление результатов измерений в аналоговом и цифровом виде;
- Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС);
- Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии.
