| Частотный диапазон |
9 кГц…1,6 ГГц |
| Разрешение |
1 Гц |
| Температурная стабильность источника опорной частоты |
± 2,5х10-6 |
| Изменение погрешности источника опорной частоты |
± 1х10-6/год |
| Частота опорного генератора |
10,000000 МГц |
| Разрешение частотного маркера |
± полоса обзора / (количество точек развертки-1) |
| Погрешность измерения частоты |
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
| Разрешение счетчика частоты |
1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Полоса обзора |
Нулевая, 100 Гц...максимальная частота прибора |
| Погрешность полосы обзора |
± полоса обзора / (количество точек развертки-1) |
Плотность фазовых шумов
(20...30ºС, центральная частота=1 ГГц) |
<-80 дБн/Гц @ 10 кГц;
<-100 дБн/Гц @ 100 кГц;
<-107 дБн/Гц @ 1 МГц |
| Полоса пропускания ПЧ (-3 дБ) |
10 Гц… 500 кГц (с шагом 1-10), 1 МГц, 3 МГц |
| Полоса пропускания ЭМИ фильтров (-6 дБ ) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Избирательность фильтров по уровням |
<5:1 |
| Погрешность установки полосы пропускания ПЧ |
±5% |
| Полоса пропускания видео |
1 Гц … 3 МГц |
| Диапазон измерения уровня |
Уровень собственных шумов … +20 дБм |
| Предусилитель (9 кГц…1,5 ГГц) |
20 дБ |
| Максимальный уровень на входе |
50 В (постоянное напряжение)
+30 дБм усредненная непрерывная мощность |
Средний уровень шумов (типично)
нормировано к 1 Гц |
без предусилителя:
1 МГц…1 ГГц: <-140 дБм (тип.), -130 дБм;
1 ГГц…1,6 ГГц: <-138 дБм (тип.), -128 дБм
с предусилителем:
1 МГц…1 ГГц: <-160 дБм (тип.), -150 дБм;
1 ГГц…1,6 ГГц: <-158 дБм (тип.), -148 дБм |
| АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ, центральная частота≥100 кГц,) |
без предусилителя ±0.4 дБ (тип), ±0.8 дБ;
с предусилителем ±0.5 дБ (тип), ±0.9 дБ |
| Аттенюатор (20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 1~40 дБ) |
Предел ослабления: 0…40 дБ, с шагом 3 дБ |
| Погрешность переключения: ±0,5 дБ |
| Абсолютная амплитудная погрешность (20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=10 кГц, пиковый детектор, аттенюатор=10 дБ) |
без предусилителя (входящий сигнал = -20 дБм) ±0.4 дБ;
с предусилителем (входящий сигнал = -40 дБм) ±0.5 дБ |
| Опорный уровень |
Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм |
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-10 дБ, предусилитель выкл.) |
-65 дБн |
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц) |
TOI: +10 дБм |
| Остаточные искажения (входящий терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С) |
<-85 дБм |
| Паразитные помехи на входе (входящий сигнал на смесителе = -30 дБм, 20 °С...30 °С) |
<-60 дБн |
| Логарифмическая шкала |
1 дБ…255 дБ |
| Линейная шкала |
0 до опорного уровня |
| Количество графиков |
5 |
| Тип детектора |
Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, среднее напряжение, квазипиковый |
| Операции над графиками |
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения |
дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт |
| Диапазон |
10 мс...3000 с (нулевой обзор);
10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 1,6 ГГц) |
| Аудио демодулятор |
Частотный диапазон: 100 кГц...1,6 ГГц;
Тип модуляции АМ/ЧМ |
| Измерения АМ модуляции |
Частотный диапазон 100 кГц...1,6 ГГц |
| Диапазон модуляции 20 Гц ...100 кГц |
| Глубина модуляции 5%...95% |
| Измерения ЧМ модуляции |
Частотный диапазон 100 кГц...1,6 ГГц |
| Диапазон модуляции 20 Гц ...100 кГц |
| Девиация частоты 20 Гц...200 кГц |

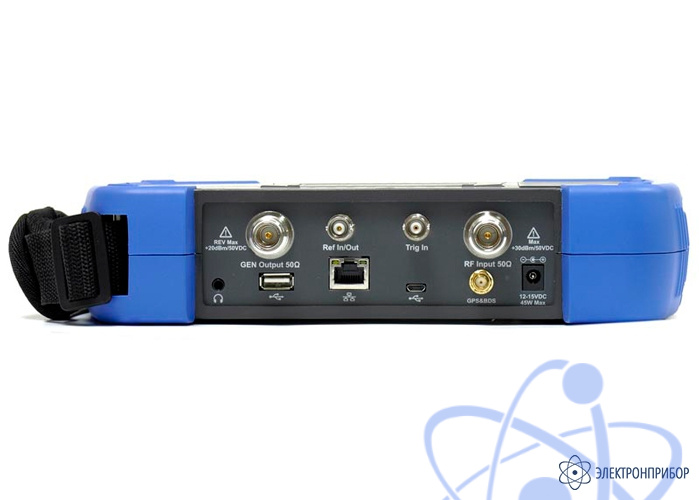

| ВЧ вход |
Импеданс 50 Ом;
Соединитель типа N (female) |
| Вход опорного генератора 10 MГц |
Импеданс 50 Ом;
Соединитель типа BNC female;
Амплитуда 0 дБм... +10 дБм |
| Выход трекинг-генератора |
Импеданс 50 Ом;
Соединитель типа N (female) |
| Вход внешнего запуска |
Соединитель типа BNC female;
TTL уроень |
| Интерфейсы |
USB Host;
USB Device (Micro USB);
LAN (10/100 Base, RJ-45);
выход на наушник |
| Источник запуска |
свободный, видео, внешний |
| Режим |
непрерывный, однократный |

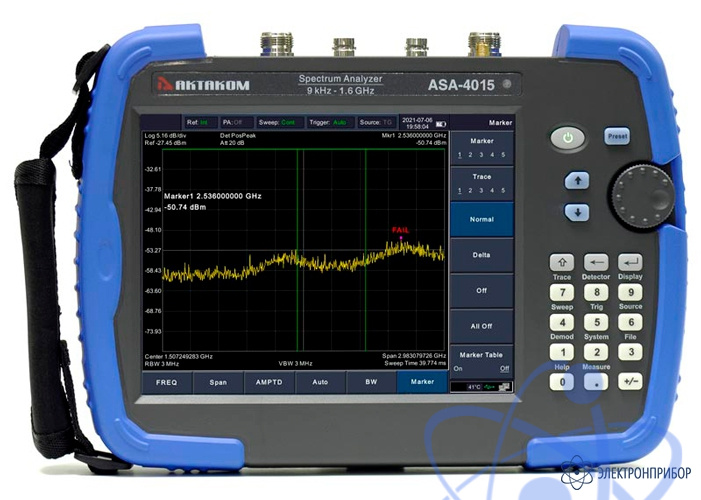

| Дисплей |
Сенсорный цветной TFT ЖК, размер 8" (1024х768) |
| Напряжение питания |
сетевой адаптер 220 В, Li-ion батарея (4-6 часов непрерывной работы) |
| Рабочая температура |
0 ºC …40 ºC |
| Габаритные размеры |
265 х 190 х 58 мм |
| Масса |
2,5 кг |
