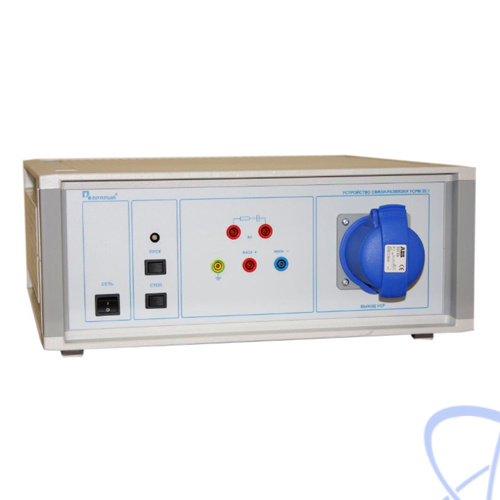

скрыть информациюУстройство связи-развязки УСРМ 20.1 (УСР) предназначено для ввода микросекундных импульсных помех большой энергии (МИП) в цепи электропитания однофазного переменного и постоянного тока от испытательного генератора ИГМ 4.1 в соответствии с ГОСТ Р 51317.4.5-99, МЭК 61000-4-5.
| Параметр | Значение |
| Номинальное напряжение питания испытуемого ТС: | |
| переменное фазное, частотой 50 Гц (действующее значение), В | 0÷250 |
| постоянное напряжение, В | 0÷300 |
| Максимальный потребляемый ток испытуемого ТС, подключаемого к УСР, А | 20 |
| Максимальная амплитуда вводимых импульсных помех, кВ | 4.4 |
| Индуктивность дросселей развязки, мГн | не менее 1.5 |
| Ёмкость конденсатора связи, мкФ | 18 ± 2 |
| Сопротивление резистора связи, Ом | 10 ± 1 |
| Уровень напряжения помехи на сетевых входах УСР для цепей, подвергаемых воздействию, относительно максимальной амплитуды применяемых испытательных импульсов, % | не более 15 |
| Уровень напряжения перекрестной помехи на сетевых входах УСР для цепей, не подвергаемых воздействию, относительно максимальной амплитуды применяемых испытательных импульсов, % | не более 15 |
| Уровень напряжения перекрестной помехи на выходе УСР для цепей, не подвергаемых воздействию, относительно максимальной амплитуды применяемых испытательных импульсов, % | не более 15 |
| Габаритные размеры, мм | 570 х 434 х 172 |
| Напряжение питания от сети переменного тока (50 Гц), В | 220 |
| Потребляемая мощность, Вт | не более 20 |
| Масса, кг | не более 15 |
| № | Наименование | Количество |
| 1 | Устройство связи-развязки УСРМ 20.1 | 1 |
| 2 | Сетевой кабель | 1 |
| 3 | Коммутационный кабель синий | 1 |
| 4 | Коммутационный кабель красный | 2 |
| 5 | Плавкий предохранитель 1 А | 1 |
| 6 | Разъем кабелей питания | 2 |
| 7 | Паспорт | 1 |
