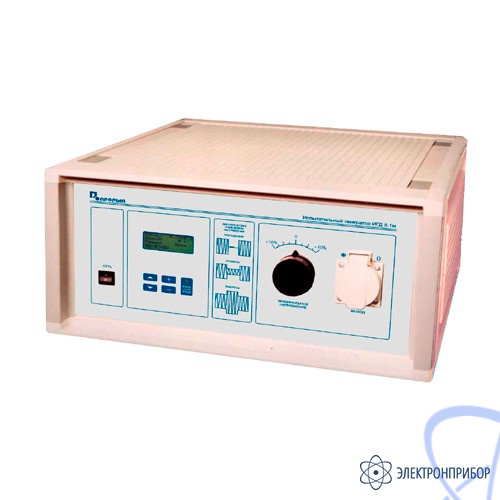

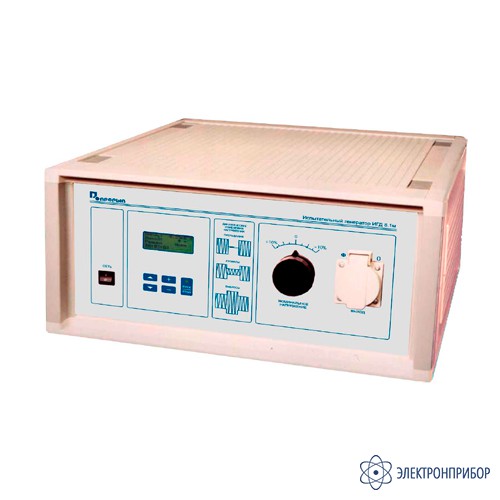

скрыть информациюИспытательный генератор ИГД 8.1м предназначен для создания нормированных динамических изменений напряжения сети электропитания (прерываний, провалов и длительных прерываний) при проведении испытаний технических средств (ТС), питающихся от однофазной сети 220В 50Гц, ГОСТ 30804.4.11-2013, ГОСТ Р 50009-2000, (IEC 30804-4-11:2000).
| Параметр | Значение |
| Максимальный ток, потребляемый испытуемым ТС от сети при напряжении 220В | 10 А |
| Выходное напряжение при провалах: | |
| 80% Uном | 176 В |
| 70% Uном | 154 В |
| 40% Uном | 88 В |
| Выходное напряжение при прерываниях 0% Uном | менее 1 В |
| Диапазон регулировки при установке Uном | не менее ±10% |
| Изменение выходного напряжения при изменении тока нагрузки: | |
| от 0 до 8 А при выходном напряжении 220В | не более 5% от Uном* |
| от 0 до 10 А при выходном напряжении 176В | не более 5% от Uном* |
| от 0 до 11.5 А при выходном напряжении 154В | не более 5% от Uном* |
| от 0 до 20 А при выходном напряжении 88В | не более 5% от Uном* |
| Установка длительности ДИН | от 10мс (1 полупериод) до 99000 мс (9900 полупериодов) |
| Установка периода ДИН | от 20мс (2 полупериода) до 99980 мс (9998 полупериодов) |
| Установка фазы начала и конца ДИН | от 0 до 315° с шагом 45° |
| Погрешность установки фазы начала и конца ДИН | не более 10° (0.56мс) |
| Величина выбросов при ступенчатом изменении выходного напряжения при сопротивлении нагрузки 100 Ом | не более 5% Uном |
| Время нарастания и спада выходного напряжения при его ступенчатом изменении при сопротивлении нагрузки 100 Ом | от 1 до 5 мкс |
| Пиковый нагрузочный ток при выходном напряжении 220В | не менее 500 А* |
| Погрешность измерения выходного напряжения, не более | ±(0.01Uизм+0.2В) |
| Погрешность измерения выходного тока, не более | ±(0.01Iизм+0.1А) |
| Потребляемая мощность | не более 20 Вт |
| Габаритные размеры | 450 мм x 434 мм x 214 мм |
| Масса | не более 14 кг |
Примечание: характеристики отмеченные знаком (*) обеспечиваются при величине полного сопротивления сети электропитания в месте подключения ИГ не более 0.3 Ом.
| № | Наименование | Количество |
| 1 | Испытательный генератор ИГД 8.1м | 1 |
| 2 | Сетевой кабель | 1 |
| 3 | Предохранитель 10А | 2 |
| 4 | Предохранитель 1А | 2 |
| 5 | Паспорт | 1 |
