Технические характеристики комплекса ПИКА-ИКС:
| Электрическое сопротивление токопроводящих жил |
Ом |
4 – 1400 |
Относительная
± 0,2 % |
ГОСТ 7229-76 |
| Асимметрия жил в рабочей паре |
Ом
% |
0 – 20
0 – 10 |
Относительная
± 0,2 % |
ГОСТ 7229-76 |
| Рабочая ёмкость в рабочей паре |
нФ |
2 – 500 |
Относительная
±0,5 |
ГОСТ 27893-88 |
| Сопротивление изоляции |
ГОм |
0.004 – 200 |
Относительная
± 10 % |
ГОСТ 3345-76 |
| Переходное затухание на ближнем конце Ао и защищённость на дальнем конце Аз кабеля между рабочими парами на фиксированной частоте синусоидальной формы 1000 Гц (кроме Аз) и на любой частоте в диапазоне 40-1024 кГц с дискретностью установки 8 кГц для Ао и 40 – 2048 кГц с шагом 16кГц для Аз. |
дБ |
40 – 90 |
Абсолютная
± 1 дБ |
ГОСТ 27893-88 |
| Затухание в рабочих парах a на фиксированной частоте синусоидальной формы 1000 Гц и на любой частоте в диапазоне 40-1024 кГц с дискретностью установки 8 кГц |
дБ |
0 – 50 |
Абсолютная
± 0,5 дБ |
ГОСТ 27893-88 |

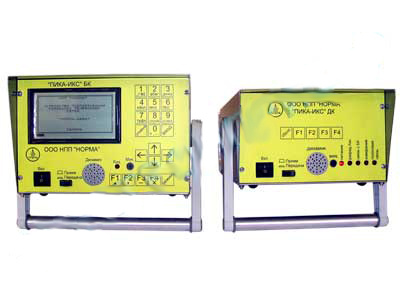

Портативный комплекс состоит из 2-х блоков:
- блок ближнего конца – ПИКА-ИКС БК
- блок дальнего конца – ПИКА-ИКС ДК
Габаритные размеры ПИКА-ИКС БК – 240х150х370 мм, масса – 5,2 кг.
Габаритные размеры ПИКА-ИКС ДК – 210х130х370 мм, масса – 3,5 кг.
Блок ПИКА-ИКС БК является ведущим и содержит:
- на передней лицевой панели двадцать одну кнопку для ввода цифровой, буквенной и режимной информации, ЖКИ-индикатор (240х128), микрофон, динамик, кнопку Прием-передача и тумблер питания;
- на задней панели выходной разъем коммутатора измеряемых пар и разъем порта RS-232 для программирования комплекса и трансляции накопленной базы измерений в персональный компьютер;
- внутри блока расположены узлы микропроцессорного управления, измерения всех параметров, схему автономного питания и устройство речевой и цифровой связи между блоками.
Блок ПИКА-ИКС ДК содержит:
- на лицевой панели ряд светодиодных индикаторов режимов работы, микрофон, динамик, кнопку Прием-передача и тумблер питания;
- на задней панели выходной разъем автоматического коммутатора цепей испытываемого 10-ти парного кабеля;
- внутри содержит устройство речевой и цифровой связи, второй генератор параметров влияния и схему автономного питания блока.
Блоки ПИКА-ИКС БК и ПИКА-ИКС ДК своими 10-ти парными подключающими устройствами подключаются к 10-ти парному пучку испытываемого кабеля соответственно к его ближнему и дальнему концу. На действующей линии Последней мили они подключаются соответственно к плинтам распределительной коробки (РК) и распределительного шкафа или кросса АТС.
Портативный комплекс имеет два режима работы:
Ручной режим – предназначенный в основном для метрологической поверки и диагностики неисправностей;
Автоматический режим – предназначенный для автоматического измерения заданных электрических параметров во всех парах и во всех их комбинациях на 10-ти парном испытываемом кабеле, при минимальном участии операторов.
Автономное питание комплекса обеспечивается от встроенных аккумуляторов. Среднее время непрерывной работы без подзарядки аккумуляторов в режиме измерений – 10 часов, а в режиме ожидания – 125 часов.
Запоминающее устройство комплекса позволяет сохранять результаты измерений как минимум по 50-ти испытываемым кабелям. Речевая и цифровая связь между блоками ПИКА-ИКС БК и ПИКА-ИКС ДК производится по одной автоматически выбранной паре испытываемого кабеля.
Машинное время испытания одного 10-ти парного кабеля по полной программе, включая измерение сопротивления изоляции, максимальных значений рабочего затухания и минимальных значений параметров влияния в диапазоне частот 40-2048 кГц, не превышает 15-ти минут.
