Назначение анализатора AnCom A-7/533200/307:
Анализатор AnCom A-7/533200/307 ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и является новым анализатором в линейке AnCom A-7.
Прибор предназначен для проведения измерений в полосе частот до 1 МГц в системах ВЧ-связи по ЛЭП и до 4 МГц в системах связи по распределительным кабельным сетям PLC:
- ВЧ-трактов (в том числе составных): без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
- оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
- оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
- аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.
Достоинства анализатора AnCom A-7/533200/307:
- Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
- Управление анализатором посредством нетбука (входит в комплект поставки);
- Максимальный уровень выходного сигнала +24 дБм (на 75 Ом) при максимальном уровне гармонической помехи до +35 дБм;
- Автоматическое управление коммутацией при выборе в программе соответствующего режима работы;
- Измерение импеданса ВЧ-тракта и ВЧ-оборудования на всех видах ЛЭП;
- Синхронизация измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА;
- Измерение длительности и периода следования импульсов синхронизации; 2- и 4-проводное подключение;
- Ручной и автоматический (по сценарию) режим;
- Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии);
- Подсистемы нормирования, протоколирования и представления результатов;
- Пакетный режим - управление анализатором средствами программного обеспечения пользователя;
- Метрологические и пользовательские характеристики позволяют использовать анализатор вместо приборов ET-100, ET-90, ET-70;
- Интеллектуальная система контроля и управления системой питания и заряда аккумуляторов;
- Скорость обмена данными между анализатором и нетбуком увеличена до 921600 бит/с;
- Контроль температуры и автоматическое отключение при перегреве согласующих резисторов (75 Ом) генератора и измерителя;
- Удаленное обновление программного обеспечения.
Анализатор AnCom A-7/533200/307 оснащен режимом СуперСел, что существенно повышает эффективность проведения измерений:
- сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц);
- уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений;
- проведение измерений в условиях высокого уровня помех;
- расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.
Конструктивное исполнение анализатора AnCom A-7/533200/307:
- Анализатор встроен в транспортный контейнер (14x29x34 см);
- Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
- Для подключения анализатора к объекту измерений используются соединительные кабели и принадлежности (входят в комплект поставки и располагаются в транспортном контейнере);

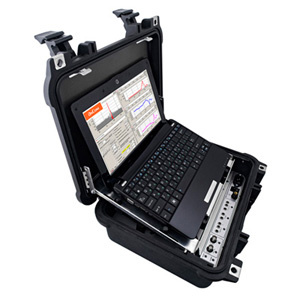

- Управляющий нетбук расположен на металлическом выдвижном кронштейне;
- Питание: 220 В/50 Гц и встроенный аккумулятор (не менее 5 часов работы).
- Вес (с транспортным контейнером и принадлежностями): 7 кг.
