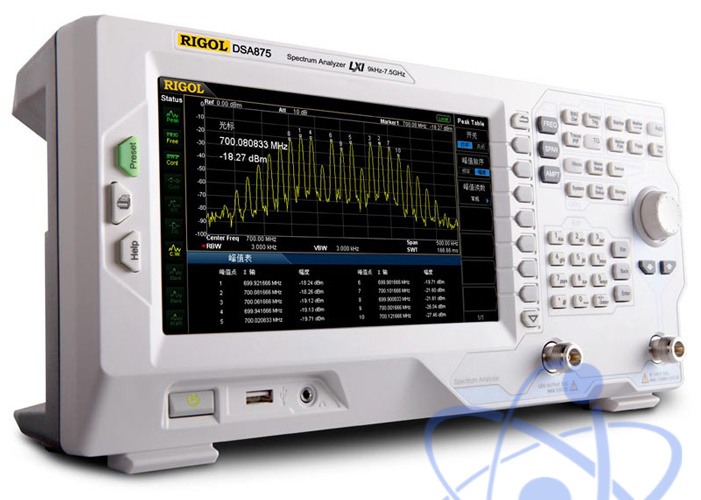

| Частотный диапазон |
9 кГц…7,5 ГГц |
| Разрешение |
1 Гц |
| Температурная стабильность источника опорной частоты |
± 5х10-7 |
| Изменение погрешности источника опорной частоты |
± 1х10-6/год |
| Погрешность измерения частоты |
Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
| Полоса обзора |
Нулевая, 100 Гц…7,5 ГГц |
| Погрешность полосы обзора |
± полоса обзора / (кол.точек развертки-1)
|
| Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц) |
<-98 дБн/Гц @ 10 кГц
|
| Полоса пропускания ПЧ (-3 дБ) |
10 Гц… 1 МГц, с шагом 1-3-10 |
| Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI) |
200 Гц, 9 кГц, 120 Гц |
| Избирательность фильтров по уровням (60дБ/3 дБ) |
<5:1 |
| Погрешность установки полосы пропускания ПЧ |
<5% |
| Полоса пропускания видео |
1 Гц … 3 МГц, с шагом 1-3-10 |
| Диапазон измерения уровня |
Уровень собственных шумов … +20 дБм |
| Максимальный уровень на входе (аттенюатор 30 дБ) |
50 В постоянная составляющая
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровень |
Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл., нормализован к 1Гц |
без предусилителя:
9 кГц...100 кГц: <-120 дБм
100 кГц…5 МГц: <-135 дБм, типично -138 дБм
5МГц…3.2 ГГц: <-140 дБм, типично -144 дБм 3,2 ГГц…6 ГГц: <-136 дБм,
типично -140 дБм
6 ГГц…7,5 ГГц: <-131 дБм, типично -135 дБм
с предусилителем:
9 кГц...100 кГц: <-152 дБм
100 кГц…5 МГц: <-152 дБм, типично -155 дБм
5МГц…3.2 ГГц: <-157 дБм, типично -161 дБм 3,2 ГГц…6 ГГц: <-153 дБм, типично -157 дБм
6 ГГц…7,5 ГГц: <-148 дБм, типично -152 дБм
|
Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя:
100 кГц….3,2 ГГц: < 0,5 дБ, <0,3 дБ типично
3,2 ГГц...7,5 ГГц: < 0,7 дБ, <0,3 дБ типично
с предусилителем (опция PA-DSA875):
100 кГц….3,2 ГГц: < 0,7 дБ, <0,3 дБ типично
3,2 ГГц...7,5 ГГц: < 0,9 дБ, <0,3 дБ типично
|
| Аттенюатор |
Предел ослабления:
0…30 дБ, с шагом 1 дБ |
Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ):
< 0,3 дБ |
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
± 0,3 дБ |
| Установка опорного уровня |
Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ |
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры |
Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <0,8 дБ |
Гармонические искажения 2-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх. уровень = -20 дБ) |
SHI : +45 дБм |
Интермодуляционные искажения 3-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх. уровень = -20 дБ) |
TOI: +11 дБм , типично +15 дБм |
| Комбинационные искажения |
<-60 дБн |
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-90 дБм, <-100 дБм, типично |
| Логарифмическая шкала |
1 дБ…200 дБ |
| Линейная шкала |
0 до опорного уровня |
| Количество точек |
601 |
| Количество графиков |
3 + основной |
| Тип детектора |
Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
Quasi-peak (DSA800-EMI) |
| Операции над графиками |
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения |
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Диапазон |
1 мс… 1500 с (нулевой обзор)
20 мкс ….7500 с (100 Гц ≤ полоса обзора ≤ 7,5 ГГц)
запуск: непрерывный, однократный |
| Усиление (100 кГц...7,5 ГГц) |
17 дБ (номинальное) |
| ВЧ вход |
Соединитель N-типа (female); 50 Ом |
| Другие входы/выходы |
Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female) |
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровень |
USB Host 2.0
USB Device 2.0 |
| Источник запуска |
свободный, видео, внешний |
| Внешний запуск |
5 В TTL уровень |
| Дисплей |
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8, 65536 цветов |
| Поддержка принтера |
Протокол PictBridge |
| Удаленное управление |
USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
LXI Class C
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
| Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц |
| Потребляемая мощность |
35 Вт, типично;
50 Вт, масимально |
| Габаритные размеры |
361,6 x 178,8 х 128 мм |
| Масса |
4,55 кг |
| Внутренняя память данных |
Flash Disk (встроенный) |
| Рабочая температура |
0 ºC …50 ºC |
