| Частотный диапазон |
9 кГц…1,5 ГГц |
| Разрешение |
1 Гц |
| Температурная стабильность источника опорной частоты |
± 2,5х10-6 |
| Изменение погрешности источника опорной частоты |
± 1х10-6/год |
| Частота опорного генератора |
10,000000 МГц |
| Разрешение частотного маркера |
± полоса обзора / (количество точек развертки-1) |
| Погрешность измерения частоты |
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
| Разрешение счетчика частоты |
1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Полоса обзора |
Нулевая, 100 Гц…1,5 ГГц |
| Погрешность полосы обзора |
± полоса обзора / (количество точек развертки-1) |
Плотность фазовых шумов
(20ºС~30ºС, центральная частота=1 ГГц) |
<-85 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц
<-110 дБн/Гц @ 1 МГц |
| Полоса пропускания ПЧ (-3 дБ) |
10 Гц… 500 кГц (с шагом 1-10), 1 МГц, 3 МГц |
| Полоса пропускания ЭМИ фильтров (-6 дБ ) |
200 Гц, 9 кГц, 30 кГц, 120 кГц, 1 МГц |
| Избирательность фильтров по уровням |
<5:1 |
| Погрешность установки полосы пропускания ПЧ (1 Гц...1 МГц) |
±5% |
| Полоса пропускания видео |
1 Гц … 3 МГц |
| Диапазон измерения уровня |
Уровень собственных шумов … +20 дБм |
| Предусилитель (9 кГц…1,5 ГГц) |
20 дБ |
| Максимальный уровень на входе |
50 В (постоянное напряжение)
+30 дБм усредненная непрерывная мощность |
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=1 Гц |
без предусилителя:
1 МГц…10 МГц: <-130 дБм
10 МГц…1 ГГц: <-130 дБм
1 ГГц…1,5 ГГц: <-128 дБм
с предусилителем:
1 МГц…10 МГц: <-150 дБм
10 МГц…1 ГГц: <-150 дБм
1 ГГц…1,5 ГГц: <-148 дБм |
АЧХ
(20ºС~30ºС, опорная частота=50 МГц, аттенюатор=20 дБ ) |
без предусилителя:
± 0,8 дБ
с предусилителем:
± 0,9 дБ |
Аттенюатор
(20ºС~30ºС, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх.сигнал = 0~39 дБ ) |
Предел ослабления:
0…39 дБ, с шагом 3 дБ |
Погрешность переключения:
± 0,5 дБ |
Абсолютная амплитудная погрешность
(20ºС~30ºС, центральная частота=50 МГц, RBW=VBW=1 кГц, пиковый детектор, аттенюатор=20 дБ ) |
без предусилителя (вх. сигнал = -20 дБм)
± 0.4 дБ
с предусилителем (вх. сигнал = -40 дБм)
± 0.5 дБ |
| Опорный уровень |
Диапазон установки:
-80 дБм…+30 дБм с шагом 0,1 дБм |
Погрешность измерения:
(вх.сигнал = 0... -50 дБм)
± 1,5 дБ |
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-30 дБ, предусилитель выкл.) |
-60 дБн |
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц) |
TOI: +13 дБм |
Остаточные искажения
(вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20ºС~30ºС) |
<-85 дБм |
Паразитные помехи на входе
(вх. сигнал на смесителе = -30дБм, 20ºС~30ºС) |
<-60 дБн |
| Логарифмическая шкала |
1 дБ…255 дБ |
| Линейная шкала |
0 до опорного уровня |
| Количество точек |
201 …1001 |
| Количество графиков |
5 |
| Тип детектора |
Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратический , квазипиковый |
| Операции над графиками |
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения |
дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт |
| Диапазон |
1 мс… 1500 с (нулевой обзор)
10 мс ….1500 с (100 Гц ≤ полоса обзора ≤ 1,5 ГГц) |
| Частотный диапазон |
100 кГц...1,5 ГГц |
| Диапазон выходных уровней |
-30 дБм...0 дБм |
| Разрешение |
1 дБ |
| ВЧ вход |
Импеданс 50 Ом
Соединитель типа N (female) |
| Вход опорного генератора 10 MГц |
Импеданс 50 Ом
Соединитель типа N (female) |
| Выход трекинг-генератора |
Импеданс 50 Ом
Соединитель типа N (female) |

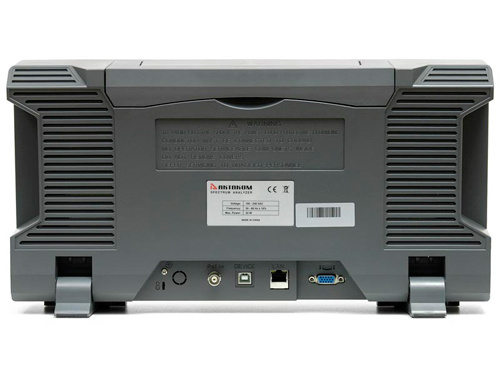

| Интерфейсы |
USB Host
USB Device
LAN
VGA
выход на наушник |
| Источник запуска |
свободный, видео, внешний |
| Режим |
непрерывный, однократный |
| Дисплей |
Графический цветной TFT ЖК, размер 10,4” |
| Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 50 Гц… 60 Гц |
| Рабочая температура |
0 ºC …40 ºC |
| Габаритные размеры |
410 x 210 х 136 мм |
| Масса |
5 кг |
