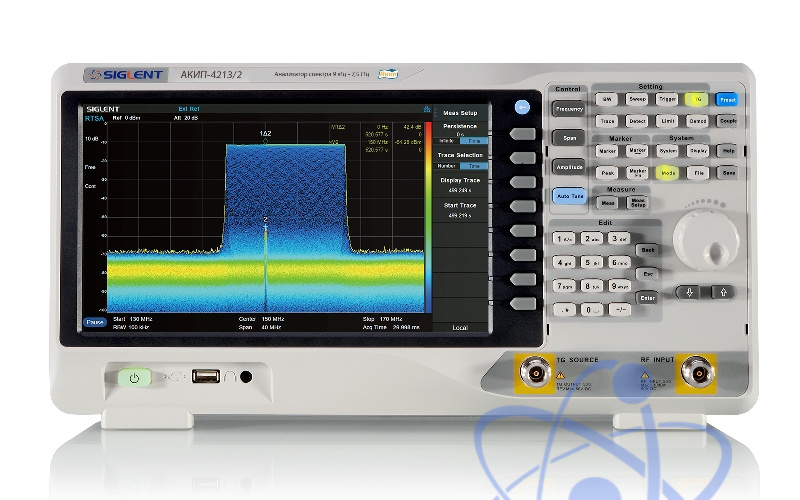

| Частотный диапазон |
9 кГц…5 ГГц |
9 кГц…7,5 МГц |
| Разрешение |
1 Гц |
| Погрешность источника опорной частоты |
± (1*10-6+5*10-7*N),
Где N – количество лет выпуска из производства |
| Полоса обзора |
Нулевая; 100 Гц…5 ГГц |
Нулевая; 100 Гц…7,5 ГГц |
| Плотность фазовых шумов |
-96 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
| Скорость развертки |
1 мс … 7000 с |
| Полоса пропускания ПЧ |
1 Гц… 3 МГц (шаг 1-3-10) |
| Погрешность установки полосы пропускания ПЧ |
± 5 % |
| Избирательность по уровням (60 дБ/ 3 дБ) |
4,8:1 |
| Полоса пропускания видео |
1 Гц…10 МГц (шаг 1-3-10) |
| Диапазон измерений |
От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен |
| Аттенюатор |
0 … 50 дБ ( шаг 1 дБ) |
| Предусилитель |
20 дБ |
| Макс. входной уровень |
± 50 Впост
30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, |
| Опорный уровень |
-100 дБм…+30 дБм (шаг 1 дБ) |
| Средний уровень собственного шума (DANL) |
|
| С выключенным предусилителем: |
100 кГц…1 МГц
1 МГц…10 МГц
10 МГц…200 МГц
200 МГц…1,5 ГГц
1,5 МГц…3,2 ГГц
3,2 МГц…5,0 ГГц
5,0 МГц…6,5 ГГц
6,5 МГц…7,5 ГГц |
-105 дБм
-122 дБм
-142 дБм
-142 дБм
-140 дБм
-137 дБм |
-105 дБм
-122 дБм
-142 дБм
-142 дБм
-140 дБм
-137 дБм
-136 дБм
-134 дБм |
| С включенным предусилителем: |
100 кГц…1 МГц
1 МГц…10 МГц
10 МГц…200 МГц
200 МГц…1,5 ГГц
1,5 МГц…3,2 ГГц
3,2 МГц…5,0 ГГц
5,0 МГц…6,5 ГГц
6,5 МГц…7,5 ГГц |
-133 дБм
-151 дБм
-161 дБм
-159 дБм
-159 дБм
-157 дБм |
-133 дБм
-151 дБм
-161 дБм
-159 дБм
-159 дБм
-157 дБм
-157 дБм
-155 дБм |
|
Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50 |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)
С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) |
| КСВ |
≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 10 дБ) |
| Гармонические искажения второго порядка |
- 65 дБн: ≥50 МГц
Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения третьего порядка |
+14 дБ: ≥50 МГц
Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Диапазон частот |
100 кГц…5 ГГц |
100 кГц…7,5 ГГц |
| Выходной уровень |
-20 дБм…0 дБм (разреш 1 дБ) |
-40 дБм…0 дБм (разреш 1 дБ) |
| Неравномерность АЧХ |
± 3 дБ |
| Полоса пропускания |
3 кГц … 3 МГц |
| Полоса |
25 МГц (Опция 40 МГц) |
| Полоса пропускания ПЧ |
200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
| Детектор |
Пиковый, Усреднение, Квазипиковый RMS |
| Виды измерений |
Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) |
| Виды измерений |
Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот. |
| Виды модуляций |
ASK: 2ASK;
FSK: 2,4,8,16 уровень;
MSK: GMSK;
PSK: BPSK,QPSK,OQPSK,8PSK;
DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
QAM: 16,32,64,128,256 |
| Длинна |
16…4096 |
| Кол-во символов |
4, 6, 8, 10, 12, 14, 16 |
| Скорость |
1 квыб … 2.5 Mвыборок |
| ВЧ вход |
Соединитель N-типа; 50 Ом |
| Трекинг генератор |
Соединитель N-типа; 50 Ом |
| Выход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
| Вход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
| Внешняя синхронизация |
Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
| ДУ |
LAN, USB (2 шт), GPIB (опция) |
| Память |
Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
| Дисплей |
25,6 см, ЖК, разрешение 1024х600 |
| Потребляемая мощность |
30 Вт |
| Условия эксплуатации |
0…+50 °С |
| Габаритные размеры |
393х207х116,5 мм (Ш × В × Г) |
| Вес |
≤ 4,7 кг (включая трекинг генератор) |
| Питание |
100…240 В (автовыбор), 45…440 Гц. |
