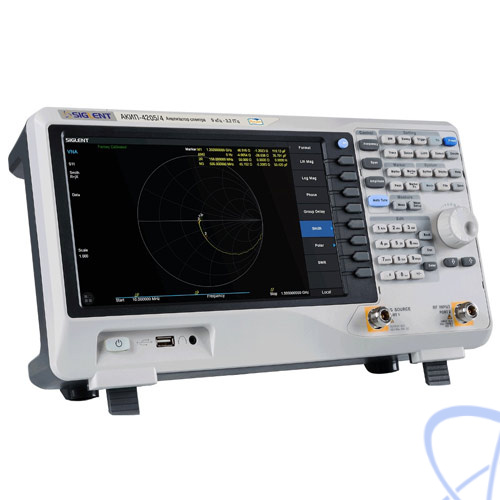

| Диапазон частот |
9 кГц…3,2 ГГц |
| Разрешение |
1 Гц |
| Погрешность источника опорной частоты |
± (1*10-6 +5*10-7 *N), где N – количество лет выпуска из производства |
| Полоса обзора |
Нулевая; 100 Гц…3,2 ГГц |
| Плотность фазовых шумов |
-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц;
-96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц;
-115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц |
| Скорость развертки |
1 мс … 3200 с |
| Полоса пропускания ПЧ |
1 Гц… 1 МГц (шаг 1-3-10) |
| Погрешность установки полосы пропускания ПЧ |
< 5 % |
| Избирательность по уровням (60 дБ/ 3 дБ) |
4,8:1 |
| Полоса пропускания видео |
1 Гц…1 МГц (шаг 1-3-10) |
| Диапазон измерений |
От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен |
| Логарифмическая шкала |
1 дБ … 200 дБ |
| Единицы измерения |
дБм, дБмВ, дБмкВ, дБмкА, В, Вт |
| Аттенюатор |
0 … 50 дБ ( шаг 1 дБ) |
| Предусилитель |
20 дБ |
| Максимальный измеряемый входной уровень |
± 50 Впост +30 дБм, 3 минуты, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен |
| Защита входа |
+33 дБм, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен |
| Опорный уровень |
-200 дБм…+30 дБм (шаг 1 дБ) |
| Средний уровень собственного шума (DANL) |
С выключенным предусилителем:
-107 дБм: 100 кГц…1 МГц;
-132 дБм: 1 МГц…10 МГц;
-137 дБм: 10 МГц…200 МГц;
-135 дБм: 200 МГц…1,5 ГГц;
-126 дБм: 1,5 ГГц…3,2 ГГц
С включенным предусилителем:
-132 дБм: 100 кГц…1 МГц;
-148 дБм: 1 МГц…10 МГц;
-156 дБм: 10 МГц…200 МГц;
-155 дБм: 200 МГц…1,5 ГГц;
-145 дБм: 1,5 ГГц…3,2 ГГц
Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение > 50 |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм);
С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм) |
| КСВ |
≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ) |
| Гармонические искажения второго порядка |
65 дБн: ≥50 МГц;
предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения третьего порядка |
+10 дБм: ≥50 МГц;
предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ |
| Детекторы графика |
Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ |
| Диапазон частот |
100 кГц…3200 МГц |
| Диапазон установки уровня |
-20 дБм…0 дБм (разрешение 1 дБ) |
| Неравномерность АЧХ |
± 3 дБ |
| Виды измерений |
S11, S21 |
| Диапазон частот |
100 кГц…3,2 ГГц |
| Полоса фильтра ПЧ (IFBW) |
10 кГц |
| Динамический диапазон |
IFBW 10 кГц;
75 дБ: 100 кГц…10 МГц;
60 дБ: 10 МГц…1,5 ГГц;
55 дБ: 1,5 ГГц…3,2 ГГц |
| Уровень шума |
0,1 дБ, RBW 10 кГц |
| Выходная мощность |
-5 дБм |
| Формат отображения |
Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза |
| Количество точек данных |
101…751 |
| Полоса пропускания ПЧ |
200 Гц, 9 кГц, 120 кГц (-6 дБ) |
| Детектор |
Пиковый, средний, СКЗ, квазипиковый детектор (время накопления 0 мкс…10 с) согласно CISPR 16-1-1 |
| Диапазон частот |
100 кГц…3,2 ГГц |
| Максимальная дистанция |
(7,68 х 1010 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц)) |
| Коэффициент укорочения (Velocity Factor) |
(7,68 х 108 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц)) |
| Калибровка |
S11, OSL («Open-Short-Load») |
| Окна |
Прямоугольное, Хэмминга |
| АМ |
20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Глубина модуляции: 5%...95%, погрешность ± 4 % |
| ЧМ |
20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Девиация: 1 Гц...400 кГц, погрешность ± 4 % |
| Тип модуляций |
АМн: 2АМн;
ЧМн: 2,4, 8, 16 уровней;
MSK: GMSK (Гауссовская частотная модуляция с минимальным сдвигом); ФМн: BPSK,QPSK,OQPSK,8PSK;
DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
QAM: 16,32,64,128, 256 |
| Длина выборки для измерений |
16…4096 |
| Точки/Символы |
4, 6, 8, 10, 12, 14, 16 |
| Символьная скорость |
1 кбит/с…2,5 Мбит/с |
| Виды измерений |
Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, TOI, Водопадная диаграмма (Waterfall) |
| ВЧ вход (Порт 2) |
Соединитель N-типа; 50 Ом |
| Трекинг генератор (Порт 1) |
Соединитель N-типа; 50 Ом |
| Выход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
| Вход опорной частотыс |
Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
| Внешняя синхронизация |
Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
| ДУ |
LAN, USB, опциональный адаптер USB-GPIB Поддержка HTML 5 |
| Память |
Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
| Дисплей |
Емкостной сенсорный ЖК, диагональ 25,6 см, разрешение 1024х600 |
| Напряжение питания |
100...240 В, 50/60 Гц; 100...120 В, 400 Гц (автовыбор) |
| Потребляемая мощность |
35 Вт максимум |
| Условия эксплуатации |
0…+40 °С |
| Габаритные размеры (Ш × В × Г) |
393 х 207 х 116,5 мм |
| Вес |
≤ 4,4 кг |
