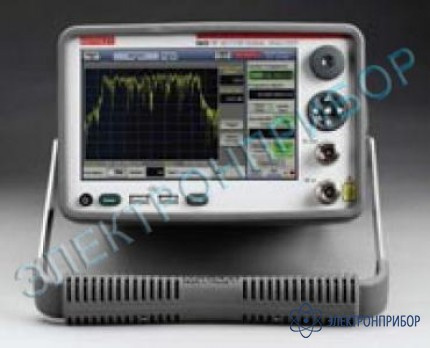

2820-006 — векторный анализатор ВЧ сигналов

Назначение анализатора Keithley 2820-006:

Векторный анализатор ВЧ сигналов Keithley 2820 предназначен для разработки, тестирования, обслуживания телекоммуникационного оборудования и ВЧ средств связи. Этот анализатор комбинирует современные высокочастотные технологии и цифровую обработку сигналов (DSP). Развитие современных средств связи приводит к появлению новых стандартов. Векторный анализатор Keithley 2820 имеет инновационную архитектуру программного обеспечения позволяющую обрабатывать сигналы новых стандартов связи без обновления аппаратной части анализатора. Кроме того, векторные анализаторы Keithley 2820 могут применяться в составе MIMO-совместимых (многопортовых) устройств.

Векторные анализаторы Keithley 2820 могут работать в трех режимах:

Режим спектрального анализа:

Функции анализатора спектра: определяемая пользователем полоса обзора, выбор диапазона частот, различные фильтры для обработки, маркерные измерения и т.п.;
Функция измерения мощности в канале, измерения мощности в соседних каналах и пропускной способности канала;
Функция измерений по предустановленному списку;
Использование нулевой полосы обзора (Zero Span) для отображения сигнала во временной области.

Режим векторного анализа с различными опциями для тестирования GSM, EDGE, W-CDMA FDD, CDMA ONE, CDMA2000, 802.11 WLAN и 802.16e WiMAX систем.

Режим высокоскоростного считывания и сохранения параметров сигнала.

Технические характеристики анализатора Keithley 2820-006:

Параметр	Значения
Частота
Частотный диапазон	400 МГц ... 6 ГГц
Разрешение	0,1 Гц
Полоса обзора	200 Гц ... 5,6 ГГц нулевая полоса обзора
Плотность фазовых шумов	-124 дБн/Гц (отстройка 10 кГц; 400 МГц)
Развертка
Развертка (в режиме нулевой полосы)	1 мкс ... 30 с
Режим развертки	Непрерывный, одиночный
Источник запуска	автоматический, внешний, видео, по шине, внешний ручной, триггер с защелкой, внешний по шине
Задержка запуска	- 30 до 30 с
Уровень запуска	TTL
Полоса пропускания
Полоса пропускания ПЧ	1 Гц ... 3 МГЦ с разрешением 1 Гц
Встроенный генератор
Частотный диапазон	400 ... 2500 МГц
Развертка	0 ... 2100 МГц
Амплитуда	-18 дБм ±5 дБ (типично)
Входы/Выходы
Вход для внешнего источника опорного сигнала	1 ... 20 МГц, вх. импеданс 50 Ом, амплитуда 0 ... 15 дБм
Выход источника опорного сигнала	10 МГц, вых.импеданс 50 Ом, амплитуда 7 дБм
Максимальный входной уровень	+35 дБм, ±50 В DC
Выход I-Q	для анализа на компьютер
Цифровой вход/выход	4 бит, TTL
Выход на монитор	VGA
Вход/выходы (остальные)	TTL уровень
Дополнительные функции
Интерфейсы	GPIB 100Base-T Ethernet LAN c поддержкой LXI USB IVI-COM
Измерение мощности	Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала; измерение по предустановлен-ному списку (501 измерение)
Маркерные измерения	4 независимых маркера с функциями: Δ-измерения; установка на пик; обычный режим
Режим детектирования	нормальный, макс., миним., выборка, усреднение, усредненный сигнал+шум
Общие данные
Операционная система	Windows CE ®
Дисплей	640х480, VGA
Напряжение питания	100...240 В; 50/60 Гц
Потребляемая мощность	150 Вт
Габаритные размеры	464 х 213 х 133 мм
Масса	7,5 кг

Возможные варианты поставки:

2820-FP-BT-006 – Векторный анализатор Keithley 2820-006 с ВЧ входом на передней панели;
2820-FP-RK-006 – Векторный анализатор Keithley 2820-006 с ВЧ входом на передней панели и с установкой в стойку;
2820-RP-BT-006 – Векторный анализатор Keithley 2820-006 с ВЧ входом на задней панели;
2820-RP-RK-006 – Векторный анализатор Keithley 2820-006 с ВЧ входом на задней панели и с установкой в стойку.
