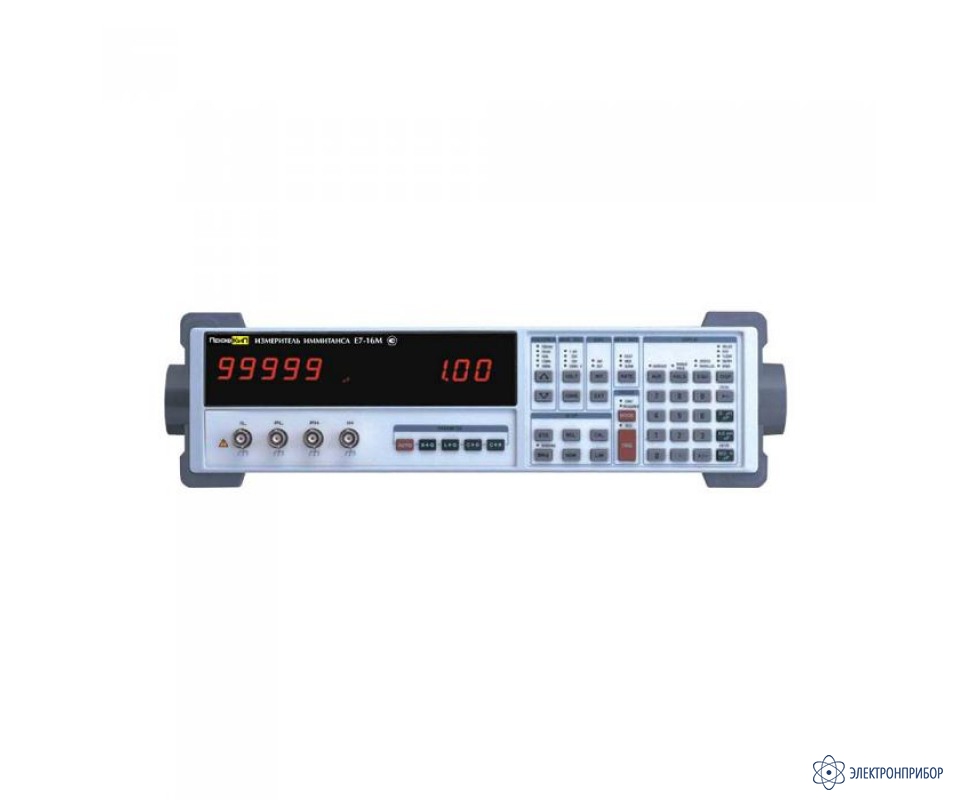

ПрофКиП Е7-16М — измеритель иммитанса - купить в Казахстане, цены

Производитель

ПрофКИП

Межповерочный интервал

12 мес

Артикул

62300

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерителя иммитанса ПрофКиП Е7-16М:

Измеритель иммитанса ПрофКиП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.

Особенности измерителя иммитанса ПрофКиП Е7-16М:

Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R;
Точность: 0.05%;
Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%;
5 тестовых частот;
Сохранение в памяти до 9 режимов измерения;
Эквивалентная схема: последовательная или параллельная;
Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений;
Усреднение: 2 изм … 10 изм;
Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз;
Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц;
Напряжение смещения до 40.0 В;
Сохранение в памяти до 9 режимов измерения;
Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB;
Четырехпроводное подключение: 4 BNC разъема.

Технические характеристики измерителя иммитанса ПрофКиП Е7-16М:

Параметр	Значение
Режимы измерения	AUTO, R+Q, L+Q, C+D, C+R
Базовая погрешность	0.05%
Частота тест-сигнала	100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
Напряжение тест-сигнала	0.10 В скз, 0.25 В скз, 1.0 В скз ±2% плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ
Диапазоны измерения	R+Q (R): 0.0001 Ом … 2000 МОм R+Q (Q): 0.00001 … 50 L+Q (L): 0.0001 мкГн … 99999 Гн L+Q (Q): 0.0001 … 50 C+D (C): 0.0001 пФ … 99999 мкФ C+D (D): 0.00001 … 10 C+R (C): 0.0001 пФ … 99999 мкФ C+R (R): 0.00001 кОм … 99999 кОм
Скорость измерения (1 кГц)	низкая: 2 изм/с средняя: 10 изм/с высокая: 20 изм/с
Усреднение	2 изм … 10 изм
Эквивалентная схема измерений	последовательная /параллельная
Отображаемые параметры	измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Постоянное напряжение смещения	внутреннее: 2.0 В ±2% внешнее: 0 В … +40 В, с защитой по току 0.25 А
Переключение диапазона измерения	автоматическое /ручное
Запуск измерений	непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB, HANDLER)
Зажимная оснастка	4-проводная оснастка Кельвина для деталей с радиальными выводами
Защита прибора при проведении измерений	до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
Балансировка прибора	по короткому замыканию: R < 20 Ом, Z < 50 Ом по разрыву цепи: Z > 10 кОм
Разбраковка	до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
Самоконтроль	тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
Сохранение и повторный вызов	сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
Интерфейсы	установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
Условия эксплуатации	0°С … 50°С, относительная влажность до 80%
Питание	220 В, 50 Гц
Потребляемая мощность	не более 20 Вт
Габаритные размеры	109 х 363 х 386 мм
Вес	5.8 кг

№	Наименование	Количество
1	Измеритель иммитанса ПрофКиП Е7-16М	1
2	Адаптер ПрофКиП Е7-16М-АЕ	1
3	Кабель питания	1
4	Руководство по эксплуатации	1
