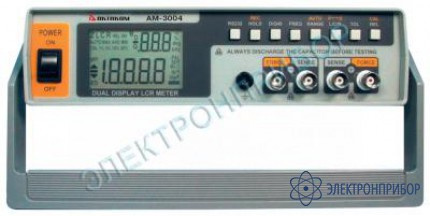

АМ-3004 — стационарный RLC-измеритель - купить в Казахстане, цены

Описание LCR АМ-3004:

Измеритель LCR АМ-3004 (далее — прибор) предназначен для измерения индуктивности, электрической емкости и сопротивления при настройке, проверке и эксплуатации радиоэлектронной аппаратуры в поле-вых, цеховых и лабораторных условиях.

Назначение LCR АМ-3004:

Двустрочный ЖКИ с подсветкой, с разрядностью 41/2.

Базовая погрешность ±0,3%.

Тестирование на частотах 100 Гц, 120 Гц, 1 кГц, 10 кГц.

Последовательный и параллельный режимы измерений.

Двух- и четырехпроводная схема измерения сопротивлений.

Измерение тангенса угла потерь (D) конденсаторов и добротности (Q) катушек.

Сортировка элементов по допуску 1%, 5%, 10%, 20%.

Режим относительных измерений.

Удержание показаний.

Фиксация максимального, минимального и среднего значений.

Автокалибровка.

Интерфейс связи с ПК RS-232 (оптический).

Технические параметры LCR АМ-3004:

Погрешность нормирована при 23 ± 5 °С и влажности менее 70 %.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (ПАРАЛЛЕЛЬНАЯ СХЕМА ИЗМЕРЕНИЙ)
Погрешность нормирована, как: ± (% от измеренного значения + n), где n — количество единиц младшего разряда основного циф-рового индикатора прибора.

При тестовой частоте: 100/120 Гц.

Переменное напряжение
ДИАПАЗОН	МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ	ПОГРЕШНОСТЬ 100 Гц/120 Гц	КАЛИБРОВКА
10 МОм	9,999 МОм	0,6 % + 5	open 1
2000 кОм	1999,9 кОм	0,3 % + 3	open
200 кОм	199,99 кОм	0,3 % + 2	-
20 кОм	19,999 кОм	0,3 % + 2	-
2000 Ом	1999,9 Ом	0,3 % + 2	-
200 Ом	199,99 Ом	0,5 % + 3	short 2
20 Ом	19,999 Ом	0,6 % + 40	short

При тестовой частоте: 1/10 кГц

МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ	ПОГРЕШНОСТЬ	Погрешность 1 кГц.	Погрешность 10 кГц.	КАЛИБРОВКА
10 МОм	9,9999 МОм	0,6 % + 5	2,5 % + 10	open
2000 кОм	1999,9 кОм	0,3 % + 5	0,8 % + 10	open
200 кОм	199,99 кОм	0,3 % + 2	0,6 % + 5	-
20 кОм	19,999 кОм	0,3 % + 2	0,6 % + 5	-
2000 Ом	1999,9 Ом	0,3 % + 2	0,6 % + 5	-
200 Ом	199,99 Ом	0,5 % + 3	1,2 % + 25	short
20 Ом	19,999 Ом	0,6 % + 40	1,2 % + 200	short

¹ open — после калибровки в режиме «Opn»
² short — после калибровки в режиме «Srt»

ИЗМЕРЕНИЕ ЕМКОСТИ (ПАРАЛЛЕЛЬНАЯ СХЕМА ИЗМЕРЕНИЙ)

Погрешность измерения емкости нормирована, как ± (% от измеренного значения + n),
Погрешность измерения тангенса угла потерь нормирована, как ± (% от измеренного значения + 100/Cx + n₁),
где n₁ — количество единиц младшего разряда дополнительного цифрового индикатора прибора, Сх — цифровой отсчет, отображенный на основном цифровом индикаторе прибора. Например, если С=88,88 мкФ, тогда Сх=8888.

При тестовой частоте: 100/120 Гц

ДИАПАЗОН	МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ	ПОГРЕШНОСТЬ С	ПОГРЕШНОСТЬ D	КАЛИБРОВКА
10 мФ	19,99 мФ**	2,5 % + 5 (D<0,1)	5 %+100/Cx+5 (D<0,1)	short
1000 мкФ	1999,9 мкФ*	0,6 % + 5 (D<0,1)	1 %+100/Cx+5 (D<0,1)	short
200 мкФ	199,99 мкФ	0,4 % + 3 (D<0,5)	0,4 %+100/Cx+5 (D<0,5)	-
20 мкФ	19,999 мкФ	0,4 % + 3 (D<0,5)	0,4 %+100/Cx+5 (D<0,5)	-
2000 нФ	1999,9 нФ	0,4 % + 3 (D<0,5)	0,4 %+100/Cx+5 (D<0,5)	-
200 нФ	199,99 нФ	0,4 % + 5 (D<0,5)	0,4 %+100/Cx+5 (D<0,5)	open
20 нФ	19,999 нФ	0,б % + 5 (D<0,1)	1 %+100/Cx+5 (D<0,1)	open

При тестовой частоте: 1 кГц

ДИАПАЗОН	МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ	ПОГРЕШНОСТЬ С	ПОГРЕШНОСТЬ D	КАЛИБРОВКА
1 мФ	1,999 мФ**	2,5 % + 5 (D<0,1)	5 %+100/Cx+5 (D<0,1)	short
200 мкФ	199,99 мкФ	0,6 % + 5 (D<0,1)	1,2 %+100/Cx+5 (D<0,1)	short
20 мкФ	19,999 мкФ	0,4 % + 3 (D<0,5)	0,4 %+100/Cx+5 (D<0,5)	-
2000 нФ	1999,9 мкФ	0,4 % + 3 (D<0,5)	0,4 %+100/Cx+5 (D<0,5)	-
200 нФ	199,99 нФ	0,4 % + 3 (D<0,5)	0,4 %+100/Cx+5 (D<0,5)	-
20 нФ	19,999 нФ	0,4 % + 5 (D<0,5)	0,4 %+100/Cx+5 (D<0,5)	open
2000 пФ	1999,9 пФ	0,6 % + 5 (D<0,1)	1,0 %+100/Cx+5 (D<0,1)	open

При тестовой частоте: 10 кГц

ДИАПАЗОН	МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ	ПОГРЕШНОСТЬ C	ПОГРЕШНОСТЬ D	КАЛИБРОВКА
50 мкФ	50,0 мкФ	2,0 % + 10 (D<0,1)	8 %+100/Cx+10 (D<0,1)	short
20 мкФ	19,999 мкФ	2,0 % + 6 (D<0,2)	3,0 %+100/Cx+8 (D<0,1)	short
2000 нФ	1999,9 нФ	1,0 % + 5 (D<0,5)	1,0 %+100/Cx+6 (D<0,5)	-
200 нФ	199,99 нФ	1,0 % + 5 (D<0,5)	1,0 %+100/Cx+6 (D<0,5)	-
20 нФ	19,999 нФ	1,0 % + 5 (D<0,5)	1,0 %+100/Cx+6 (D<0,1)	-
2000 пФ	1999,9 пФ	1,2 % + 6 (D<0,5)	2,0 %+100/Cx+6 (D<0,5)	open
200 пФ	199,99 пФ	2,0 % + 8 (D<0,1)	4,0 %+100/Cx+8 (D<0,5)	open

Примечания:
Значение Q обратно пропорционально значению D.
Сх — цифровой отсчет, отображенный на дисплее прибора. Например, если С=88,88 мкФ, тогда Сх=8888.
* Для значения, превышающего максимально возможное показание дисплея (19999), погрешность не определена.
** Для значения, превышающего максимально возможное показание дисплея (1999), погрешность не определена.

ИЗМЕРЕНИЕ ИНДУКТИВНОСТИ (ПОСЛЕДОВАТЕЛЬНАЯ СХЕМА ИЗМЕРЕНИЙ)

Погрешность измерения индуктивности нормирована, как ± (% от измеренного значения + (Lx/10000) % + n), Lх — цифровой отсчет, отображенный на основном цифровом индикаторе прибора. Например, если L=88,88 мкФ, тогда Lх=8888.
Погрешность измерения добротности нормирована, как ± (% от измеренного значения + 100/Lx + n₁)

При тестовой частоте: 100/120 Гц

ДИАПАЗОН	МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ	ПОГРЕШНОСТЬ L	ПОГРЕШНОСТЬ Q	КАЛИБРОВКА
1000 Гн	999,9 Гн	0,3 % + (Lx/10000) %+ 5	1 % + 100/Lx + 5	open
200 Гн	199,99 Гн	0,3 % + (Lx/10000) % + 5	0,8 % + 100/Lx + 5	-
20 Гн	19,999 Гн	0,3 % + (Lx/10000) % + 3	0,8 % + 100/Lx + 5	-
2000 мГн	1999,9 мГн	0,3 % + (Lx/10000) % + 3	0,8 % + 100/Lx + 5	-
200 мГн	199,99 мГн	0,8 % + (Lx/10000) % + 5	1,5 % + 100/Lx + 5	short
20 мГн	19,999 мГн	1,0 % + (Lx/10000) % + 5	5 % + 100/Lx + 5	short

При тестовой частоте: 1 кГц

ДИАПАЗОН	МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ	ПОГРЕШНОСТЬ L	ПОГРЕШНОСТЬ Q	КАЛИБРОВКА
100 Гн	99,99 Гн	0,3 % + (Lx/10000) % + 5	1,0 % + 100/Lx + 5	open
20 Гн	19,999 Гн	0,3 % + (Lx/10000) % + 5	0,8 % + 100/Lx + 5	-
2000 мГн	1999,9 мГн	0,3 % + (Lx/10000) % + 3	0,8 % + 100/Lx + 5	-
200 мГн	199,99 мГн	0,3 % + (Lx/10000) % + 3	0,8 % + 100/Lx + 5	-
20 мГн	19,999 мГн	0,5 % + (Lx/10000) % + 5	2,5 % + 100/Lx + 5	short
2000 мкГн	1999,9 мкГн	1,0 % + (Lx/10000) % + 5	5,0 % + 100/Lx + 5	short

При тестовой частоте: 10 кГц

ДИАПАЗОН	МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ	ПОГРЕШНОСТЬ L	ПОГРЕШНОСТЬ Q	КАЛИБРОВКА
1000 мГн	999,9 мГн	2,0 % + (Lx/10000) % + 8	2,0 % + 100/Lx + 10	-
200 мГн	199,99 мГн	1,5 % + (Lx/10000) % + 8	2,0 % + 100/Lx + 10	-
20 мГн	19,999 мГн	1,5 % + (Lx/10000) %+10	3,0 % + 100/Lx + 15	-
2000 мкГн	1999,9 мкГн	2,0 % + (Lx/10000) %+10	8,0 % + 100/Lx + 20	short

питание: 220 В, 50 Гц
потребляемая мощность макс 15 ВА
масса 1,6 кг
габаритные размеры 261х211х71 мм

Наименование	Количество
Прибор	1
Измерительные щупы	2
Носитель с руководством по эксплуатации	1
Кабель питания	1
Руководство по эксплуатации	1
