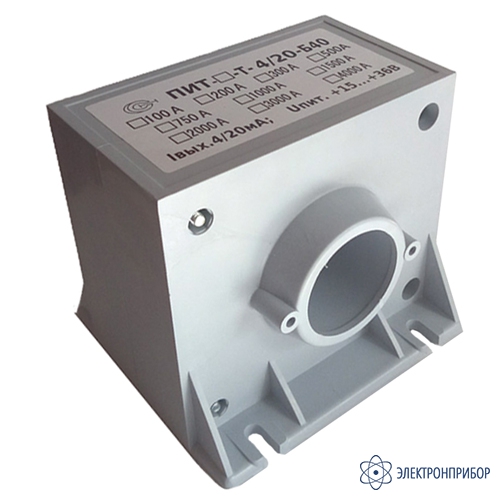

Назначение преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б40:
Измерительные преобразователи серии ПИТ-_-Т-4/20-Б40 предназначены для бесконтактного измерения переменных токов без разрыва цепи.
Измерительные преобразователи ПИТ-_-Т-4/20-Б40 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-100-Т-4/20-Б40- преобразователь измерительный переменного тока 0...100 А;
- ПИТ-200-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...200 А;
- ПИТ-300-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...300 А;
- ПИТ-400-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...400 А;
- ПИТ-500-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...500 А;
- ПИТ-600-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...600 А;
- ПИТ-750-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...750 А;
- ПИТ-1000-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...1000 А;
- ПИТ-1500-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...1500 А;
- ПИТ-2000-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...2000 А;
- ПИТ-3000-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...3000 А;
- ПИТ-4000-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...4000 А.
Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала.
Основные преимущества преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б40:
- гальваническая развязка;
- минимальные электропотребление и масса;
- минимальные габариты.
