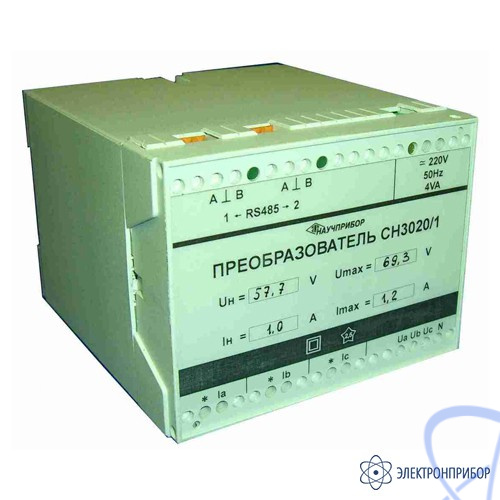

CH3020/1-3-220-1 — преобразователь измерительный многофункциональный

Производитель

ЗИП-Научприбор

Межповерочный интервал

48 мес

Артикул

35876

Является модификацией CH3020 — преобразователь измерительный многофункциональный

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение преобразователя измерительного многофункционального СН3020/1-3-220-1:

Преобразователи измерительные многофункциональные СН3020/1-3-220-1 измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485.

Преобразователи СН3020/1-3-220-1 предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН).

Особенности преобразователя измерительного многофункционального СН3020/1-3-220-1:

преобразователь для отводящих фидеров;
3-х проводная схема включения;
напряжение питания 220В, сеть переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц или постоянное напряжение (120 … 300)В;
номинальное значение входного тока 1А.

Технические характеристики преобразователя измерительного многофункционального СН3020/1-3-220-1:

Параметр	Значение
Номинальные значения входных токов и напряжений, измеряемых мощностей
Напряжение линейное, U_Н.Л, В	100
Ток фазы, I_Н, А	1
Мощность суммарная, P_Н, Вт Q_Н, вар P_Н, В.А	173,1
Диапазоны изменения значений входных сигналов
Напряжение фазное (линейное)	От 0,2U_Н до 1,2U_Н
Ток фазы	От 0,01I_Н до 1,2I_Н
Частота	От 48 до 52Гц
Коэффициент мощности cosj sinj	±(0 ... 1 ... 0) ±(0,6 ... 1 ... 0,6)
Пределы допускаемой основной приведенной погрешности преобразователей
Действующее значение линейного напряжения, U_Н.Л	±0,2
Действующее значение фазного тока, I_Н	±0,2
Суммарная активная мощность, P_Н	±0,5
Суммарная реактивная мощность, Q_Н	±0,5
Суммарная полная мощность, P_Н	±0,5
Частота сети, f_Н	±0,01
Общие характеристики
Питание	от сети переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц постоянным напряжением (120 … 300)В
Потребляемая мощность	не более 4В.А
Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает	-для токовых цепей– 0,07 В ∙А на фазу, -для цепей напряжения – 0,1 В∙ А на фазу
Температура окружающего воздуха	от минус 25 до 50°С
Относительная влажность воздуха	95% при температуре 35°С
Габаритные размеры	не более 100х75х110мм
Масса	не более 0,35кг

№	Наименование	Количество
1	Преобразователь измерительный многофункциональный CH3020/1-3-220-1	1
2	Розетка BL 3,5/3 SN	1
3	Формуляр	1
4	Руководство по эксплуатации	1
5	Методика поверки	1
6	Диск с программой	1
