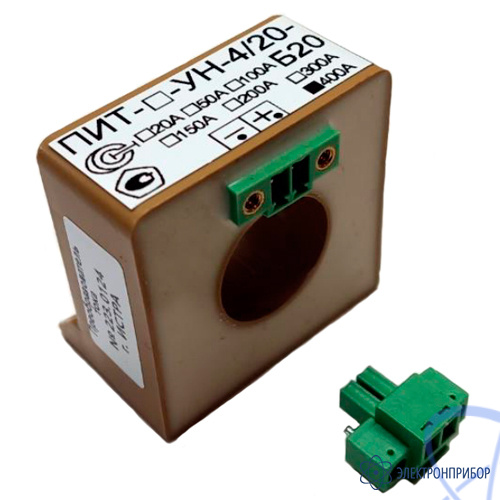

ПИТ-150-УН-4/20-Б20 — преобразователь измерительный постоянного и переменного тока

Производитель

Гарантия

24 мес

Межповерочный интервал

24 мес

Артикул

76027

Является модификацией ПИТ-_-УН-4/20-Б20 — преобразователь измерительный постоянного и переменного тока

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УН-4/20-Б20:

Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

ПИТ-_-УН-4/20-Б20 – преобразуют среднеквадратичное значение силы постоянного и переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;

Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Преобразователи ПИТ-У предназначены для работы в составе измерительных и управляющих систем.

Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-УН-4/20-Б20:

Измерительные преобразователи ПИТ-_-УН-4/20-Б20 выпускаются с разным диапазоном измеряемых токов:

ПИТ-20-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...20 А;
ПИТ-50-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...50 А;
ПИТ-100-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...100 А;
ПИТ-150-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...150 А;
ПИТ-200-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...200 А;
ПИТ-300-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...300 А;
ПИТ-400-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...400 А.

По требованию заказчика возможно:

изготовление датчиков с расширенным диапазоном рабочих температур;
изготовление датчиков с однополярным питанием.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-150-УН-4/20-Б20:

Параметр	Значение
	ПИТ-20-УН-4/20-Б20	ПИТ-50-УН-4/20-Б20	ПИТ-100-УН-4/20-Б20	ПИТ-150-УН-4/20-Б20	ПИТ-200-УН-4/20-Б20	ПИТ-300-УН-4/20-Б20	ПИТ-400-УН-4/20-Б20
Диапазон измеряемых токов, А	0...20	0...50	0...100	0...150	0...200	0...300	400
Напряжение питания, В *	от 10 до 36
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В	6000
Предел допускаемой основной приведенной погрешности преобразования силы тока, %, не более	±3,0
Предел допускаемой дополнительной приведенной погрешности преобразования силы тока в рабочем диапазоне температур для температурной группы, %, не более: группа А группа В группа С	± 1,5 ± 2,0 ± 2,5
Диаметр отверстия подтоковую шину, мм	20
Габаритные размеры, не более, мм	44х44х34
Масса, не более, г	200
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм.рт.ст.)	20±5 30-80 86-106 (650 - 800)
Рабочие условия применения: - температура окружающего воздуха, °C: температурная группа А температурная группа В температурная группа С - относительная влажность воздуха, % - атмосферное давление, кПа (мм.рт.ст.)	от 0 до +70 от -10 до +70 от -40 до +70 90 % при + 25 °C 86-106 (650-800)

Примечание:
* по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-150-УН-4/20-Б20	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
