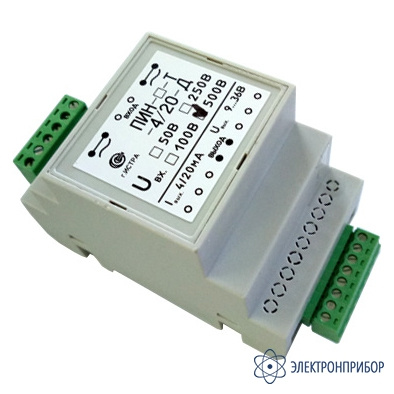

Назначение преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:
Преобразователи напряжения измерительные ПИН-Т предназначены для преобразования напряжения переменных токов в цепях, гальванически изолированных от питания и выхода:
- ПИН-_-Т-4/20-Д – преобразуют среднеквадратичное значение напряжения переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;
- ПИН-_-Т-4/20-П – преобразуют среднеквадратичное значение напряжения переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;
- ПИН-_-Т-4/20-Д3 – преобразуют среднеквадратичное значение трех гальванически независимых измеряемых напряжений переменного тока в пропорциональные значения силы постоянного тока, соответствующие требованиям к стандартному интерфейсу «токовая петля 4/20 мА».
Литера «Д» в названии означает, что преобразователь предназначен для монтажа на DIN-рейку. Литера «П» - для монтажа на печатную плату. Цифра «3» - трехфазное исполнение преобразователя.
По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.
Область применения преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:
Преобразователи ПИН-Т предназначены для работы в составе измерительных и управляющих систем.
По условиям эксплуатации преобразователи соответствуют группе 3 по ГОСТ 22261-94 с расширенным температурным с диапазоном рабочих температур и влажности до 90 % при 25 °С. Все преобразователи используют внешние источники питания.
Основные преимущества преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:
- гальваническая развязка силовых цепей и цепей контроля;
- способ преобразования входного сигнала True-RMS;
- возможность монтажа на DIN-рейку;
- минимальные габариты.
Варианты исполнения преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:
Измерительные преобразователи ПИН-_-Т-4/20-Д выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-Т-4/20-Д — преобразователь измерительный переменного напряжения 0...50 В;
- ПИН-100-Т-4/20-Д — преобразователь измерительный переменного напряжения 0...100 В;
- ПИН-200-Т-4/20-Д — преобразователь измерительный переменного напряжения 0...200 В;
- ПИН-300-Т-4/20-Д — преобразователь измерительный переменного напряжения 0...300 В;
- ПИН-400-Т-4/20-Д — преобразователь измерительный переменного напряжения 0...400 В;
- ПИН-500-Т-4/20-Д — преобразователь измерительный переменного напряжения 0...500 В;
- ПИН-700-Т-4/20-Д — преобразователь измерительный переменного напряжения 0...700 В;
