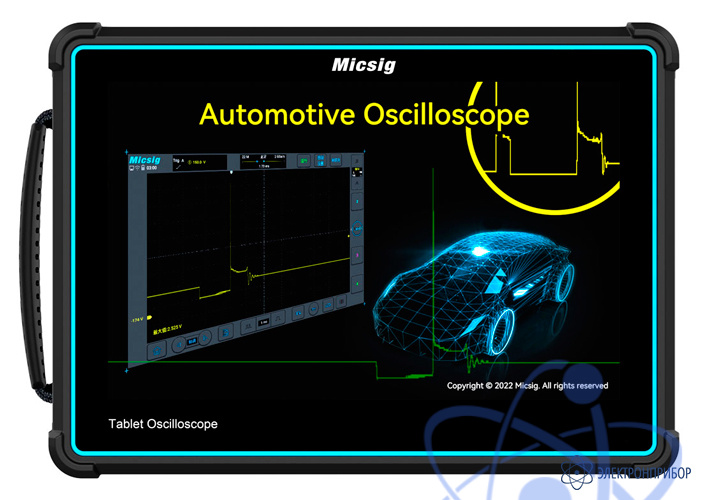

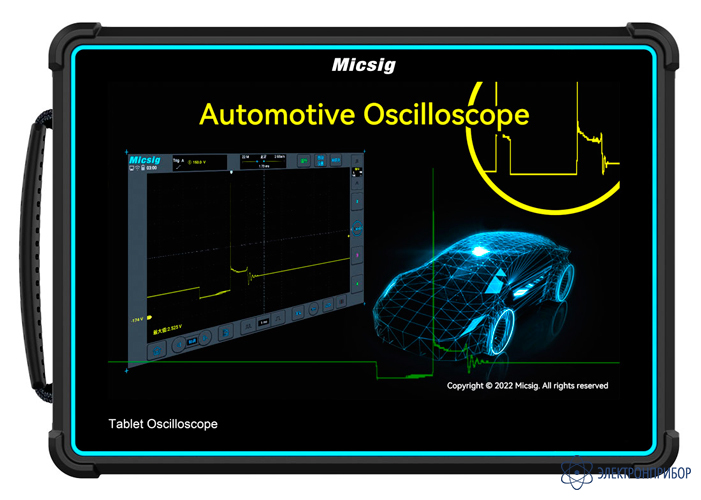

Описание осциллографа для автосервиса цифрового планшетного ATO1004:

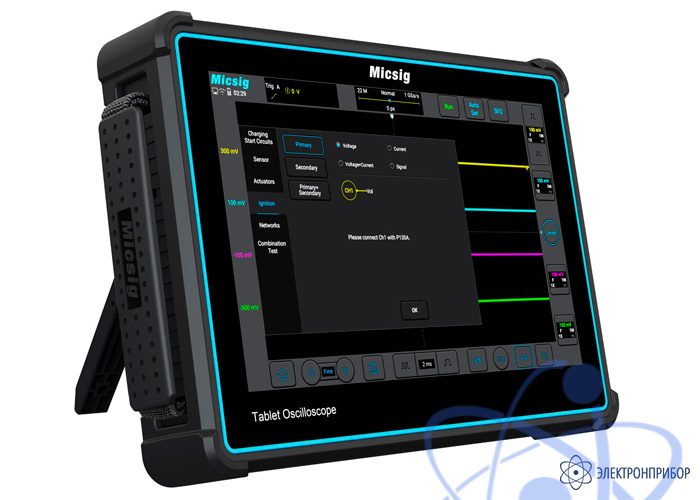

Планшетный осциллограф ATO1004 выполнен в компактном форм-факторе толщиной около 5 см, что делает его универсальным осциллографом для отладки и тестирования электроники. Он включает в себя всесторонние функции измерения и математических операций, поддерживает запуск и декодирование последовательной шины, а также оснащен аппаратными модулями цифровой фильтрации и другими функциями. Работает от встроенного аккумулятора, помогая инженерам работать в любом месте. Оснащенные профессиональной системой SigtestUI на базе Android, созданной на основе десятилетнего опыта, осциллографы серии ATO предлагают полностью сенсорное управление и обновленный пользовательский интерфейс, что делает их более эффективными в использовании по сравнению с традиционными настольными осциллографами.
Особенности осциллографа для автосервиса цифрового планшетного ATO1004:
- полоса пропускания 100 МГц, 4 канала;
- скорость регистрации до 78 000 осциллограмм в секунду;

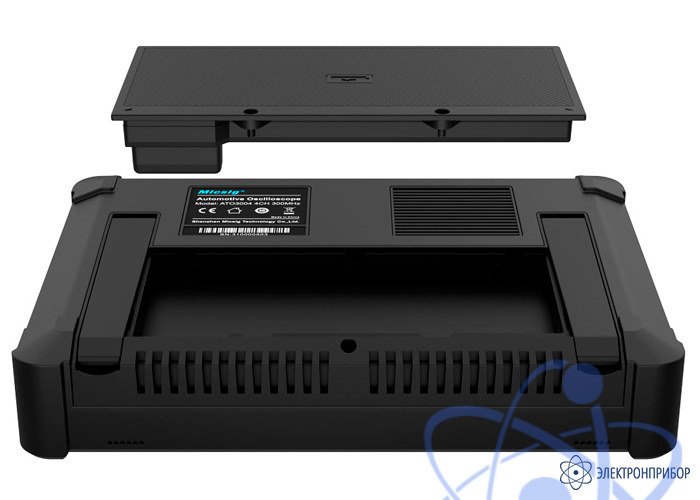

- литий-ионная батарея ёмкостью 7500 мАч обеспечит длительную работу до 5 часов;
- 10,1-дюймовый TFT-LCD дисплей со сверхвысоким разрешением 1280*800 пикселей;
- специальные функции для тестирования автомобильный техники;
- декодирование и запуск по последовательной шине RS-232/422/485/UART, I2C, SPI, CAN/CAN FD и LIN;
- интерфейсы: Wi-Fi, USB 3.0/2.0, USB Device, HDMI;
- встроенная память 32 Гб, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана;
- поддержка мобильного приложения (Android, iOS) и дистанционного управления ПК, поддержка обновления через Wi-Fi и передачи данных по FTP;
- можно проецировать изображение через порт HDMI для демонстрации в целях обучения и образования;
- габариты: 265*192*50 мм, вес 1,9 кг

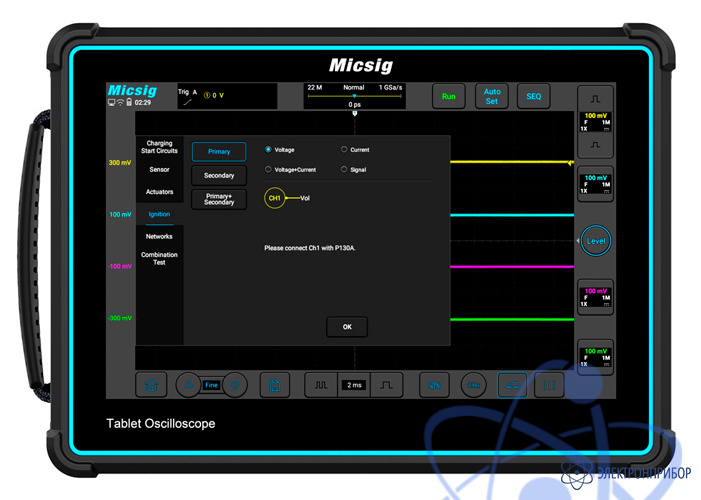

Специализированное программное обеспечение для диагностики автомобиля:

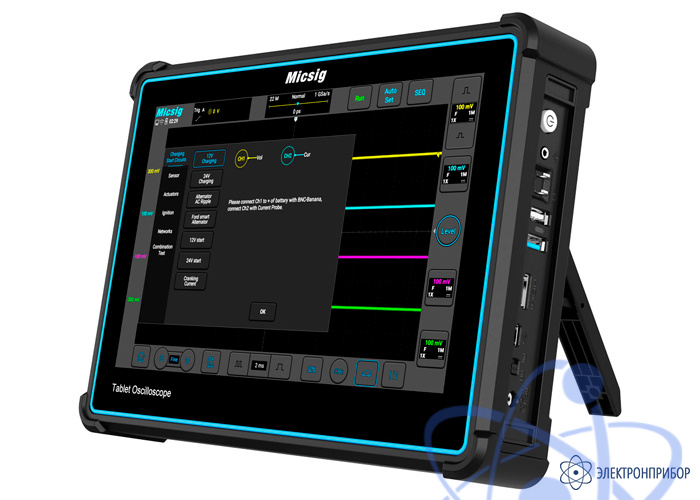

- цепи зарядки (12/24 В), пусковой ток цепи стартера, пульсации переменного тока генератора, цепи изменяемых фаз газораспределения, зажигания;
- датчики расхода воздуха, ABS, педали газа, распредвала, коленвала, температуры охлаждающей жидкости, распределителя, давления топлива, детонации, лямбда, датчик Холла/скорости, дроссельной заслонки, вентилятора охлаждения;
- приводы электромагнитных клапанов, угольного фильтра, EGR рециркуляции отработавших газов, управления холостым ходом, топливного насоса, топливных форсунок, регуляторы давления масла, управления потоком топлива, серводвигатель дроссельной заслонки, свечи накаливания дизельного двигателя;
- сети: CAN High и CAN Low, CAN FD, FlexRay, K line;
- комбинированные тесты: коленвал+распредвал, коленвал+первичное зажигание, первичное зажигание+напряжение форсунки, коленвал+распредвал+форсунка+вторичное зажигание и прочее.
