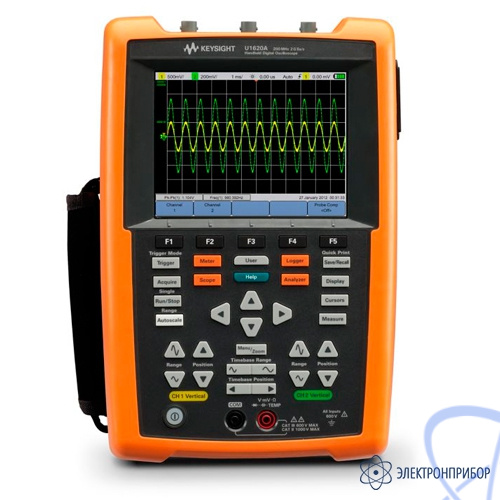

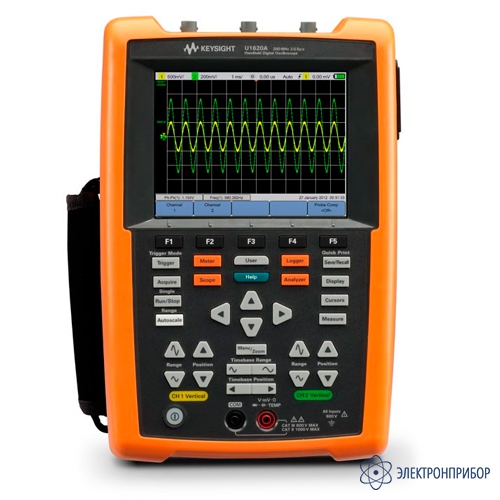

| Полоса пропускания (–3 дБ)1 |
100 МГц |
200 МГц |
| Погрешность усиления по постоянному току1 |
± 4 % от полной шкалы |
| Полная шкала эквивалентна 8 делениям |
| Погрешность установки двойного курсора1 |
± Погрешность усиления по пост. току + 0,4 % полной шкалы (~ 1 младший разряд)
± 4 % полной шкалы ± 0,4% полной шкалы (~1 младший разряд) |
Максимальная частота дискретизации:
- Одноканальный режим
- Двухканальный режим |
1 Гвыб/с с чередованием
500 Mвыб/с на канал |
2 Гвыб/с с чередованием
1 Гвыб/с на канал |
Максимальная глубина памяти осциллограмм:
- Одноканальный режим
- Двухканальный режим |
120 Kточек/канал (с чередованием)
60 Kточек/канал |
2 Мточек/канал (с чередованием)
1 Мточек/канал |
| Вертикальное разрешение |
8 бит |
| Обнаружение пиковых значений |
> 10 нс |
> 5 нс |
| Усреднение |
Выбирается от 2 до 8192 с шагом, соответствующим степени числа 2 |
| Фильтр |
Ограничение полосы до 10 кГц и 20 МГц |
| Интерполяция |
(Sin x)/x |
| Аналоговые каналы |
Канал 1 и канал 2 с одновременным захватом |
| Расчетное время нарастания импульса |
3,50 нс (тип.) |
1,75 нс (тип.) |
| Чувствительность по вертикали |
от 2 мВ/дел до 50 В/дел |
| Защита от перенапряжения |
CAT III, 600 В ср.кв. (с пробником 10:1) |
| CAT III, 300 В ср.кв. (с пробником 1:1) |
| Диапазон смещения положения осциллограммы |
± 4 дел |
| Динамический диапазон |
± 8 дел |
| Входной импеданс и емкость |
1 MОм ± 1 % ≈ 22 пФ ± 3 пФ |
| Связь по входу |
по постоянному току и по переменному току |
| Предельная полоса пропускания |
10 кГц и 20 МГц (по выбору) |
| Изоляция между каналами (с одинаковой вертикальной чувствительностью) |
CAT III, 600 В |
| Пробники |
U1560-60002, пассивный пробник 1:1 |
| U1561-60002, пассивный пробник 10:1 |
| U1562-60002, пассивный пробник 100:1 |
| Коэффициент ослабления пробника |
1x, 10x, 100x |
| Развязка |
5 Впик-пик, 1 кГц |
| Собственный шум (тип.) |
5 % от полной шкалы или 8 мВ (в зависимости от того, что больше) |
| Погрешность вертикального отклонения по постоянному току |
±0,1 % от деления ± 2 мВ ± 1,6 % величины отклонения |
| Погрешность установки одиночного курсора |
± Погрешность усиления по постоянному току + Погрешность вертикального отклонения по постоянному току + 0,2 % полной шкалы (~1/2 младшего разряда) |
| ± 4 % полной шкалы ± 0,1 дел. ± 2 мВ ± 1,6 % величины отклонения + 0,2 % полной шкалы (~1/2 младшего разряда) |
| Скорость развертки |
от 5 нс/дел до 50 с/дел |
от 2 нс/дел до 50 с/дел |
| Разрешение |
100 пс для 5 нс/дел |
40 пс для 2 нс/дел |
| Точность синхронизации |
25 х 10-6 |
| Точка отсчета |
Слева, в центре, справа |
| Диапазон опережения запуска |
1 ширина экрана или 120 мс (в зависимости от того, что меньше) |
1 ширина экрана или 1 мс (в зависимости от того, что меньше) |
| Диапазон задержки запуска |
от 50 мс до 500 с |
от 20 мс до 500 с |
| Разрешение измерения интервалов времени |
100 пс для 5 нс/дел |
40 пс для 2 нс/дел |
| Погрешность измерения интервалов времени |
В одном канале: ± 0,0025 % показания ± 0,17 % ширины экрана ± 60 пс |
| Между каналами: ± 0,0025 % показания ± 0,17 % ширины экрана ± 120 пс |
| Режимы горизонтальной развертки |
Основной, увеличение, XY, с прокруткой |
| Горизонтальное панорамирование и увеличение |
Два окна увеличения |
| Источник сигнала запуска |
Канал 1, канал 2, внешний |
| Виды запуска |
Нормальный, однократный, автоматический |
| Режимы запуска |
По перепаду, длительности импульса, видеосигналу, n-ному перепаду, сигналам шин CAN и LIN |
| Автоматическое масштабирование |
Находит и отображает активные каналы, устанавливает тип запуска по перепаду в канале с наибольшим номером и устанавливает такую вертикальную чувствительность, чтобы при выбранной скорости развертки на экране помещалось приблизительно 2 периода |
| Необходимые условия: напряжение > 10 мВпик-пик, коэффициент заполнения 0,5 %, частота > 50 Гц |
| Упреждение |
от 60 нс до 10 с |
| Диапазон |
± 6 дел от середины экрана |
| Чувствительность |
≥ 10 мВ/дел: 0,5 дел |
| < 10 мВ/дел: более 1 дел или 5 мВ |
| Погрешность по уровню |
± 0,6 дел |
| Режим входа |
Связь по переменному току (~10 Гц), связь по постоянному току, подавление НЧ (~35 кГц), подавление ВЧ (~35 кГц) |
Внешний запуск:
- Входной импеданс и емкость
- Защита от перенапряжения
- Диапазон
- Полоса пропускания |
1 МОм ≈ 10 пФ
CAT III, 300 Вср. кв
Связь по постоянному току: уровень запуска ± 5 В
100 МГц |
| Автоматическое измерение |
Задержка, скважность отрицательных и положительных импульсов, время спада и нарастания, частота, период, фазовый сдвиг, максимальный и минимальный периоды, ширина положительных и отрицательных импульсов, крест-фактор, амплитуда, вершина, основание, среднеквадратическое, среднее и среднее за период значения, основание, максимум, минимум, передний и задний глитчи, стандартное отклонение, значение, активная, реактивная и полная мощность, коэффициент мощности, переменный ток (с U1583B/1146A), постоянный ток (с 1146A) |
| Математические функции осциллографа |
Канал 1 + Канал 2, Канал 1 – Канал 2, Канал 2 – Канал 1, Канал 1 × Канал 2, Канал 1 / Канал 2, Канал 2 / Канал 1, d/dt(Канал 1), d/dt(Канал 2), ∫(Канал 1)dt, ∫(Канал 2)dt, БПФ |
| Измерение по курсорам |
ΔV: разность напряжений между курсорами |
| ΔT: разность времени между курсорами |
| Число точек БПФ |
1024 |
| Весовые функции |
Прямоугольник, Хеннинг, Хемминг и Блэкман-Харрис, плоское |
| Дисплей |
5,7 дюймов цветной ЖК VGA (считывание на солнце) |
| Разрешение |
Область отображения VGA: 640 х 480 пикс. |
| Функции управления |
Векторный режим вкл/откл., интерполяция sin x/x вкл/откл., постоянное послесвечение вкл/откл., яркость подсветки, цветовая схема, очистка дисплея |
| Часы реального времени |
Дата и время (настраиваемые) |
| Язык |
10 языков по выбору |
| Встроенная система подсказки |
Вызывается нажатием кнопки “Help” |
| Сохранение и вызов из энергонезависимой памяти |
Во внутренней памяти может быть сохранено до 10 осциллограмм и конфигураций настроек |
| Порт и форматы |
Полноскоростной хост-порт USB 2.0 |
| Форматы изображений: .bmp (8 бит, 24 бит) и .png (24 бит) |
| Формат данных: .csv |
| Ввод/вывод |
Полноскоростной хост-порт USB 2.0, полноскоростной ведомый порт USB 2.0 |
| Поддерживаемые языки печати |
PCL 3 GUI, PCL 5 Enhanced, PCL 5 Color, PCL 6 |
Примечание:
1 «1» - указывает на гарантируемые значения, все остальные значения – типовые. Приведенные значения действительны после 30-минутного прогрева и в пределах ±10 °C от температуры калибровки. |
| Непосредственная подача на вход каналов 1 и 2 (пробник 1:1) |
300 Вср. кв. CAT III |
| Подача на вход каналов 1 и 2 (пробник 10:1) |
600 Вср. кв. 1 CAT III, 1000 Вср. кв. 1 CAT III |
| Подача на вход каналов 1 и 2 (пробник 100:1) |
600 Вср. кв 1 CAT III, 1000 Вср. кв. 1 CAT III, 3540 Вср. кв. 1 CAT I |
| Вход мультиметра |
600 Вср. кв. CAT III, 1000 Вср. кв. CAT III |
| Вход осциллографа |
300 Вср. кв. CAT III |
| Частота тока |
50-60 Гц (синусоидальный пер. ток), 0 Гц (пост. ток) |
| Между любым входом и землей |
600 Вср. кв. CAT III |
Примечание:
1 - более подробные характеристики смотрите в документации на пробник. |
| Погрешность |
± (% показания + число единиц младшего разряда) при 23 °C ± 5 °C и относительной влажности воздуха < 80 % |
| Характеристики режима измерения переменного напряжения |
указаны для связи по переменному току и действительны в пределах от 5 % до 100 % диапазона измерений |
| Температурный коэффициент |
0,1 × (указанная погрешность) / °C (в диапазоне 0 - 18 °C или 28 - 50 °C) |
| Коэффициент ослабления синфазного сигнала (CMRR) |
более 90 дБ при постоянном токе и переменном токе 50/60 Гц ± 0,1 % (несимметричная нагрузка 1 кОм) |
| Коэффициент подавления помех от сети питания (NMRR) |
более 60 дБ при переменном токе 50/60 Гц ± 0,1 % |
| Максимальное показание |
10 000 с автоматической индикацией полярности |
| Защита от перенапряжения 1 |
CAT II, 1000 В или CAT III, 600 В |
| Постоянное напряжение |
100,00 мВ 2 |
0,01 мВ |
0,1 % + 5 |
> 1 ГОм |
- |
| 1000,0 В |
0,1 мВ |
0,09 % + 5 |
11,11 МОм |
| 10,000 В |
0,001 В |
0,09 % + 2 |
10,10 МОм |
| 100,00 В |
0,01 В |
10,01 МОм |
| 1000,0 В 3 |
0,1 В |
0,15 % + 5 |
| Переменное напряжение |
100,00 мВ |
0,01 мВ |
1 % + 5 (40 Гц – 2 кГц) |
> 1 ГОм |
- |
| 1000,0 мВ |
0,1 мВ |
1 % + 5 (40 – 500 Гц) |
10,00 МОм |
| 2 % + 5 (500 Гц – 1 кГц) |
10,000 В
100,00 В |
0,001 В
0,01 В |
1 % + 5 (40 – 500 Гц |
| 2 % + 5 (500 Гц – 1 кГц) |
| 2 % + 5 (1 – 2 кГц) |
| 1000,0 В 3 |
0,1 В |
1 % + 5 (40 – 500 Гц) |
| 1 % + 5 (500 Гц – 1 кГц) |
| Переменное + постоянное напряжение |
100,00 мВ 2 |
0,01 мВ |
1,1 % + 5 (40 Гц – 2 кГц) |
> 1 ГОм |
- |
| 1000,0 мВ |
0,1 мВ |
1,1 % + 10 (40 – 500 Гц) |
10,00 МОм |
| 2,1 % + 10 (500 Гц – 1 кГц) |
10,000 В
100,00 В |
0,001 В
0,01 В |
1,1 % + 7 (40 – 500 Гц) |
| 1,1 % + 7 (500 Гц – 1 кГц) |
| 2 % + 5 (1 – 2 кГц) |
| 1000,00 В 3 |
0,1 В |
1,2 % + 10 (40 – 500 Гц) |
| 1,2 % + 10 (500 Гц – 1 кГц) |
| Проверка диодов 4 |
1 В |
1 В |
0,3 % + 2 |
- |
~0,5 мA |
| Мощность зуммера < 50 мВт |
| Однотонный сигнал выдается при прямом падении напряжения на диоде или p-n переходе от 0,3 В до 0,8 В 5 |
| Защита от перегрузки: 1000 Вср.кв. для к.з. < 0,3 A |
| Напряжение в открытом состоянии: < +2,8 В постоянного тока |
| Проверка целостности электрической цепи 4 |
Непрерывный сигнал зуммера при сопротивлении < 10 Ом 5 |
| Сопротивление |
1000,00 Ом 6 |
0,1 Ом |
0,3 % + 3 |
- |
0,5 мA |
| 10,000 кОм 6 |
0,01 кОм |
50 мкA |
| 1000,0 кОм |
0,1 кОм |
4,91 мкA |
| 10,000 MОм |
0,001 MОм |
447 нA |
| 100,00 MОм |
0,01 MОм |
0,8 % + 3 |
112 нA |
| 100,00 MОм 7 |
0,01 MОм |
1,5 % + 3 |
112 нA |
| Емкость |
1000,0 нФ |
0,1 нФ |
1,2 % + 4 8 |
- |
- |
| 10,000 мкФ |
0,001 мкФ |
| 100,00 мкФ |
0,01 мкФ |
| 1000,0 мкФ |
0,1 мкФ |
2 % + 4 8 |
| 10,000 мФ |
0,001 мФ |
Примечание:
1 - Измерять напряжения до 600 В CAT III разрешается только заземленным прибором.
2 - Если сигнал на вход не подается, то на дисплее отображается уровень шумов благодаря высокому сопротивлению на входе.
3 - Измерять напряжения до 1000 В разрешается только незаземленным прибором.
4 - «4» указывает на типовые значения, все остальные значения – гарантируемые.
5 - Характеристики измеряемой цепи.
6 - Погрешность указана при условии выполнения установки нуля, исключающей влияние измерительного кабеля и теплового эффекта.
7 - При относительной влажности < 60 %. Для сопротивления > 50 MОм указанная погрешность умножается на температурный коэффициент 0,15.
8 - Погрешность указана для пленочных конденсаторов или более стабильных. Измерения выполняются в режиме «Relative».
Для измерения температуры компания Keysight рекомендует использовать адаптер U1586B. |
| Регистратор данных осциллографа и счетчика |
| Разрешение |
1 – 86400 с/точка (86400 с = 1 сут) |
| Длительность записи |
8 сут |
| Глубина памяти |
691200 точек |
| Режим записи |
Непрерывный (разрешение будет изменяться по мере истечения времени) |
| Частота выборки |
1 выб/с |
| Адаптер питания |
Напряжение электросети: 100 – 240 В, 50/60 Гц, 1,6 A пер. тока |
| Выходное напряжение: 15 В, 4 A пост. тока |
| ое напряжение: 15 В, 4 A пост. тока Категория монтажа II |
| Аккумуляторная батарея |
Литиево-ионная АКБ 10,8 В |
| Время работы: до 3 ч |
| Температура |
от 0 до 50 °C (при питании от АКБ) |
| от 0 до 40 °C (при питании от адаптера) |
| Относительная влажность |
от 0 до 80 % (от 0 до 35 °C) |
| от 0 до 50 % (от 35 до 40/50 °C) |
| Высота над уровнем моря |
2000 м |
| Степень загрязнения |
2 |
| Температура |
от -20 до 70 °C |
| Относительная влажность |
от 0 до 80 % |
| Высота над уровнем моря до 15 000 м |
| Ударные воздействия |
Испытан в соответствии с МЭК 60068-2-27 |
| Вибрация |
Испытан в соответствии с МЭК 60068-2-6, МЭК 60068-2-64 |
| Соответствие стандартам безопасности |
МЭК 61010-1:2001/EN 61010-1:2001 |
| Канада: CAN/CSA-C22.2 No. 61010-1-04 |
| США: ANSI/UL 61010-1:2004 |
| Соответствие стандартам ЭМС |
МЭК 61326-1:2005/EN 61326-1:2006 |
| Австралия/Новая Зеландия AS/NZS CISPR 11:2004 |
| Канада: ICES/NMB-001:ISSUE 4, июнь 2006 |
| Степень защиты |
Защита от проникновения внешних предметов и воды IP41 по МЭК 60529 |
| Размеры (Ш × В × Г) |
183 × 270 × 65 м |
| Масса |
< 2,5 кг |
