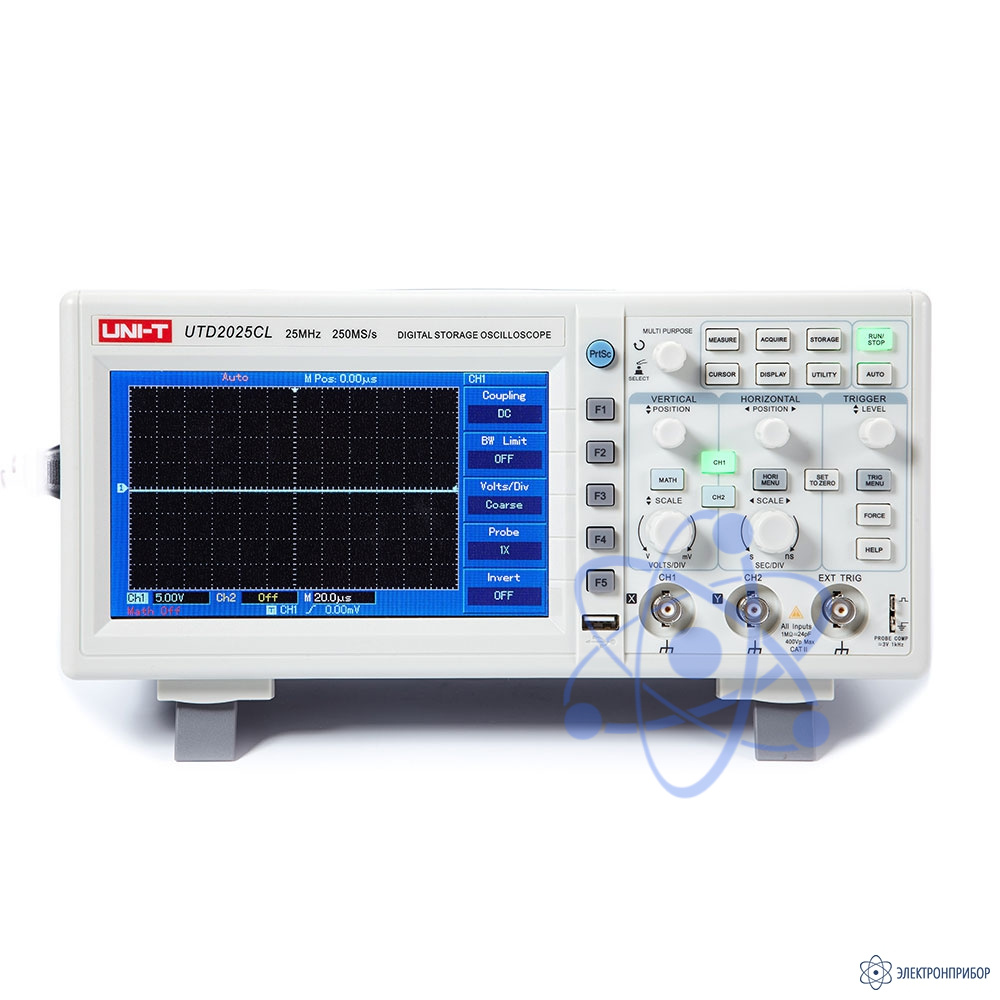

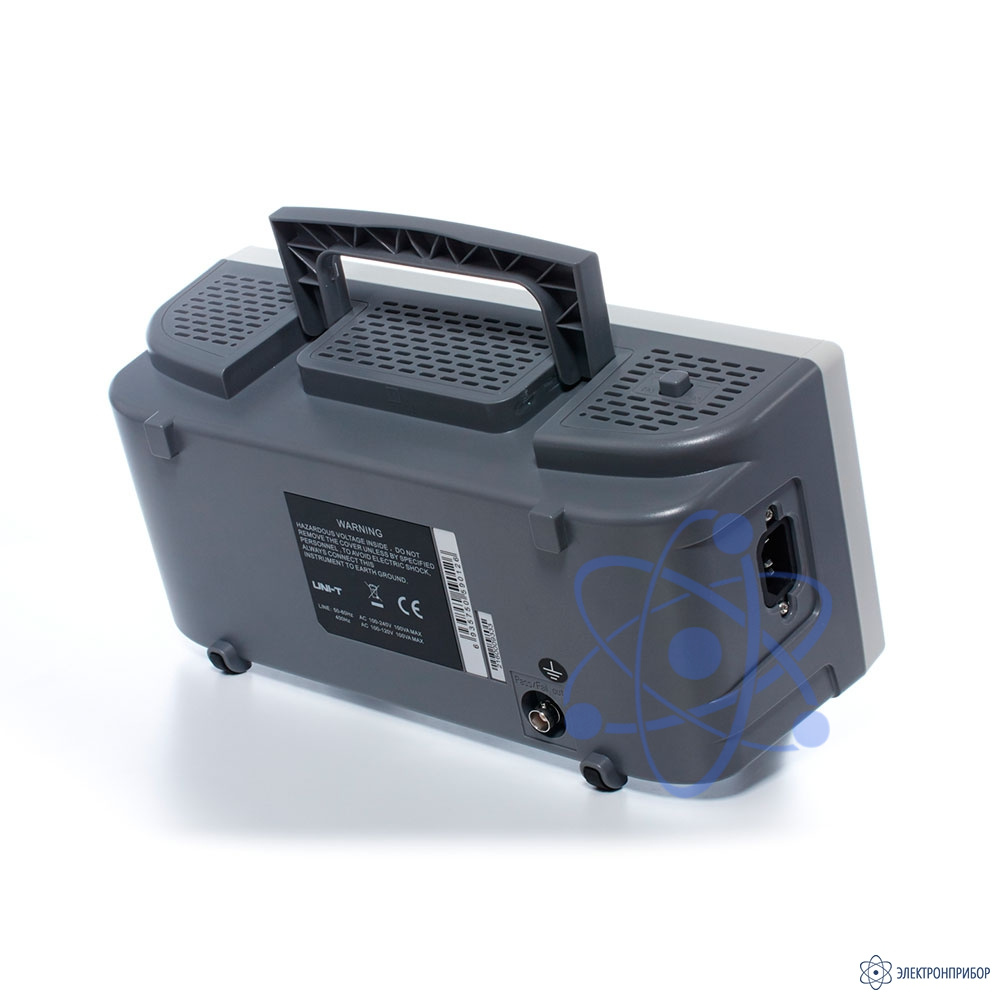

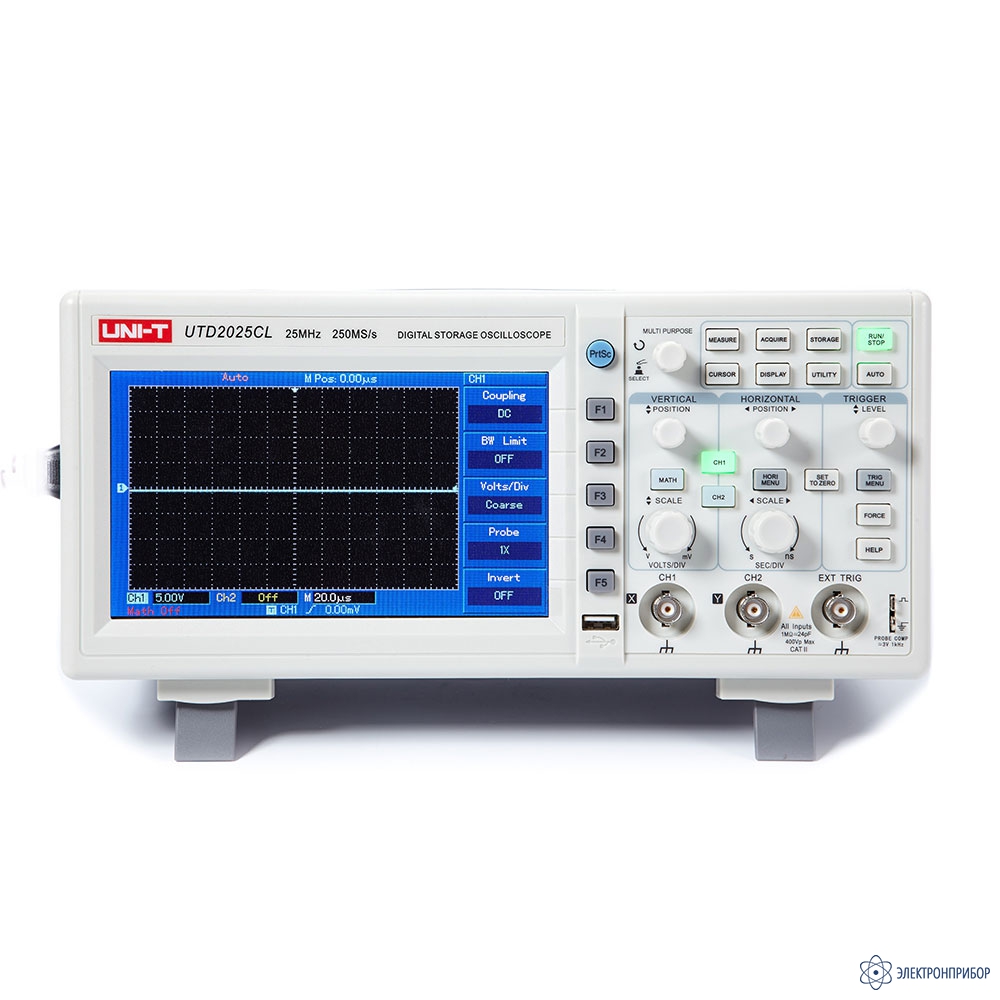

Описание осциллографа цифрового UNI-T UTD2025CL:
UNI-T UTD2025CL - двухканальный цифровой осциллограф производства компании UNI-T. Осциллограф обладает полосой 25 МГц, большой скоростью выборки 1.0 ГВ/с, и памятью 64 M точек.
Снят с производства
Цена по запросу
Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.
Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.
скрыть информациюUNI-T UTD2025CL - двухканальный цифровой осциллограф производства компании UNI-T. Осциллограф обладает полосой 25 МГц, большой скоростью выборки 1.0 ГВ/с, и памятью 64 M точек.
| Параметр | Значение | |
| Аналоговая полоса пропускания | 25 МГц | |
| Полоса пропускания одиночных сигналов | 25 МГц | |
| Время нарастания | 14 нс | |
| Развязка входа | По постоянному току (DC), по переменному току (АС),замыкание на землю (GND) | |
| Входной импеданс | 1 ± 2 % МОм параллельно с 24±3 пФ | |
| Коэффициенты ослабления щупа | 1Х, 10Х, 100Х, 1000Х | |
| Максимальное напряжение входного сигнала | 400 В (постоянное плюс, переменное пиковое, при входном импедансе 1 МОм) | |
| Время задержки между каналами (типовое) | 150 псек | |
| Горизонтальная система | ||
| Интерполяция осциллограммы | Sin(x)/x | |
| Длина записи | 512 Квыб для каждого канала (2x512k) | |
| Глубина сохранения | 25 Квыб | |
| Диапазон коэффициента горизонтальной развертки (с/дел) | 2 нс/дел-50 с/дел (200 МГц, 150 МГц) | |
| 10 нс/дел-50 с/дел | ||
| Погрешность частоты дискретизации и времени задержки | ±0,05% (для любого временного интервала не менее 1 мс) | |
| Погрешность измерения временных интервалов АТ (при полной полосе пропускания) | Обычная выборка: ±(1 интервал выборки + 0,05% + 0,6 нс) Усреднение >16: ±(1 интервал выборки + 0,05% + 0,4 нс) |
|
| Вертикальная система | ||
| Аналого-цифровой преобразователь | 8-битное разрешение, два канала обрабатываются одновременно | |
| Диапазон коэффициента вертикальной развертки (В/дел) | 1 мВ/дел - 20 В/дел (на входе BNC) | |
| Диапазон смещения | > ±10 делений | |
| Отключаемое ограничение полосы пропускания аналогового сигнала (типовое) | 20 МГц | |
| Низкочастотный предел при развязке по переменному току (по уровню -3 дБ) | <10 Гц на входе BNC | |
| Погрешность коэффициента усиления для постоянного тока (в режиме простой выборки или выборки с усреднением) | ±5% при вертикальной развертке 1 мВ/дел или 2 мВ/дел ±4% при вертикальной развертке 5 мВ/дел ±3% при вертикальной развертке 10 мВ/дел - 20 В/дел |
|
| Глубина сохранения | 25 Квыб | |
| Погрешность измерения разности напряжений AV (в режиме выборки с усреднением) | При одинаковых настройках и условиях окружающей среды разность напряжений AV между двумя точками осциллограммы после усреднения по >16 осциллограммам: ± (3% от измеренного значения + 0,05 дел) | |
| Запуск | ||
| Чувствительность запуска | < 1 дел | |
| Диапазон уровней запуска | Внутренний | ± 5 дел от центра дисплея |
| Внешний EXT | ± 3 В | |
| Внешний EXT/5 |
± 15 В | |
| Погрешность уровня запуска (типовая), верна для сигналов с фронтами >20 нс | Внутренний | ±(0,3 дел х В/дел) (в пределах ± 4 дел от центра дисплея) |
| Внешний EXT | ±(6%+40 мВ) | |
| Внешний ЕХТ/5 |
±(6%+200 мВ) | |
| Возможности запуска | Нормальный режим/режим сканирования; предварительный запуск и запуск с задержкой, регулируемая глубина предварительного запуска | |
| Диапазон задержки запуска | 80 нс-1,5 с | |
| Установка уровня на 50% (типовая) | Функция применима, если частота входного сигнала составляет не менее 50 Гц | |
| Запуск по фронту | ||
| Тип фронта | Запуск по нарастающему фронту, по спадающему фронту, по нарастающему и спадающему фронту | |
| Запуск по длительности импульса | ||
| Режим запуска | (Больше, меньше, равно заданному значению) для положительного импульса; (Больше, меньше, равно заданному значению) для отрицательного импульса |
|
| Длительность импульса | 20 нс -10 с | |
| Запуск по видеосигналу * | ||
| Чувствительность запуска (типовая) | Внутренний | Пиковое значение 2 дел |
| Внешний ЕХТ | 400 мВ | |
| Внешний ЕХТ/5 | 2 В | |
| Стандарт видеосигнала и число строк в кадре | Поддерживаются видеосигналы стандартов NTSC и PAL. Диапазон номеров строк 1-525 (NTSC) и 1 -625 (PAL) |
|
| Поочередный запуск | ||
| Запуск по каналу СН1 | По фронту, по длительности импульса, по видеосигналу | |
| Запуск по каналу СН2 | По фронту, по длительности импульса, по видеосигналу | |
| Измерения | ||
| Курсорные | Ручной режим | Разность напряжений (AV) и промежуток времени (АТ) между курсорами, пересчет (АТ) в Герцах (1 /АТ) |
| Режим слежения | Значения напряжения или времени для точек осциллограммы | |
| Режим автоматических измерений | Допускается отображение курсора при автоматических измерениях | |
| Автоматические | Измерение размаха, амплитуды, минимального, максимального, среднего, среднеквадратичного напряжения, напряжения вершины и основания импульса, отрицательного выброса перед фронтом импульса, положительного выброса на фронте импульса, частоты, периода, длительности нарастающего и спадающего фронта, положительного и отрицательного импульса, положительного и отрицательного коэффициента заполнения, задержки 1->2 по нарастающему и спадающему фронту | |
| Математические операции | +, -, х, | |
| Сохранение осциллограмм | 20 групп осциллограмм и 20 вариантов настроек | |
| Быстрое преобразование Фурье (FFT) | Окно | Хэннинга, Хэмминга, Блэкмана, прямоугольное |
| Точки выборки | 1024 точек | |
| Фигуры Лиссажу | Разность фаз | ±3° |
| Частотомер | ||
| Разрядность | 6 бит | |
| Чувствительность | <30 В (среднеквадратичное) | |
| Точность (типовая) | ±0,05% (+ 1 слово) | |
| Дисплей | ||
| Тип | TFT с диагональю 178 мм (7 дюймов) |
|
| Разрешение | 400 (по горизонтали) х RGB х 240 (по вертикали) пикселов | |
| Цветность | Цветной | |
| Яркость (типовая) | Регулируемая (цвет) | |
| Интенсивность подсветки (типовая) | 300 кд/м2 | |
| Язык дисплея | Русский, английский и др. | |
| Выход компенсации щупа | ||
| Выходное напряжение (типовое) | Около 3 В, если сопротивление не ниже 1 МОм | |
| Частота (типовая) | 1 кГц | |
| Интерфейс обмена данными с внешними устройствами | ||
| Стандартная конфигурация | 1 х USB OTG | |
| Источник питания | ||
| Напряжение питания | ~100-240 В, 45-440 Гц, категория II | |
| Потребляемая мощность | Менее 30 ВА | |
| Предохранитель | Плавкий предохранитель: 1,6 А, 250 В. Предохранитель расположен внутри корпуса на плате источника питания |
|
| Температура | Рабочая: 0°С - +40°С | |
| Хранения: -20°С - +60°С | ||
| Способ охлаждения | Принудительное охлаждение вентилятором | |
| Относительная влажность | <90% при t° <+35°С | |
| <60% при t° от +35°С до +40°С | ||
| Высота | Рабочая: до 3000 м | |
| Хранения: до 15000 м | ||
| № | Наименование | Количество |

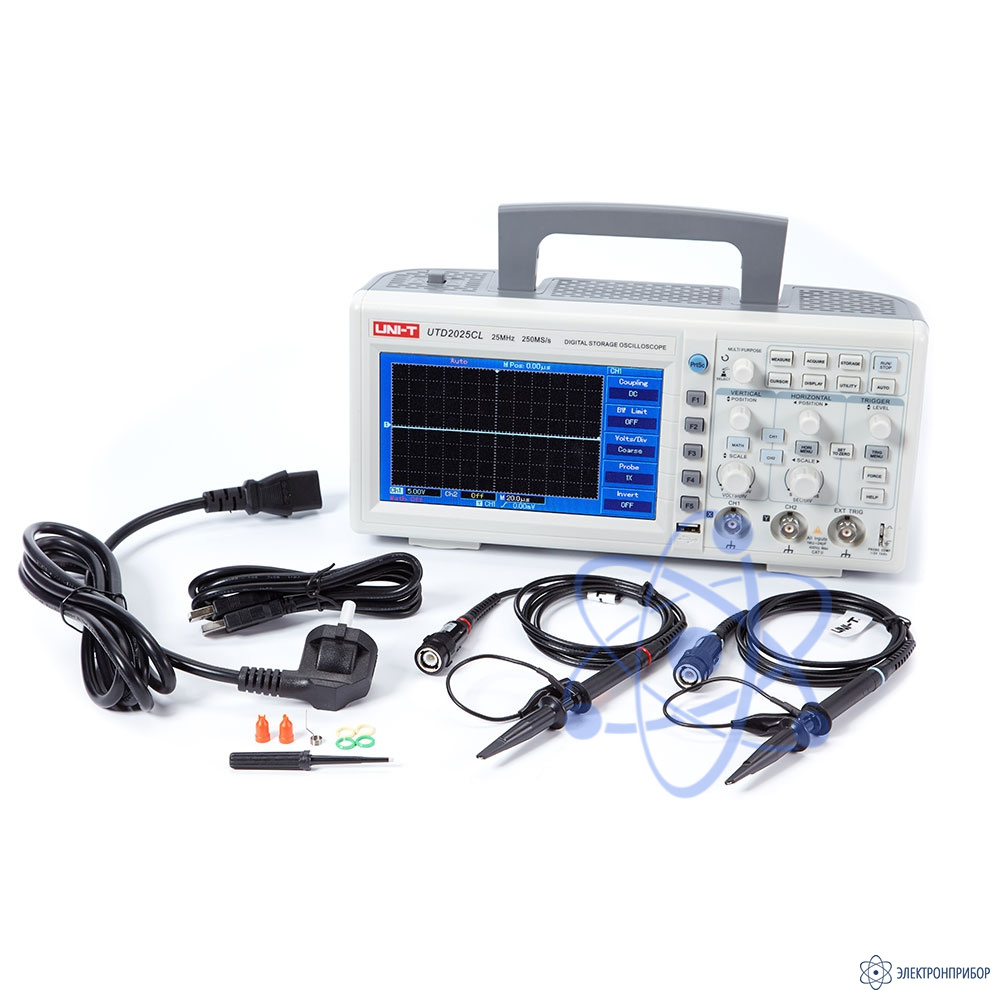

| 1 | Осциллограф цифровой UNI-T UTD2025CL | 1 |
| 2 | Пассивный щуп длиной 1,2 м с ослаблением 1:1 (10:1) | 2 |
| 3 | Шнур питания | 1 |
| 4 | Кабель UT-D06 | 1 |
| 5 | Инструкция по эксплуатации | 1 |
| 6 | Диск с программным обеспечением | 1 |
