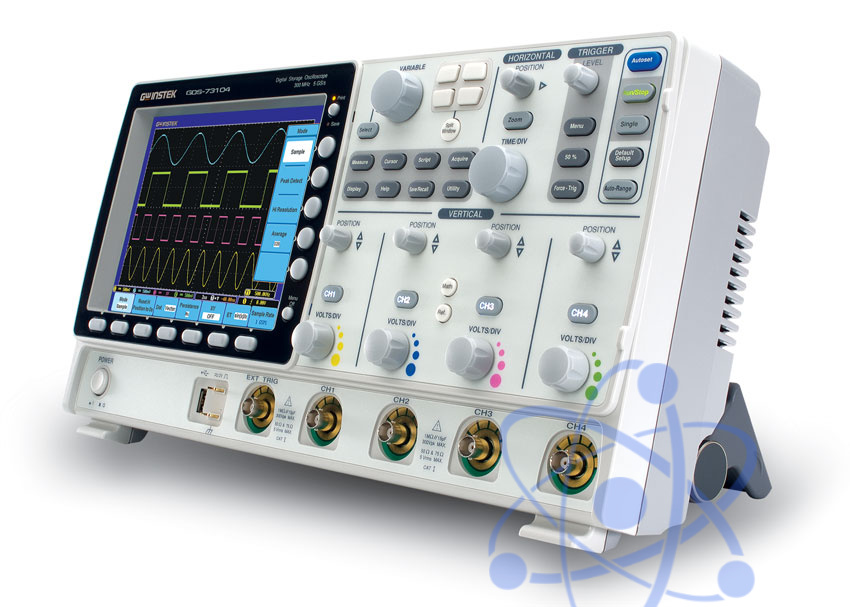

| Число каналов |
2 |
| Полоса пропускания (-3 дБ) |
0…250 МГц |
| Ограничение полосы |
до 20 МГц/100 МГц/ 200 МГц |
| Коэф. отклонения (Коткл.) |
2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом |
| Погрешность установки Коткл. |
± 3 % |
| Связь по входу |
Открытый, закрытый, земля |
| Время нарастания |
<2,3 нс |
| Входной импеданс |
50 Ом, 75 Ом/ 1 МОм (+-2 %) / 16 пФ |
| Макс. входное напряжение |
5 В скз/ 300 В (DC+AС пик, до 1 кГц) |
| Математика |
+, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб |
| Коэф. развертки (Кразв.) |
1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. |
± 0,02 % |
| Режимы работы |
Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
| Источники синхросигнала |
Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext) |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART |
| Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации |
0…30 МГц: 0,5 деления или 5 мВ; 30…150 МГц: 1,5 деление или 15 мВ 150…350 МГц: 2 деления или 20 мВ |
| Разрешение по вертикали |
8 бит |
| Частота дискретизации |
2,5 ГГц |
| Эквив. частота дискретиз. |
100 ГГц (для периодического сигнала) |
| Длина записи |
25 К (на канал) |
| Пиковый детектор |
2 нс |
| Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256) |
| Функции |
dU; dT; 1/dT |
| Функции по вертикали |
Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.; выбросы на вершине и в паузе (4 параметра) |
| Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
| Измерение t задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Интерфейс |
USB, RS-232, LAN, GPIB (опция), SVGA out |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Технология VPO |
Захват и отображение редких сигналов и гличей в режиме аналогового осциллографа (с накоплением) |
|
|
| Разделение экрана (Split Window) |
Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов |
| Режим X-Y |
Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3? до 100 кГц |
| Внутренняя память |
24 осциллограммы, 20 профилей настроек (запись/ считывание) |
| Линейный выход |
3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля |
| ЖК-дисплей |
Цветной (TFT), диагональ 20см, 8 x10 дел (разрешение 800 х 600) |
| Напряжение питания |
100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт |
| Габаритные размеры |
400 х 200 х 130 мм |
| Масса |
4 кг |
