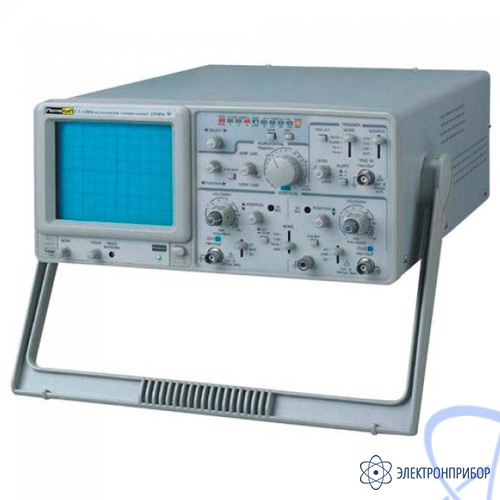

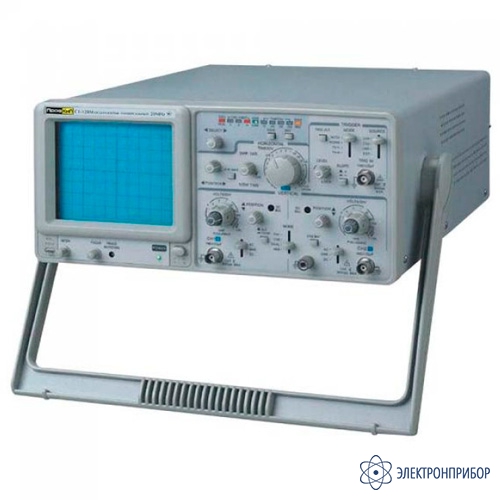

ПрофКиП С1-128М — осциллограф сервисный двухканальный

Производитель

ПрофКИП

Межповерочный интервал

12 мес

Артикул

62825

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение осциллографа сервисного двухканального ПрофКиП С1-128М:

Осциллограф сервисный двухканальный ПрофКиП С1-128М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллографы сервисный двухканальный ПрофКиП С1-128М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых условиях эксплуатации. Осциллограф сервисный двухканальный ПрофКиП С1-128М может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Особенности осциллографа сервисного двухканального ПрофКиП С1-128М:

Количество каналов: 2;
Полоса пропускания: 0 МГц … 20 МГц;
ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
Частота дискретизации: 20 МВыб / с;
Глубина записи: 1 К /CH + 1 К х 2 (обращение к памяти);
Высокая чувствительность: 1 мВ /дел;
Масштабирование развертки: х 10 (в режиме цифрового осциллографа максимум х 100);
Высокоскоростная развертка: 10 с /дел;
Установка предзапуска, наблюдение синхросигнала;
Одновременное отображение двух опорных сигналов;
Измерение и отображение одиночного колебания, не периода;
ТВ-синхронизация, режим Y-X;
Выходной сигнал: ось Z, канал 1 (CH1);
Встроенный интерфейс RS-232;
Три в одном: аналоговый, высокоскоростной и записывающий осциллограф.

Технические характеристики осциллографа сервисного двухканального ПрофКиП С1-128М:

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	2 кВ
Z-вход
Входное сопротивление	~ 47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Канал вертикального отклонения
Чувствительность	х1: 5 мВ /дел … 5 В /дел ±3%; х5: 1 мВ /дел … 1 В /дел ±5%
Разрешение по вертикали	28 точек /дел
Полоса пропускания (-3 дБ)	0 МГц … 20 МГц (открытый вход); 10 Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход); 10 Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 17.5 нс; х5: ≤ 50 нс
Входной импеданс	~ 1 МОм /25 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	Открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Промежуточная частота	Приблизительно 250 кГц
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел (DSO = 10 с /дел); 20 нс /дел … 50 мс /дел (DSO = 1 с /дел) при масштабировании
Точность	±3%; ±5% при масштабировании
Масштабирование развертки	х 10
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Синхронизация	Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя	закрытый (AC): 20 Гц … 20 МГц; открытый (DC): 0 МГц … 20 МГц
Точка предзапуска	Дел: 2, 5, 8
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	0.5 дел (CH1, CH2); 2.0 дел (ALT); 200 мВ (EXT)
Чувствительность (2 МГц … 20 МГц)	1.5 дел (CH1, CH2); 3.0 дел (ALT); 800 мВ (EXT)
Режим X-Y
Чувствительность	5 мВ / дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Режим цифрового осциллографа (DSO)
Полоса пропускания (-3 дБ)	8 МГц
Дискретизация	F макс = 20 МВыб /с; A /D: 8 бит; развертка A /D: 10 бит
Чувствительность	±3% ±0.4 мм; ±5% ±0.4 мм (при х5 масштабировании)
Время нарастания	≤ 100 нс
Сохранение формы сигнала	Дел: 2, 5, 8 (точки); макс. х100 (масштабирование)
Разрешение дисплея	100 точек /дел (по горизонтали) 28 точек /дел (по вертикали)
Объем памяти / канал	1024 байт
Режим отображения	Автоматический (AUTO), ждущий (NORM), режим прокрутки (ROLL)
Интерфейс	RS-232C, 19200 бит
Выходной сигнал
Выход сигнала канала	1
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%
Общие характеристики
Питание	110 В /220 В ±10%, 50 Гц / 60 Гц
Габаритные размеры	310 х 150 х 455 мм
Вес	8 кг

№	Наименование	Количество
1	Осциллограф сервисный двухканальный ПрофКиП С1-128М	1
2	Делитель	2
3	Кабель питания	1
4	Руководство по эксплуатации	1
