Описание осциллографа универсального 20 МГц С1-165:

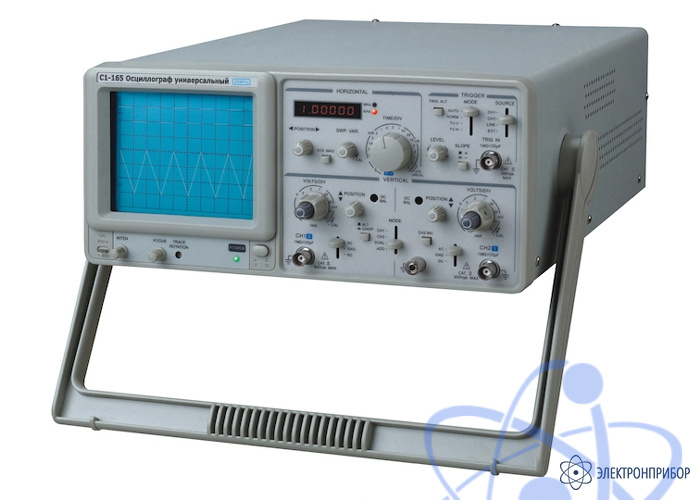

С1-165 является двухканальным осциллографом с полосой пропускания 20 МГц. Обладает высокой чувствительностью и ТВ синхронизацией. Имеется встроенный частотомер с цифровым табло на фронтальной части прибора. Преимуществом аналогового осциллографа С1-165 является отсутствие шумов, имеющих по своей сути цифровую природу, а именно отсутствует шум АЦП, который проявляется в виде ступенчатой осциллограммы на цифровых приборах.

Если для вас очень важна точность в передаче формы исследуемого сигнала, тогда ваш выбор — аналоговый прибор.

Технические характеристики осциллографа универсального 20 МГц С1-165:

Параметр	Значение
Число каналов	2
Полоса пропускания	(0 … 20) МГц
Вертикальное отклонение
Режимы работы	наблюдение сигналов по каналам 1 и 2; суммы сигналов каналов 1 и 2; каналов поочередно и прерывисто; инвертирование сигнала в канале 2; просмотр телевизионного сигнала
Коэффициент отклонения	1 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
С делителем 1:10	10 мВ/дел … 50 В/дел
Основная погрешность	±3%
Плавная регулировка коэффициента отклонения	2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе	300 В
Входное активное сопротивление	1 МОм
С делителем 1:10	10 МОм
Входная емкость	25 пФ
С делителем 1:10	20 пФ
Коэффициент развязки между каналами
В диапазоне частот до 7 МГц	10 000
В диапазоне частот до 20 МГц	5 000
Горизонтальное отклонение
Коэффициент развертки	0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Увеличение коэффициента развертки от калиброванного значения	2,5 раза (плавно)
Основная погрешность	±3%
Погрешность при использовании растяжки	±5%
Растяжка развертки	10 раз
Режим работы развертки	автоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска.
Синхронизация
Виды синхронизации	сигналом канала 1, сигналом канала 2, от сети, от внешнего источника.
Диапазон частот	20 Гц … 20 МГц
Амплитуда внешней синхронизации	(0,2 … 10) В
Нестабильность синхронизации	0,1 дел
Общие характеристики
Встроенный калибратор выдает импульсы прямоугольной формы (меандр): - амплитуда - частота	2 В, погрешность ±2% 1 кГц, погрешность ±2%
Размер экрана ЭЛТ	80×100 мм (8×10 делений)
Ширина линии луча	0,8 мм
Электропитание: - от сети переменного тока - потребляемая мощность	220 В, 50 (60) Гц 55 В-А
Условия эксплуатации
Температура окружающей среды	+5 … +40 °C
Относительная влажность при температуре +25°C	85%
Время непрерывной работы в рабочих условиях	8 ч
Габаритные размеры	60 × 145 × 440 мм
Масса	7,2 кг (в упаковке 8,8 кг)
Дополнительные функции	Частотомер 20 Гц … 20 МГц
Пределы допускаемого значения погрешности: - в диапазоне частот от 20 Гц до 1 кГц - в диапазоне частот от 1 кГц до 20 МГц	±1,0 Гц ±0,1%

№	Наименование	Количество
1	Осциллограф универсальный 20 МГц С1-165	1
2	Шнур сетевой	1
3	Пробник-делитель	2
4	Паспорт	1
