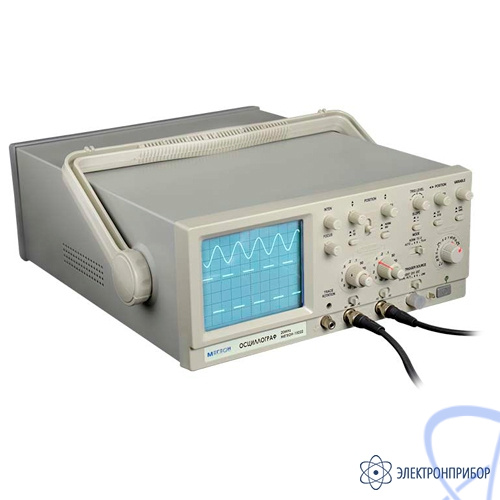

| Чувствительность |
5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел) |
| Погрешность |
±3 %, (±5 % для канала 1 при усилении х5) |
| Плавная регулировка |
Перекрытие не менее чем в 2,5 раза |
| Полоса пропускания |
0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц) |
| Вход АС: ограничивает частоту от 10 Гц |
| Время нарастания |
5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек) |
| Входное сопротивление и емкость |
1 МОм ± 2 % С= 25 пФ±5 пФ, 10:1 10 MОм±5%, 16 пФ±2 пФ |
| Режимы работы |
СН1: только канал 1.
СН2: только канал 2.
DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор.
ADD: алгебраическое сложение каналов 1 и 2.
ИНВЕРТИРОВАНИЕ - только в канале 2 |
| Частота работы коммутатора повторения |
Приблизительно 250 кГц |
| Входы усилителя |
АС: закрытый вход DC: открытый вход;
GND: Вход усилителя отключается от источника сигнала и заземляется. |
| Макс, входное напряжение |
400 В (DC + АС пик), АС: частотой не более 1 кГц |
| СН1 выход |
Приблизительно 20 мВ при 50 Ом |
| Синхронизация |
Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения). |
| Полярность |
+ /- |
| Чувствительность |
20 Гц, 2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел |
| Режимы работы синхронизации |
Нормальная,
Автоматическая,
TV-V TV-H |
| ЕХТ вход Входное сопротивление макс, входное напряжение |
Внешний вход 1 МОм, 20 пФ,
400 160В (DC + АС пик),
401 АС: Частота не выше 1 кГц,
402
|
| Коэффициенты развертки |
0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y |
| Погрешность |
±3 %,
±5 %, при растяжке в 10 раз,
±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки) |
| Плавная регулировка |
Обеспечивает перекрытие не менее чем в 2,5 раза |
| Множитель развертки |
10 раз (максимум 20 нс/дел) |
| Линейность |
±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется) |
| Изменение положения при включении Х10 |
В пределах 2 дел. в центре экрана |
| Чувствительность |
Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2) |
| Полоса пропускания |
DС ~ 500 кГц |
| Измерение разности фаз X-Y |
Не более 3° в полосе 0 ... 50 кГц |
| Чувствительность |
5 В (яркость свечения увеличивается при подаче отрицательного напряжения) |
| Ширина полосы |
DC - 1 МГц |
| Входное сопротивление |
Приблизительно 10 кОм |
| Максимальное входное напряжение |
30 В (DC + АС пик), АС частота, не более 1 кГц |
| Форма сигнала |
Меандр положительной полярности |
| Частота |
1 кГц ±5% |
| Амплитуда |
0,5 В ±5% |
| Выходное сопротивление |
Приблизительно 1 кОм |
| Тип |
6-дюймовый прямоугольная с внутренней шкалой |
| Фосфор |
Р31 |
| Напряжение ускорения анода |
Приблизительно 2 кВ |
| Рабочая часть экрана |
8x10 дел (1 дел = 10 мм) |
| Шкала |
Внутренняя |
| Поворот луча |
Обеспечивается |
| Время обеспечения технических характеристик в пределах норм после времени прогрева |
15 минут |
| Параметры прибора соответствуют техническим характеристикам при питании от сети |
Напряжение 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5% |
| Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении |
не превышает 45 Вт |
| Время непрерывной работы в рабочих условиях эксплуатации |
в течении 8 часов |
| Рабочая температура и влажность |
от 0 до 35 °С при относительной влажности: 85% |
| Температура и влажность хранения |
от -20 до + 60 °С, при влажности 70 % (максимум) |
| Высота над уровнем моря рабочая/транспортировка |
5000 м /15000 м |
| Габаритные размеры |
350 х 140 х 430 мм |
| Вес |
Приблизительно 7,8 кг |
