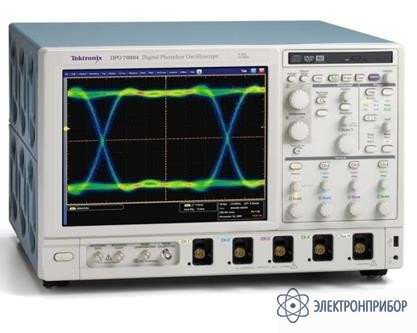

Особенности цифрового осциллографа DPO71604C:
- Цифровой осциллограф на 16 ГГц;
- 4 канала (50 Ом, TekConnect);
- скорость нарастания 17 пс (20%-80%);
- дискрет. 8 бит (5.4 эфф.) в реальном времени до 50ГГц на всех каналах;
- память 10МБ/канал (опц. -до 250 МБ/канал);
- вертикальный шум 0,42%;
- мин. шумовой джиттер 300 фс (RMS);
- DPO/DPX- захват до 300000 осц/с на каждом канале одновр;
- цв.сенсорный XGA-дисплей 30 см, развертка 10мВ-0.5В/дел. и 10пс/дел - 1000с/дел;
- Pinpoint-синхронизация (более 1400 режимов);
- запуск по паттерну и телекоммуникационным сигналам (опция);
- аппаратное восстановление тактовой частоты (опция);
- БПФ;
- 53 а/измерений;
- статистика и гистограммы;
- Настраиваемый интерфейс MyScope;
- WindowsXP/ПК: HDD, CDRW,GPIB, USB,LAN, RS232;
- видеовыход.
Новый осциллограф Tektronix DPO71604C содержит множество технических новшеств, касающихся цифровой обработки сигналов, которая дает ряд преимуществ всей системе регистрации данных, улучшая частотную и фазовую характеристики, согласование каналов, параметры системы пробников, соотношение сигнал-шум и другие основные параметры. Значительные усилия были направлены на разработку методов цифровой обработки сигналов, которые дополняют присущие прибору возможности.
