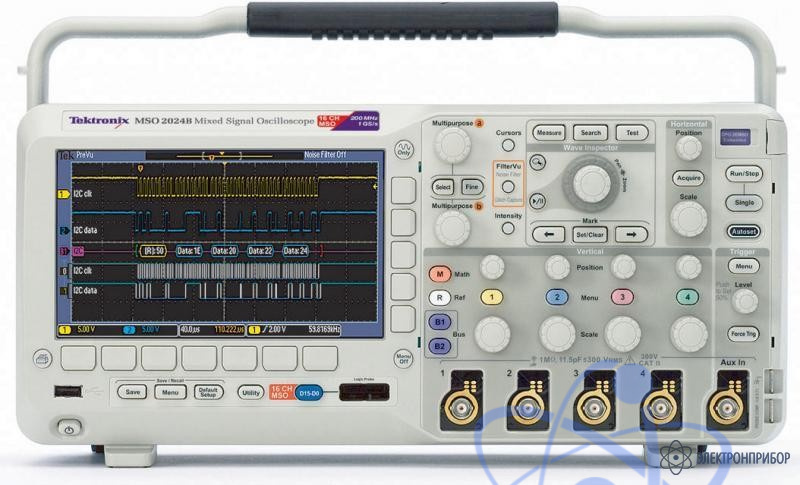

Назначение осциллографа MSO2014B:
Осциллографы серии MSO 2000В обеспечивают широкие функциональные возможности по отладке. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных задачах. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной системы.
Возможности осциллографа MSO2014B:
- 16 цифровых каналов
- Длина записи 1 млн. отсчетов по всем каналам
- Максимальная скорость захвата 5000 осциллограмм в секунду
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
- Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
- Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы
- 29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов
- Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения
- 7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей
- Малые габаритные размеры и небольшой вес
- Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
- Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®
- Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции)
- Опции автоматического запуска, декодирования и поиска для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
- Автоматический запуск, декодирование и поиск для сигналов параллельных шин
- Многоканальный запуск по времени установки и удержания.
